SN74HC574DW Flip-flop tipo D
CIRSN74HC574DW
Descripción

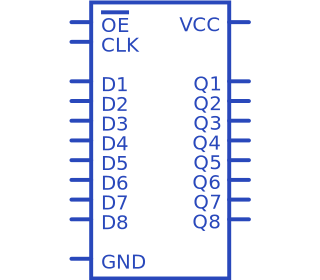

El SN74HC574DW es un flip-flop de tipo D edge-triggered octal con salidas de 3 estados. Está diseñado específicamente para la conducción de autobuses. Son particularmente adecuados para implementar registros de buffer, puertos de E / S, controladores de bus bidireccional y registros de trabajo. Los ocho flip-flops introducen datos sobre la transición de bajo a alto de la entrada del reloj (CLK). Puede utilizarse una entrada de habilitación de salida (OE \) almacenada en búfer para colocar las ocho salidas en un estado lógico normal (niveles lógicos altos o bajos) o en el estado de alta impedancia. En el estado de alta impedancia, las salidas no cargan ni excitan las líneas de bus de forma significativa. El estado de alta impedancia y el accionamiento incrementado proporcionan la capacidad de conducir las líneas de bus sin componentes de interfaz o pull-up. OE \ no afecta las operaciones internas de los flip-flops. Los datos antiguos se pueden conservar o se pueden introducir nuevos datos mientras las salidas están en el estado de alta impedancia.
- Las salidas no inversoras de 3 estados de alta intensidad accionan las líneas de bus directamente o hasta 15 cargas LSTTL
-
Pinup estructurado en autobús
-
22ns típico tpd
-
± 6mA Accionamiento de salida a 5V
- 1μA Máxima corriente de entrada baja
- 80μA Máximo consumo de energía baja
- Aplicaciones: Comunicaciones y Red, Industrial
Especificaciones
- Tipo: CMOS
- Familia: 74HC
- Tipo de Flip -Flop: D
- : Positive Edge
- : Tri state non inverted
- : 31 ns
- Tensión de alimentación máxima: 6 V
- Corriente de salida: 7.8 mA
- : 28 MHz
- Temperatura de operación mínima: -40°C
- Temperatura de operación máxima: 90°C
- Encapsulado: Soic
- 20 pines
- Modelo: 52F2607
Sustituto
No aplica
