SG3524D
CIRSG3524D
Descripción

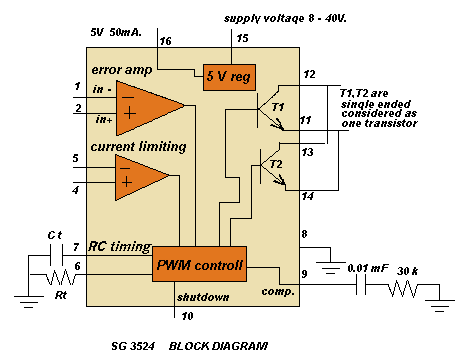

El circuito integrado SG3524D es un controlador para fuente de switcheo. El SG3524D es un modulador de pulso ancho de regulación que incorpora en un solo chip monolítico toda la función requerida para la construcción de la regulación de las fuentes de alimentación, inversores o reguladores de conmutación. También se puede utilizar como un elemento de control para aplicaciones de salida de alta potencia. Está diseñado para la conmutación de la polaridad de reguladores, convertidores de transformador acoplado-CC a CC, dobladores de voltaje sin transformador y las aplicaciones que emplean conversor de polarización de frecuencia fija, técnicas de modulación de ancho de pulso. Las salidas dobles alternantes permite que cualquiera de las aplicaciones de una sola terminal o push-pull.
- Circuito completo de control de potencia PWM
- Salidas de un solo extremo o push-pull
- Regulación de línea y carga de 0,2%
- Variación máxima de temperatura del 1%
- La corriente de suministro total es inferior a 10 mA
- Funcionamiento por encima de 100 kHz
Especificaciones
- Tensión de alimentación mínima: 8V
- Tensión de alimentación máxima: 40V
- Corriente de salida: 100mA
- Disipación de potencia Pd: 1 W
- Frecuencia: 300kHz
- Temperatura de trabajo mínima: 0°C
- Temperatura de trabajo máxima: 70°C
- Encapsulado: SOIC
- 16 pines
Sustituto
No aplica
