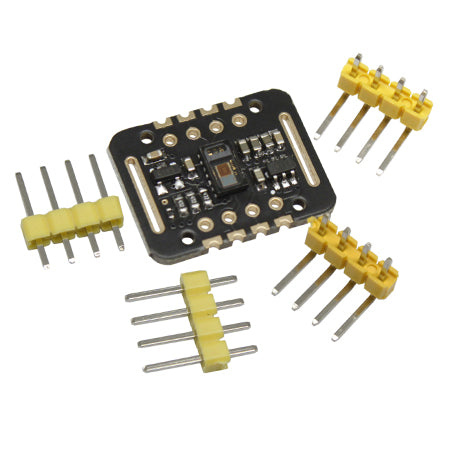

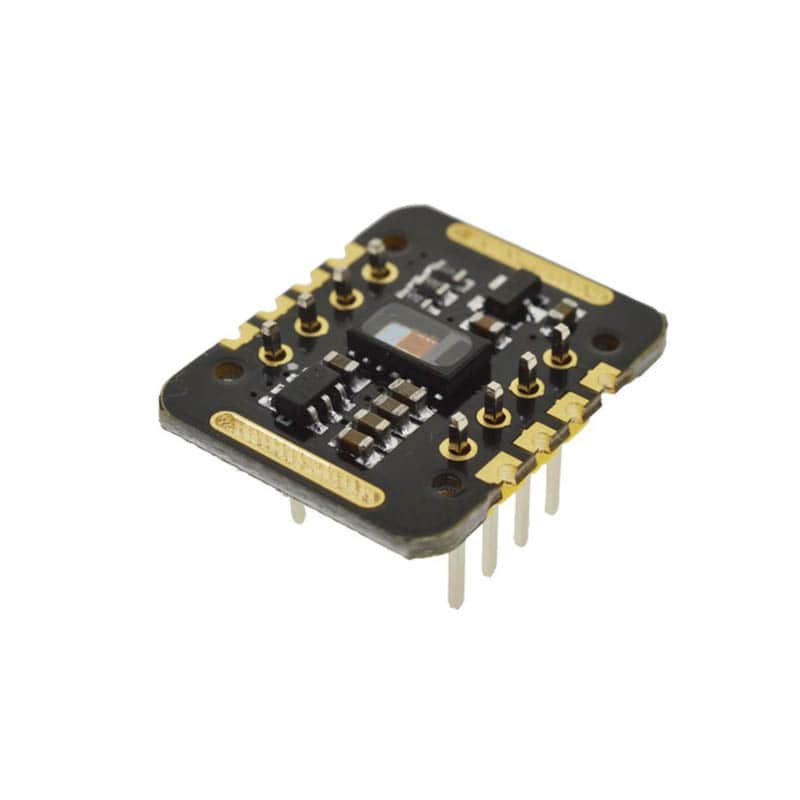

Sensor de Pulso y Concentracion de Oxigeno MAX30102

Sensor de Pulso y Concentracion de Oxigeno MAX30102

ROB0057

$ 65.00 MXN Precio incluye IVA

Descripción

El MAX30102 es un sensor óptico de pulso y oxígeno en sangre (SpO₂) que combina un emisor de luz LED (rojo e infrarrojo) y un fotodetector en un solo módulo compacto. Su funcionamiento se basa en la fotopletismografía (PPG): los LEDs emiten luz que atraviesa la piel, y el fotodetector mide la cantidad de luz reflejada por la sangre. Al analizar las variaciones de luz absorbida con cada latido, el MAX30102 puede calcular la frecuencia cardíaca y la concentración de oxígeno en la sangre, proporcionando datos en tiempo real para aplicaciones médicas y de monitoreo de salud.

El MAX30102 se utiliza principalmente en dispositivos de monitoreo de salud y bienestar, como oxímetros de pulso, relojes inteligentes, bandas deportivas y sistemas de telemedicina. Permite medir la frecuencia cardíaca y la saturación de oxígeno en sangre (SpO₂) de manera no invasiva y en tiempo real, lo que lo hace ideal para proyectos de salud personal, seguimiento de actividad física y estudios biométricos. Es compatible con tarjetas de desarrollo como Arduino, ESP32, ESP8266, Raspberry Pi y otras plataformas que soporten comunicación I²C, lo que facilita su integración en proyectos educativos, prototipos de IoT y dispositivos portátiles.

  • Con orificios para sujetar a superficie
  • Compatible con Arduino
  • Respuesta rápida
  • Larga vida y bajo costo
  • Aplicaciones: Detector de frecuencia o pulso cardíaco y oxígeno

Especificaciones

  • Medición: Pulso cardíaco y concentración de oxigeno
  • Tipo de sensor: MAX30102
  • Fuente de alimentación mínima: 3.3 V
  • Fuente de alimentación máxima: 5 V
  • Longitud máxima de onda LED: 660 nm/880 nm
  • Corriente de trabajo: 60 mA
  • Potencia máxima: 0.3 W
  • Tipo de detección: PPG (Reflexión de luz)
  • Interface de salida: I2C
  • Dimensiones: 20 mm x 15 mm x 3 mm
  • Temperatura de operación mínima: -40°C
  • Temperatura de operación máxima:  85°C
  • Modelo: OKY3471-5

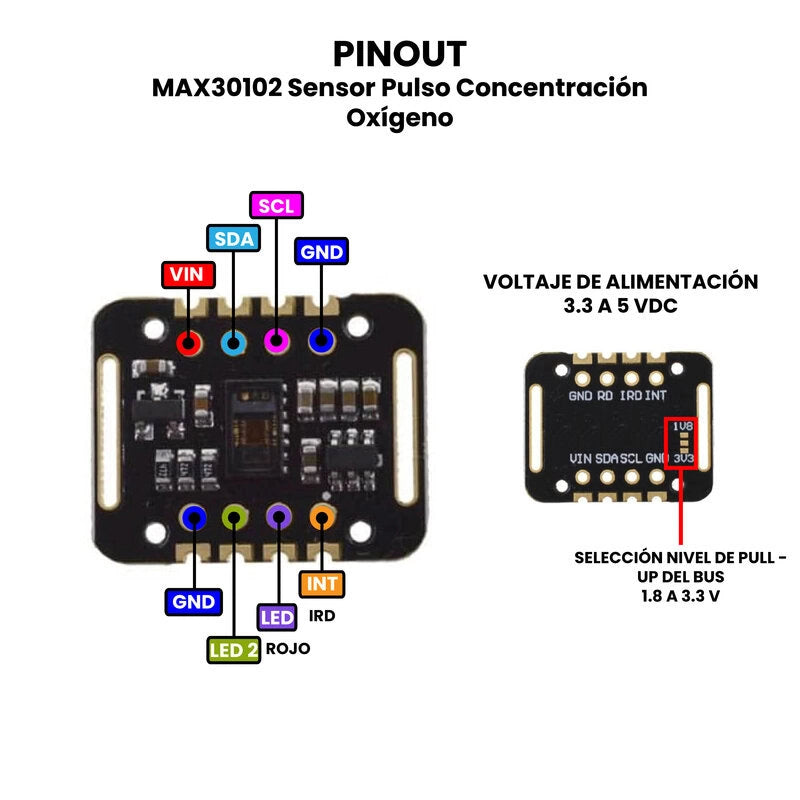

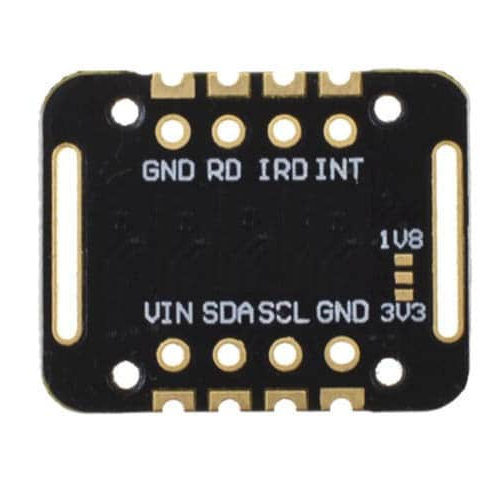

Pines

  • VIN: Voltaje de alimentación (3.3 – 5 VDC).
  • SCL: El reloj conectado a la interfaz I2C.
  • SDA: Datos conectados a la interfaz I2C.
  • INT: Interruptor DEL MAX30102, generalmente no se conecta.
  • LED IRD: Tierra del Led IRD, generalmente no se conecta.
  • LED ROJO: Tierra del Led  Rojo, generalmente no se conecta.
  • RD: Tierra del MAX30102, normalmente no se conecta.
  • GND: Tierra del módulo.

        Nota:   Este dispositivo NO es un producto médico,  debe ser utilizado en aplicaciones donde la salud de la persona NO esté comprometida,
