Sensor de Corriente Alterna 100 A Transformador SCT013

Sensor de Corriente Alterna 100 A Transformador SCT013

ROB0771

$ 195.00 MXN Precio incluye IVA

Descripción

Es un sensor de medición de corriente alterna AC, su modelo es SCT-013-000 con capacidad de corriente de entrada desde 0 a 100A y corriente de salida de 0 a 50mA. Este sensor es de tipo enganche, incorpora una pinza que puede colocarse alrededor de un cable y tomar la lectura de corriente, este sensor cuenta con un conector Jack de 3.5 mm para integrarlo a cualquier proyecto de electrónica.

Este sensor de corriente no invasivo es ideal en proyectos de electrónica y domótica, para aplicaciones como medir el consumo o la generación eléctrica de alguna red eléctrica o vivienda, comprobar el estado de una instalación eléctrica, monitoreo y protección de motores CA así como del equipo de iluminación o compresores de aire. Son componentes útiles en monitores de energía para registrar el consumo de una instalación o incluso acceder a estos datos a través de Internet en tiempo real.

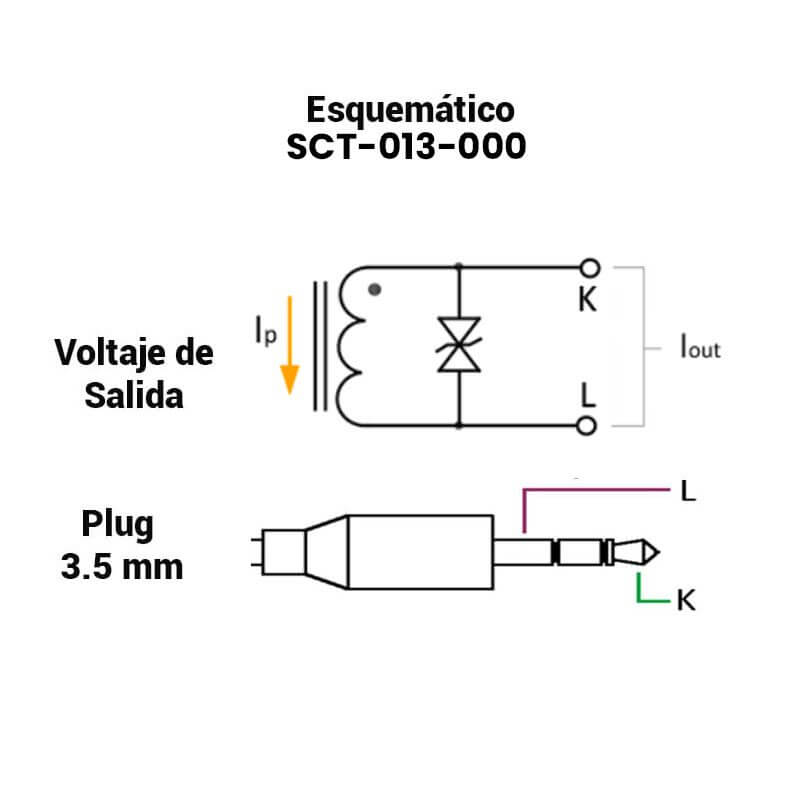

Los sensores de la serie SCT013 son sensores que trabajan como transformadores, la corriente que circula por el cable que deseamos medir actúa como el devanado primario (1 espira) e internamente tiene un devanado secundario que dependiendo del modelo pueden tener hasta más de 2000 espiras.
La cantidad de espiras representa la relación entre corriente que circula por el cable y la que el sensor nos entrega, esta relación o proporción es la que diferencia entre los diferentes modelos de sensores SCT-013, adicionalmente pueden tener una resistencia de carga en la salida de esta forma en lugar de corriente se trabaja con una salida voltaje.
Sensores SCT-013

A este tipo de sensores se los conoce como Sensores CT (Current transformers), que como se explicó son transformadores, Por el núcleo solo debe de atravesar una sola línea, si pasamos por ejemplo los dos cables de una conexión monofásica, nuestra lectura será 0, puesto que los cables tienen corrientes opuestas.

Una ventaja de SCT-013 es que no necesitamos interrumpir (cortar o desempalmar) el cable que vamos a medir, esto porque al igual que una pinza amperimétrica tiene el núcleo partido.

El sensor SCT013 nos permite realizar medidas en un rango de 0 a 100 A. Este modelo tiene una resistencia de carga interna, entregándonos una salida de voltaje. La relación es de 100A/1V


  • Cuenta con indicadores de seguridad
  • Núcleo dividido
  • No linealidad: 3 % (corriente de entrada nominal 10 % - 120 %)
  • Tipo de conector de salida: 3.5 mm (estéreo)
  • Protección anti-llamas: UL94-VO
  • Aplicaciones: Monitoreo de cargas, proporcionar señales de entrada para sistemas de control, indicadores de desfase, medición de magnitudes eléctricas, monitoreo de motores

Especificaciones

  • Serie: SCT013
  • Tipo: Sensor corriente alterna
  • Voltaje de operación: 660 V
  • Corriente de entrada nominal mínima: 0 A
  • Corriente de entrada nominal máxima: 100 A
  • Corriente de salida mínima: 0 mA
  • Corriente de salida máxima: 50 mA
  • Ganancia: 100 A / 1 V (33.3 mV/A)
  • Rigidez dieléctrica: 3 KV
  • Precisión: ± 1%
  • Linealidad: ≤0.2 %
  • Relación de giros: 1: 1800
  • Frecuencia: 50 Hz-150 KHz
  • Temperatura de funcionamiento mínima: -25
  • Temperatura de funcionamiento máxima: 70 ℃
  • Temperatura de almacenamiento mínima: -4
  • Temperatura de almacenamiento máxima: 85 ℃
  • Diámetro interior de la pinza: 1.3 cm aproximado
  • Tamaño de apertura de la pinza: 13 mm X 13 mm
  • Resistencia al fuego: UL94-V0
  • Material del núcleo: Ferrita
  • Tipo de montaje: Suspensión
  • Longitud del cable: 1.5 m
  • Material del núcleo: Ferrita
  • Material exterior: Plástico
  • Color: Azul
  • Modelo: SCT013
  • Modelo: N22
  • Modelo: OKY3318
