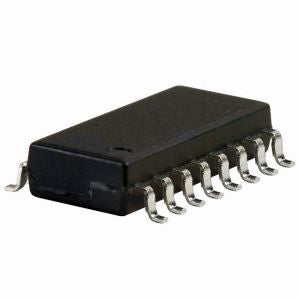

M51995FP

M51995FP

CIRM51995FP

$ 65.00 MXN Precio incluye IVA

Descripción

El circuito M51995FP es el controlador del regulador de conmutación primario que está especialmente diseñado para obtener el voltaje de CC regulado de la fuente de alimentación de CA.Este IC puede conducir directamente el MOS-FET con un pulso de salida rápido de subida y caída rápida. unidad, sino también límite de corriente con respuesta rápida y alta sensibilidad para que se pueda realizar el verdadero "regulador de conmutación rápida". Tiene otra gran característica de protección de corriente contra cortocircuito y sobrecorriente, debido al circuito de protección de tipo temporizador integrado, si se agregan pocas partes al lado primario El M51995A es equivalente al M51977 con circuito OVP (protección contra sobretensión) reajustable externamente.


  • Operación de 500kHz a MOS FET
  • Fuente de alimentación compacta y liviana
  • Circuito periférico simplificado con circuito de protección y salida totempole de gran capacidad incorporada
  • Fuente de alimentación de alto rendimiento y muy funcional
  • Aplicaciones: Regulación de avance, regulador de retorno

Especificaciones

  • Suministro de voltaje mínimo: 12 V
  • Suministro de voltaje máximo: 36 V
  • Frecuencia de operación: Menos de 500kHz
  • Resistencia de ajuste de frecuencia del oscilador:  Resistencia del pin T-ON RON .. 10k a 75kΩ ,  Resistencia del pin T-OFF ROFF 2k a 30kΩ
  • Corriente de salida pico: ±2 A
  • Temperatura de operación mínima: -30°C
  • Temperatura de operación máxima: 85°C
  • Encapsulado SMD
  • 16 pines

Sustituto

No Aplica
