$ 65.00 MXN Precio incluye IVA

Descripción

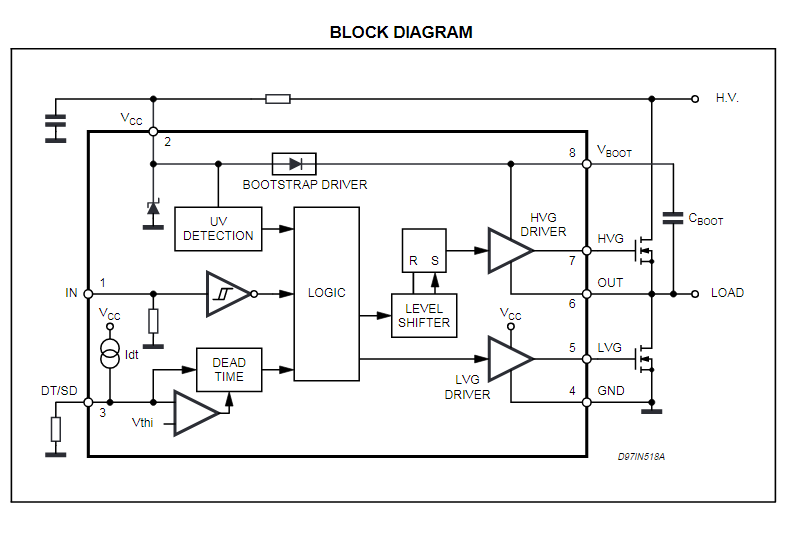

El L6384E es un dispositivo de alto voltaje, fabricado con la tecnología BCD "OFF-LINE" Tiene una estructura de Half - Bridge Driver que permite trabajar en canal N Power MOS o IGBT.  La sección High Side (Floating) está habilitada para trabajar con voltaje Rail hasta de 600 V.  La lógica de las entradas son compatibles con circuitos CMOS / TTL y  facilita la interacción  con otros dispositivos de carga. Con retrasos coincidentes entre la sección lateral baja y alta simplifica la operación de alta frecuencia.  El tiempo muerto de ajuste puede lograrse fácilmente por medio de una resistencia externa.

  • CARRIL DE ALTO VOLTAJE HASTA 600 V
  • Carril de alto voltaje hasta 600 V
  • Ajuste de tiempo muerto
  • Bajo voltaje de bloque
  • Diodo integrado
  • Abrazadera en Vcc

Especificaciones

  • Tipo lógico: CMOS, TTL
  • Voltaje de alimentación mínima: 8 V
  • Voltaje de alimentación operativo mínimo: 8 V
  • Voltaje de alimentación operativo máximo: 16.6 V
  • Corriente de suministro operativa: 25 mA
  • Disipación de potencia Dp: 750 mW
  • Número de controladores: 2 Driver
  • Número de salidas: 2
  • Tiempo de subida: 70 ns
  • Tiempo de caída: 30 ns
  • Temperatura de operación mínima: - 45 °C
  • Temperatura de operación máxima: 125 °C
  • Encapsulado: DIP

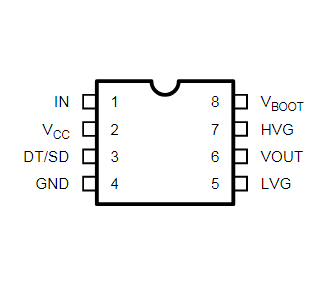

  • Número de pines: 8

Sustituto

No aplica

Documentación

Datasheet
