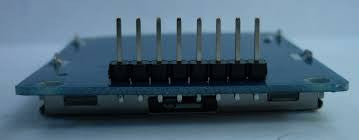

Display LCD Gráfica 84 x 84 Genérica 5110
ROB0599
Descripción
El Nokia 5110 genérica es una pantalla LCD gráfica básica para muchas aplicaciones. Fue pensada originalmente como una pantalla de teléfono celular. Éste se monta en un formato fácil de soldadura PCB. Se utiliza el controlador PCD8544, que es el mismo utilizado en el Nokia 3310 LCD. El PCD8544 es una de bajo consumo CMOS controlador LCD / conductor, diseñado para manejar una pantalla gráfica de 48 filas y 84 columnas. Todas las funciones necesarias para la visualización se proporcionan en un solo chip, incluyendo la generación de on-chip de suministro LCD y tensiones de polarización, lo que resulta en un mínimo de componentes externos y bajo consumo de energía. Las interfaces PCD8544 a los microcontroladores a través de una interfaz de bus serie. El PCD8544 es una de bajo consumo CMOS controlador LCD / conductor, diseñado para manejar un display gráfico de 48 filas y 84 columnas. Todas las funciones necesarias para la pantalla son proporcionado en un solo chip, incluyendo la generación en el chip de Suministro de LCD y voltajes de polarización, lo que resulta en un mínimo de componentes externos y bajo consumo de energía. Las interfaces PCD8544 a los microcontroladores a través de un interfaz de bus serie. El PCD8544 se fabrica en pozo n CMOS la tecnología.
- Solo chip controlador LCD / driver
- 48 filas, 84 salidas de columna
- RAM de datos Pantalla 48 "84 bits
- RES externa (reset) pin de entrada
- Máxima interfaz Serial 4,0 Mbits / s
- Entradas compatibles CMOS
- Bajo consumo de energía
- Aplicaciones: Para proyecto escolares de electrónica, robótica, mecatrónica, automatización
Especificaciones
- Tipo de pantalla: Cristal líquido gráfica
- Voltaje de alimentación mínimo: 2.7 V
- Voltaje de alimentación máximo: 3.3 V
- En el chip:
- Generación de tensión de alimentación LCD (alimentación externa También es posible)
- Generación de tensiones de polarización intermedios LCD
- Oscilador no requiere componentes externos (externos reloj también es posible)
- Tasa de Mux: 48
- Visualización rango de tensión de alimentación VLCD a VSS
- 6,0-8,5 V con tensión LCD generados internamente(generador de tensión habilitada)
- 6,0-9,0 V con tensión de alimentación externa LCD (generador de tensión desconectada)
- Dimensiones: 45 mm X 45 mm
- Marca: Genérica
- Modelo: 5110
