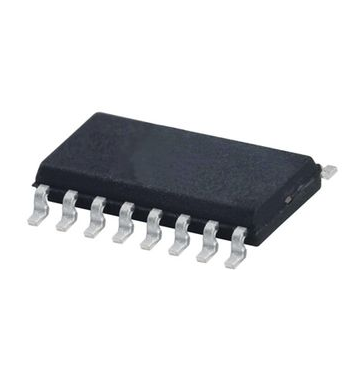

CD4538BCWM CMOS Multivibrador Monoestable

CD4538BCWM CMOS Multivibrador Monoestable

CIMCD4538BCWM

$ 8.00 MXN

Precio Regular: $ 14.00
Precio incluye IVA

Descripción

El CD14538BCWM es un  multivibrador monoestable de doble precisión que proporciona una operación de disparo único rearmable / reiniciable para cualquier aplicación de temporización de voltaje fijo. Una resistencia externa (RX) y un condensador externo (CX) controlan el tiempo y la precisión del circuito. El ajuste de RX y CX proporciona una amplia gama de anchos de pulsos de salida desde los terminales Q y Q/. El tiempo de demora desde la entrada del disparador hasta la transición de salida (retardo de propagación del disparador) y el tiempo de retardo desde la entrada de reinicio a la transición de salida (reinicio de propagación) son independientes de RX y CX. El control preciso de los anchos de los impulsos de salida se logra a través de técnicas CMOS lineales.


  • Capacidad reactivable/reajustable
  • Desencadenar y restablecer demoras de propagación independientes de RX y CX
  • Disparo desde el borde anterior o posterior
  • Salidas almacenadas disponibles Q y Q/
  • Reinicios separados
  • Reemplaza al tipo CD4538B
  • Amplia gama de anchos de pulso de salida
  • La entrada Schmitt-trigger permite tiempos de subida y bajada ilimitados On + TR y -TR Inputs
  • Probado al 100% para corriente de reposo a 20V
  • Corriente de entrada máxima de 1µA a 18V sobre todo el rango de temperatura del encapsulado, 100nA a 18V y 25°C
  • 1V en VDD-5V, 2V en VDD-10V, 2.5V en VDD-15V Margen de ruido (Rango de temperatura del paquete completo)
  • Clasificaciones paramétricas de 5, 10 y 15V
  • Características de salida simétricas estandarizadas
  • Aplicaciones: Reloj y temporización

Especificaciones

  • Familia: CD4000
  • Tipo multivibrador:  Monoestable
  • Tensión de alimentación mínima: 3 V
  • Tensión de alimentación máxima: 15 V
  • Corriente de salida: 6.8 mA
  • Retardo de propagación: 100 ns
  • Temperatura de operación mínima: -55°C
  • Temperatura de operación máxima: 125°C
  • Encapsulado SOIC
  • 16 pines

Sustituto

NTE4538B

Documentación

Datasheet

Nota: Circuito integrado sensible, tomar precauciones durante su manipulación como pulsera antiestática
