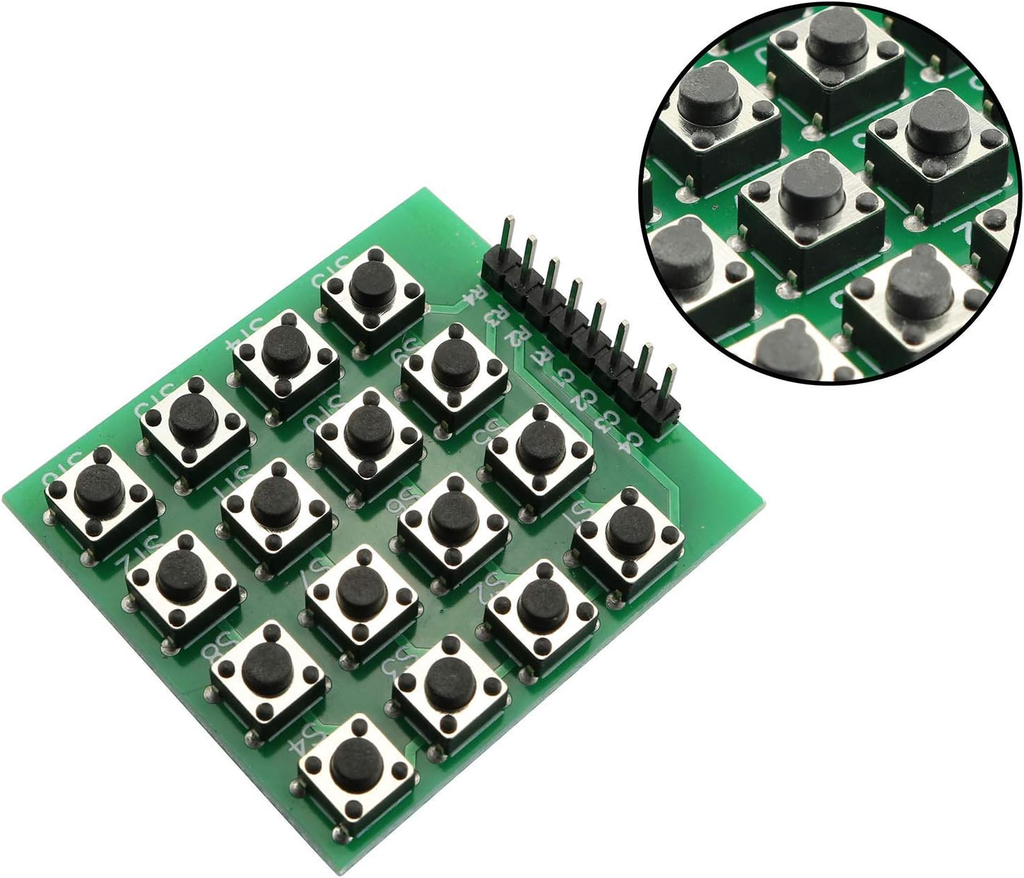

Teclado Matricial de Micro Switchs 4 X 4

Teclado Matricial de Micro Switchs 4 X 4

ROB0189

$ 22.00 MXN Precio incluye IVA

Descripción

Teclado de matriz de 4×4  es un arreglo de botones pulsadores normalmente abiertos, estos botones están conectados entre si en filas y columnas, de modo que se pueden leer varios botones con el mínimo número de pines requeridos.  Contiene un total de 16 botones montados sobre una PCB, puedes conectarla a cualquier microcontrolador y tarjeta de desarrollo compatible como Arduino o ESP32 y usarla en aplicaciones como sistemas de seguridad, introducción de datos, selección de menús o activación de distintas salidas.



  • Peso ligero
  • Fácil de usar
  • Pines macho para su conexión
  • Tiempo de vida útil 100,000 operaciones
  • Tamaño pequeño
  • Aplicaciones: Proyectos con Arduino, PIC, AVR, ARM como sistemas de seguridad, selección de menús entrada de datos en sistemas embebidos

Especificaciones

  • Tipo teclado: Matriz 4 x 4
  • Tipo composición: Rígida
  • Número de switches: 16
  • Número de filas: 4
  • Número de columnas: 4
  • Voltaje de funcionamiento máximo: 30 V
  • Corriente: 25 mA
  • Número de pines: 8
  • Dimensiones: 42 mm  X 30 mm X  9 mm
  • Color: Verde
  • Modelo: TMSW
  • Modelo: O7 +

Uso

Para programar el Teclado o Keypad en Arduino o en cualquier otro microcontrolador, basta con seguir en orden la siguiente secuencia:

  1. Inicialmente conectamos el teclado matricial en los pines digitales del ARDUINO.
  2. Definiremos las filas de la matriz como salidas y las columnas como entradas  con configuración pull up  para que estas entradas siempre estén recibiendo un 1 lógico si ningún botón está presionado.
  3. Configurar filas en 1 lógico o 5V
  4. Aplicamos el concepto de la multiplexación: Vamos a mandar un 0 lógico por cada fila y vamos a leer todas las columnas, si se detecta que alguna columna recibió el cero lógico, indica que el botón que comparte la fila y la columna fue presionado, en caso contrario vuelvo a colocar la fila en 1 lógico y verifico la siguiente fila.
