$ 19.00 MXN Precio incluye IVA

Descripción

El teclado matricial  1×4 es un dispositivo muy ligero y además es flexible que agrupa varios pulsadores y permite controlarlos empleando un número de conductores inferior al que necesitaríamos al usarlos de forma individual. Podemos emplear estos teclados como un controlador para un autómata o un procesador como Arduino. Este teclado de 4 botones proporciona un componente útil de interfaz humana para proyectos de microcontroladores. El conveniente respaldo adhesivo proporciona una manera simple de montar el teclado en una variedad de aplicaciones. El teclado 1 × 4 presenta un total de 4 botones en forma de matriz. Este es un teclado de membrana sin partes móviles. Se requiere un conector berg hembra de 5 pines para conectarlo con los circuitos de su microcontrolador.

Este dispositivos agrupan los pulsadores en filas y columnas formando una matriz, disposición que da lugar a su nombre. Es frecuente una disposición rectangular pura de NxM columnas, aunque otras disposiciones son igualmente posibles. Para detectar la pulsación de una tecla actuaremos de forma similar a la lectura simple de un pulsador. En resumen, ponemos a tierra un extremo del pulsador, y el otro lo conectamos a una entrada digital con una resistencia de pull-up. Para leer todas las teclas tendremos que hacer un barrido por filas. En primer lugar ponemos todas las filas a 5 V, y definimos todas las columnas como entradas con resistencia de pull-up.

Progresivamente ponemos una fila a 0V, y leemos las entradas de la columna. Una vez realizada la lectura volvemos a ponerla a 5V, pasamos a la siguiente fila, y volvemos a realizar el progreso hasta recorrer todas las filas.


  • Peso ligero

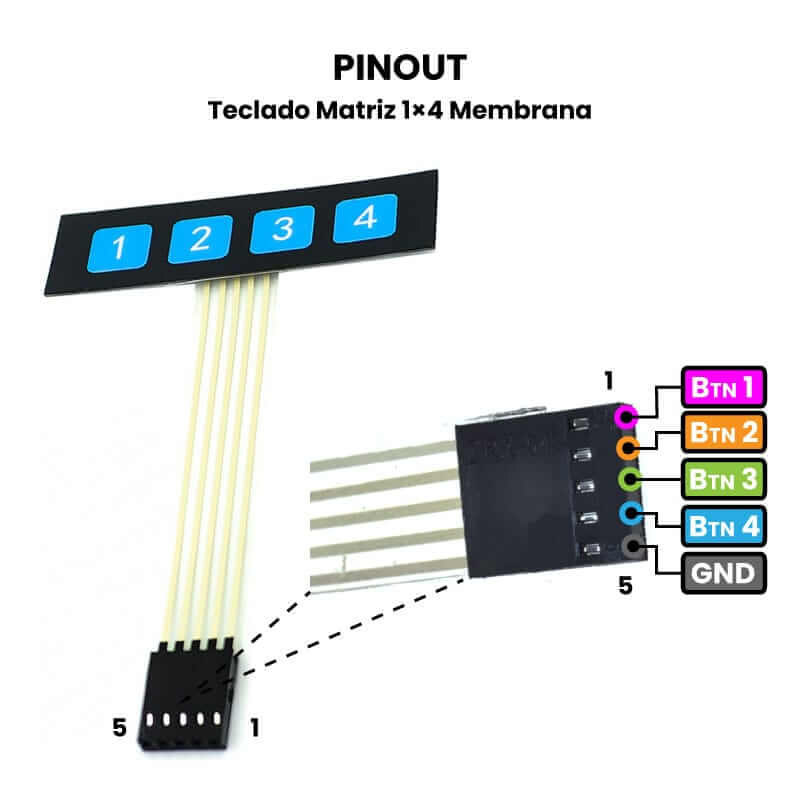

  • Cuenta con cable plano de 5 pines
  • Conector berg de 2.54 mm (5 pines)
  • Cuenta con conector hembra de 5 pines
  • Material resistente
  • Aplicaciones: Proyectos

Especificaciones

  • Tipo teclado: Numérico lineal
  • Voltaje de operación: 12 V
  • Alimentación máxima de operación: 24 V / 30 mA
  • Número de teclas: 4 (1 al 4)
  • Dimensiones del teclado: 69,14 mm x 20,07 mm
  • Longitud del cable + conector: 87,31 mm x 14,28 mm
  • Color de  los números: Azul
  • Material: Membrana
  • Modelo: OKY0272-1
