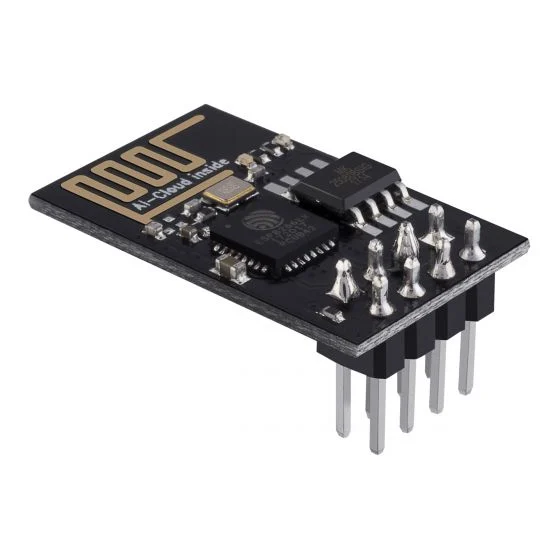

Módulo WiFi ESP8266 ESP-01
ROB0652
Descripción
¿Quieres agregar WiFi a tu Arduino? El módulo WiFi ESP8266 puede ser tu mejor opción gracias a la comunidad, sus características y un bajo costo ha logrado convertirse en uno de los adaptadores WiFi más populares y es que este chip alberga gran potencia en un pequeño tamaño.
El ESP8266 es una de las nuevas tendencias de muchos sectores. Se trata de un chip integrado con conexión WiFi y compatible con el protocolo TCP/IP. El objetivo principal es dar acceso a cualquier microcontrolador a una red. Se trata del módulo más popular y algunas veces el más conveniente. Tiene disponible dos pines GPIO digitales para controlar sensores y actuadores. Para su configuración se puede llegar a utilizar los pines Rx y Tx para la comunicación a través del puerto serie. Se puede programar a través de un adaptador serie/USB o con el cableado adecuado, a través de Arduino. Los conectores que vienen por defecto, no permiten conectarlo a la protoboard.
El ESP-01 soporta la comunicación I2C si nuestros sensores se comunican mediante este protocolo no tendremos problema y con tan solo dos pines de nuestro ESP-01, podremos comunicarnos con decenas de sensores.
El modulo pude servir en 2 modos: como estación Wifi (Wifi Station) o como punto de Acceso (Access Point), al trabajar como estación el módulo se conecta a una red Wifi. En modo Access Point se usa para crear una red wifi propia y acceder a ella para controlar un motor, revelador y incluso obtener lectura de sensores digitales.
- Capacidad para Wi-Fi Direct (P2P), Soft-AP
- Indicador LED de funcionamiento
- Tiene integrado el stack del protocolo TCP/IP
- Tiene un núcleo Diamond Standard Core (LX3)
- Su núcleo de arquitectura RISC 32 bits corre a 80Mhz
- RAM de instrucciones 64 KBytes
- RAM de datos 96 KBytes
- Utiliza una CPU Tensilica L106 32-bit
- Tiene GPIOs, I2C, ADC, SPI, PWM
- Conector de 6 pines para conectar con jumper
- Cuentan con una memoria flash SPI Winbond W25Q40BVNIG
- Aplicaciones: Electrodomésticos conectados, automatización del hogar, casas inteligente, automatización de la industria, cámaras IP, redes de sensores, wereables, IoT, IIoT
Especificaciones
- Tipo de conexión: Inalámbrica WiFi
- Voltaje de alimentación mínimo: 3 V
- Voltaje de alimentación máximo: 3.7 V
- Corriente de operación 80 mA
- Voltaje de Entradas/Salidas: 3.3 V
- Comunicación tipo de interfaz: Serial, UART
- Tamaño de CPU: 32 bits
- Frecuencia de reloj: 80 MHz/160 MHz
- Instrucción RAM: 32KB
- Data RAM: 96KB
- Memoria flash externa: 4MB
- Soporte 3 modos: AP, STA, AP + STA
- Tipo protocolo: 802.11 b/g/n
- Buses de comunicación: SPI, I2C, UART
- Los pines de la board correspondientes son:
- GND - Tierra
- GPIO2 - Entrada/salida de propósito general
- GPIO0 - Entrada/salida de propósito general
- RXD - Recibir los datos del puerto serie
- TXD - Transmitir los datos del puerto serie
- CH_PD - Pin para apagar y encender
- RESET - Pin para resetear
- VCC - Pin de alimentamos
- Temperatura de operación mínima: -40 °C
- Temperatura de operación máxima: 125 °C
- Separación entre pines: 2.54 mm
- Dimensiones: 24.8 mm X 14.3 mm
- Material: PCB
- Color: Negro
- Número de pines: 8
- Modelo: ESP8266
- Modelo: F7
- Modelo: OKY3366 +
Documentación
Nota: Cualquier voltaje superior a 4.2 V en sus entradas o en el pin de alimentación lo dañara, de igual manera se recomienda colocar un capacitor de 100 uF en paralelo con la fuente de alimentación para filtrar los picos de corriente
