Motor Paso a Paso de 5 Hilos 28BYJ-48

Motor Paso a Paso de 5 Hilos 28BYJ-48

ROB0030

$ 34.00 MXN Precio incluye IVA

Descripción

El motor paso a paso 28BYJ-48 es justo lo que estabas buscando si necesitas desarrollar proyectos escolares o profesionales, este motor puede ser utilizado en proyectos de robótica, domótica, electrónica, etc. Su tamaño reducido y su bajo costo lo hacen perfecto para utilizarlo el la construcción de seguidores de linea, mini sumos, pequeños robots de control, bandas transportadoras (pequeñas), etc. El motor es compatible con cualquier tarjeta Arduino. Posee una reducción interna de 64:1 y funciona con 5 V.  Si necesitas desarrollar proyectos que requieran una movilidad precisa, este motor es justo lo que necesitas.

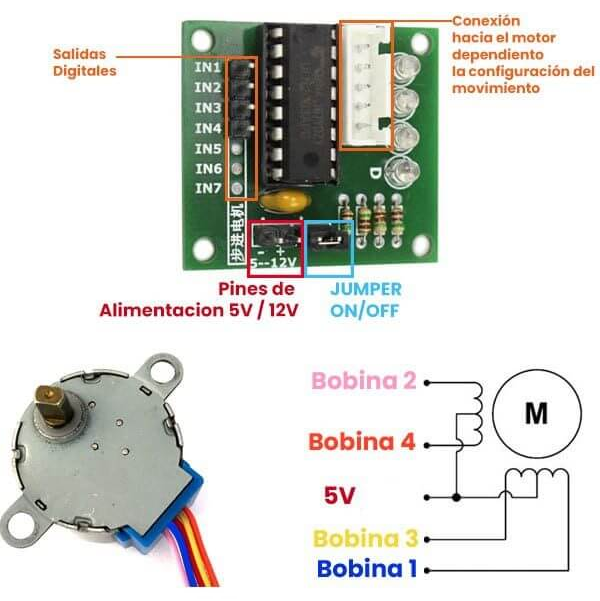

El Motor a pasos 28BYJ-48 es un pequeño dispositivo electromecánico paso a paso unipolar integrado por  un driver o etapa de potencia basado en el chip ULN2003A. Este componente nos permite suministrar la energía suficiente al motor paso a paso para que se mueva.

El motor paso a paso es un dispositivo electromecánico que convierte una serie de impulsos eléctricos en desplazamientos angulares discretos, lo que significa que es capaz de avanzar una serie de grados (paso) dependiendo de sus entradas de control. El motor paso a paso se comporta de la misma manera que un conversor digital-analógico (D/A) y puede ser gobernado por impulsos procedentes de sistemas lógicos. Este motor presenta las ventajas de tener alta precisión y repetitividad en cuanto al posicionamiento.


  • Motor a pasos unipolar
  • Tiene un paso de 5.625 grados (64 pasos por vuelta)
  • Frecuencia máxima es de 100 Hz, lo que supone unos 40 segundos por vuelta
  • 4 LED's indicadores para cada salida
  • Es compatible con las tarjetas Arduino
  • Módulo con jumper para apagar o encender el motor
  • Módulo y motor con orificios para sujetar
  • Posee una fuerza de 0.3 Kgf•cm
  • Con cables de conexión unidos al motor

Especificaciones

  • Voltaje de alimentación: 5 V
  • Corriente sin carga: 55 mA
  • Número de fases: 4 (A;B;C;D)
  • Torque en tracción: 34.3 mN·m (349.8 gf·cm)
  • Ángulo de paso o zancada: 5.625 x 1/64
  • Relación de reducción de velocidad: 1/64
  • Resistencia de CC: 200 Ω ± 7 % ( 25 °C )
  • Resistencia de aislamiento: > 10 M ( 500 V )
  • Rigidez dieléctrica : 600 V / 1 mA / 1s
  • Frecuencia en tracción: > 600Hz
  • Frecuencia sin tracción: > 1000 Hz
  • Resistencia nominal de cada bobina: 50 Ω
  • Ruido: <40dB (120Hz, sin carga, 10 cm)
  • Largo de cable: 23 cm
  • Diámetro del eje: 5 mm con lados planos de 3 mm
  • Número de cables: 5
  • Dimensiones placa: 29 mm X 21mm
  • Material motor: Metálico
  • Material placa: PCB
  • Modelo: F13 +
  • Modelo: 28BYJ-48
  • Modelo: OKY3191
