Módulo Inalámbrico Wifi con AN NRF24L01 + PA + LNA

Módulo Inalámbrico Wifi con AN NRF24L01 + PA + LNA

ROB0160

$ 120.00 MXN Precio incluye IVA

Descripción

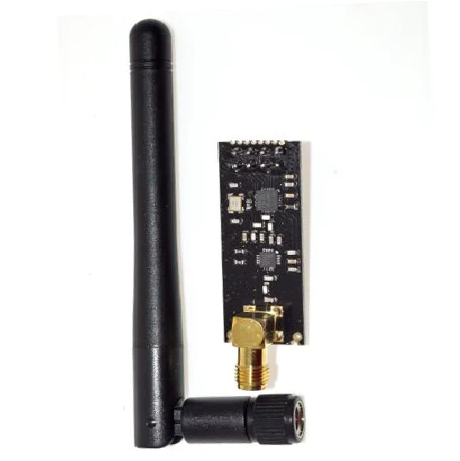

Este módulo transceptor inalámbrico es un módulo con antena  fácil y adecuado si desea configurar su sistema de comunicación inalámbrico a bajo costo. Puede lograr un buen equilibrio entre el rendimiento y el costo de la transición inalámbrica. Puede agregarlo fácilmente con su propio sistema MCU/ARM/PIC/AVR/STM32.   Además, este módulo NRF24L01 añade un amplificador de potencia y antena SMA. ¡Esto le permite utilizar la comunicación inalámbrica hasta 1000 metros!(Sin barrera).

Este módulo es de radio frecuencia de 2.4GHz, 3 velocidades de datos seleccionables: 250Kbps, 1Mbps y 2Mbps, acelerador por hardware del protocolo SPI (ShockBurst ™) y consumo energético bajo. El módulo inalámbrico NRF24L01 + PA + LNA con antena SMA es ideal para proyectos de telemetría, robots, control de periféricos, aplicaciones de mandos de video juegos, sensores de temperatura, presión, alarmas, etc. Para utilizar de forma eficiente y evitar daños al módulo te recomendamos adquirir su adaptador ya que permite realizar conexiones más rápidas a distintas placas de desarrollo así como suministra el voltaje de funcionamiento correcto

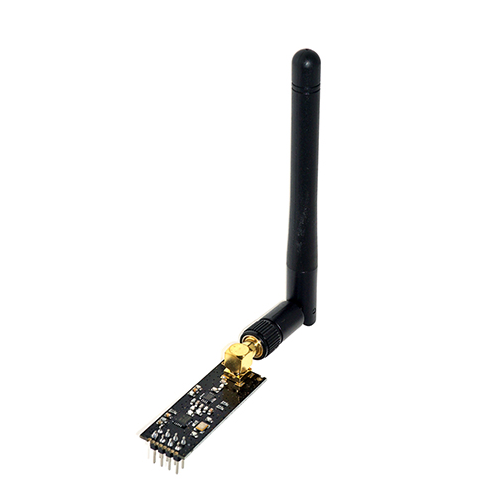

Este modulo incluye una antena que da la posibilidad de alcanzar distancias de hasta 1,000 metros con dos módulos iguales. El módulo de radiofrecuencia esta basado en el circuito integrado NRF24L01+ de Nordic Semiconductor. El transceptor opera en la banda de 2.4 Ghz y tiene una gran cantidad de características, además de su bajo costo que lo posicionan como una excelente alternativa ante sistemas de radio propietarios como Bluetooth, Wifi o Zigbee( Xbee).
El NRF24L01 + PA + LNA con antena es ampliamente utilizado en proyectos que requieren comunicación inalámbrica de largo alcance, como sistemas de domótica, redes de sensores, vehículos robóticos, drones, estaciones meteorológicas remotas y aplicaciones de Internet de las Cosas (IoT). Gracias a su alto alcance y bajo consumo energético, es ideal para transmitir datos entre dispositivos que no pueden estar conectados por cable. Es compatible con tarjetas de desarrollo como Arduino UNO, Mega, Nano, ESP32, ESP8266, STM32, Raspberry Pi, entre otras que cuenten con interfaz SPI. Su versatilidad permite establecer enlaces punto a punto o redes más complejas con múltiples nodos, haciendo posible la comunicación entre múltiples dispositivos distribuidos geográficamente. Además, su antena externa desmontable mejora notablemente la calidad de señal, haciéndolo adecuado para ambientes con interferencias o estructuras que dificultan la transmisión convencional. Utiliza su propio protocolo de radiofrecuencia (banda de 2.4 GHz). No sirve para conectar un proyecto a Internet, sino para que dos o más módulos hablen entre sí.



  • Admitir hasta seis canales de recepción de datos
  • Más de 3.6V el módulo se dañará permanentemente
  • Este módulo puede ser configurado para ser usado como transmisor o receptor
  • Pueden ser usados en redes mesh de hasta 6 módulos
  • 3 Velocidades de datos seleccionables: 250Kbps, 1Mbps y 2Mbps
  • Acelerador por hardware del protocolo SPI (ShockBurst ™)
  • Consumo energético ultra bajo, capaz de durar años utilizando una batería

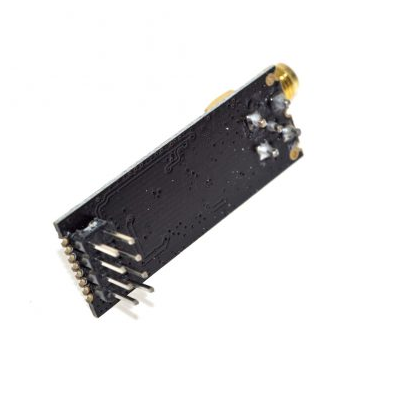

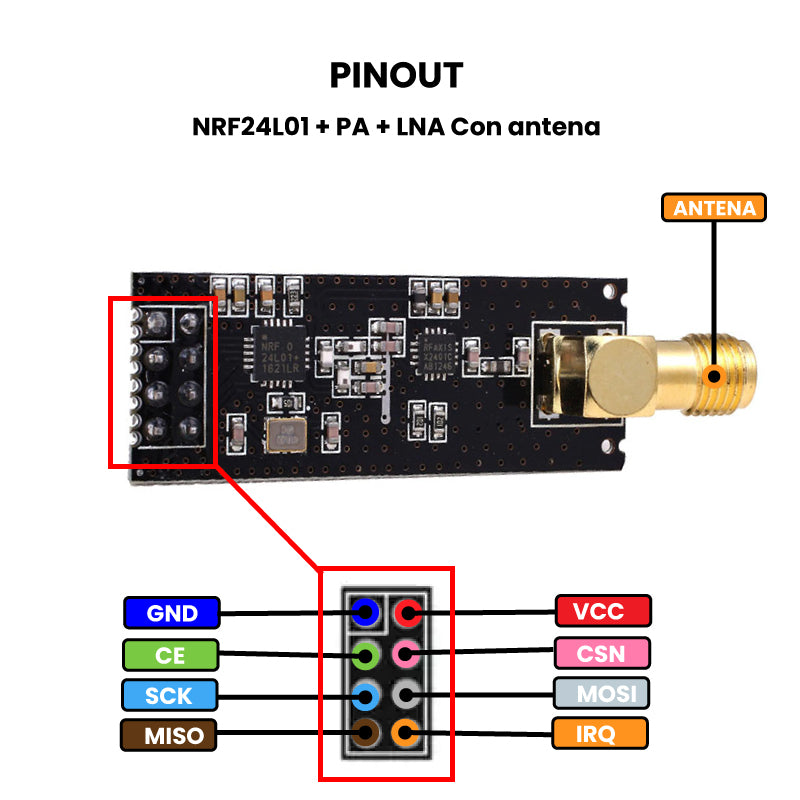

  • Posee 8 pines 2 para su alimentación y otros de comunicación mediante SPI.
  • Compatible con Arduino
  • Aplicaciones: Proyectos electrónicos

Especificaciones

  • Frecuencia mínima: 2.4 GHz
  • Frecuencia máxima: 2.5 GHz
  • Voltaje de funcionamiento mínimo: 3 V
  • Voltaje de funcionamiento máximo: 3.6 V
  • Corriente en modo transmisor: 115 mA
  • Corriente en modo receptor:  45 mA
  • Multifrecuencia: 125 frecuencias
  • PA crecimiento: 20dB
  • LAN de crecimiento: 10dB
  • Ruido LAN figura: 2.6dB
  • Antena de crecimiento: 2dBI
  • Dimensiones
    • Modulo: 48.53 mm x 15.69 mm
    • Antena: 108.35 mm x 10.4 ø mm
  • Temperatura de funcionamiento mínima: -20°C
  • Temperatura de funcionamiento máxima: 70°C
  • Color de la antena: Negro
  • Modelo: E16
  • Modelo: OKY3362-1 +

Aplicaciones

  • Robótica y drones: Control remoto y envío de telemetría en tiempo real como control de iluminación, cerraduras o persianas en terrenos extensos o bien control remoto de vehículos, rovers y drones
  • Domótica: Monitoreo de sensores (humedad, temperatura, seguridad) alrededor de terrenos grandes
  • Proyectos de largo alcance: Sistemas de riego automatizados o estaciones meteorológicas remotas
  • Sistemas de seguridad: Alarmas perimetrales y cámaras remotas en áreas aisladas
  • Estaciones meteorológicas: Transmisión de datos climáticos desde puntos lejanos a una central receptora

Nota: Funciona a 3.3 V no a 5 V, por lo que conectarlo directamente a 5 V quemará el módulo. Se recomienda usar un adaptador de corriente para evitar el daño
