Módulo de Expansión para Arduino Nano 3.0

Módulo de Expansión para Arduino Nano 3.0

ROB0822

$ 49.00 MXN Precio incluye IVA

Descripción

Esta es una pequeña y simple placa de expansión para Arduino Nano que facilita las conexiones en proyectos, proporcionado una salida tipo bornera con tornillo para cada pin del Arduino. y es diseñada para facilitar la conexión de sensores, módulos, actuadores al Arduino Nano, organizando y ampliando sus pines de entrada y salida en conectores más accesibles. Consiste en replicar todos los pines digitales y analógicos del Arduino Nano en terminales claramente distribuidas, generalmente con formato de tres pines (VCC, GND y señal), lo que permite conectar dispositivos sin necesidad de realizar cableados complejos o protoboards adicionales, pudiendo ser alimentado con 12 VDC. Cuenta con dos filas con salidas tipo bornera con tornillo para facilitar la conexión del cableado del proyecto. Sólo afloja el tornillo sin retirarlo, inserta el cable de conexión en el borne y para sujetar vuelve a apretar el tornillo.  El escudo de expansión para Arduino Nano está específicamente diseñado para facilitar la conexión entre Arduino Nano y muchos otros dispositivos.
Es compatible con la versión 3.0, sin embargo, aún puede usar este módulo con la versión anterior (solo debe recordar que A0-A7 están en el orden inverso). Puede usar este módulo para conectar fácilmente el Arduino Nano a un mundo exterior a través de cables de conexión. Solo tienes que usar los opresores para sujetar y soltar los cables de conexión.

  • Conectores block con tornillo plano
  • Compatible con Arduino Nano 3.0
  • 30 Borneras de conexión
  • 30 Conectores tipo housing
  • Todos los bloques de terminales de señal están claramente marcados/etiquetados
  • Con orificios para atornillar
  • Los pines hembra vienen preparados para montar sobre ella la Nano fácilmente
  • Cada punto de conexión del cableado cuenta con un tornillo para ajustarlo correctamente
  • Aplicaciones: Para proyecto escolares de electrónica, robótica, mecatrónica o automatización, domótica, sistemas IoT, estaciones de monitoreo con sensores, control de motores y servomotores, prototipos educativos y experimentales

Especificaciones

  • Tipo placa: Expansión
  • Tipo terminales de entrada: Housing
  • Tipo terminales de salida: Block
  • Número de terminales housing: 2  de 15 pines cada una
  • Número de terminales block: 10 de 3 tornillos cada una

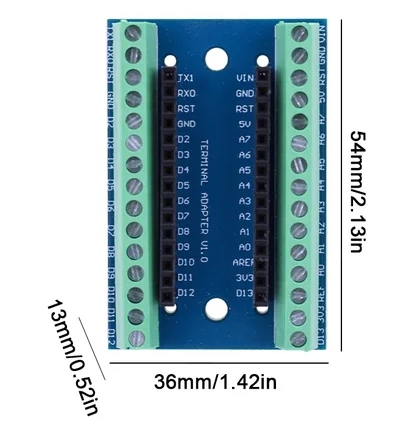

  • Dimensiones: 5.3 cm X 4.5 cm X 1.8 cm
  • Material: PCB
  • Color de PCB: Azul
  • Modelo: O5 +
  • Modelo: ANSHIELD
  • Modelo: NANO-IO-SHIELD

Aplicaciones

  • Robótica y mecatrónica: Conexión centralizada de motores y servomotores gracias a sus pines tipo servo con tierra (GND) y alimentación dedicadas
  • Domótica: Integración rápida de módulos de ambiente, relés, sensores de temperatura, humedad y comunicación inalámbrica
  • Estaciones de monitoreo: Permite agrupar sensores analógicos y digitales para medir variables ambientales o eléctricas
  • Prototipos educativos: Facilita el aprendizaje y el cambio rápido de componentes en prácticas de laboratorio
  • Automatización: Control de actuadores, alarmas y pantallas en proyectos fijos

Interfaces

  • 14 pines de E/S (tipo servo con GND, potencia y señal)
  • 8 pines analógicos con salida de Voltaje y GND
  • 6 Pines PWM
  • 4 Pines TTL (RX, TX, 5V y GND)
  • 4 Pines I2C (SCL, SDA, 5V y GND)
  • 3 Pines DE 3.3V y GND
