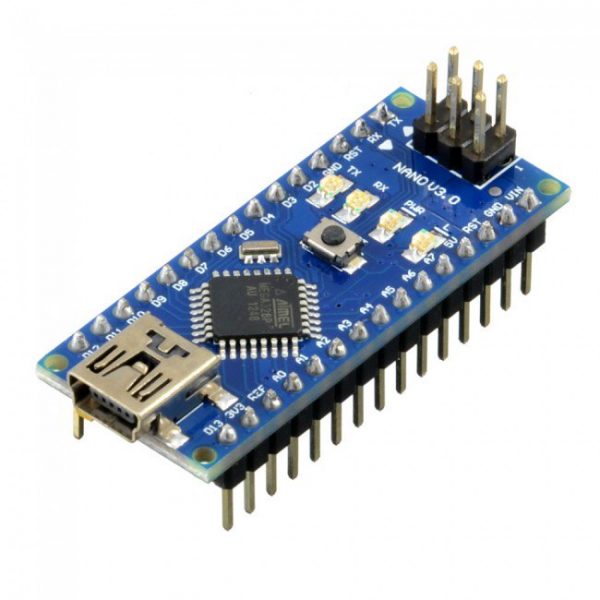

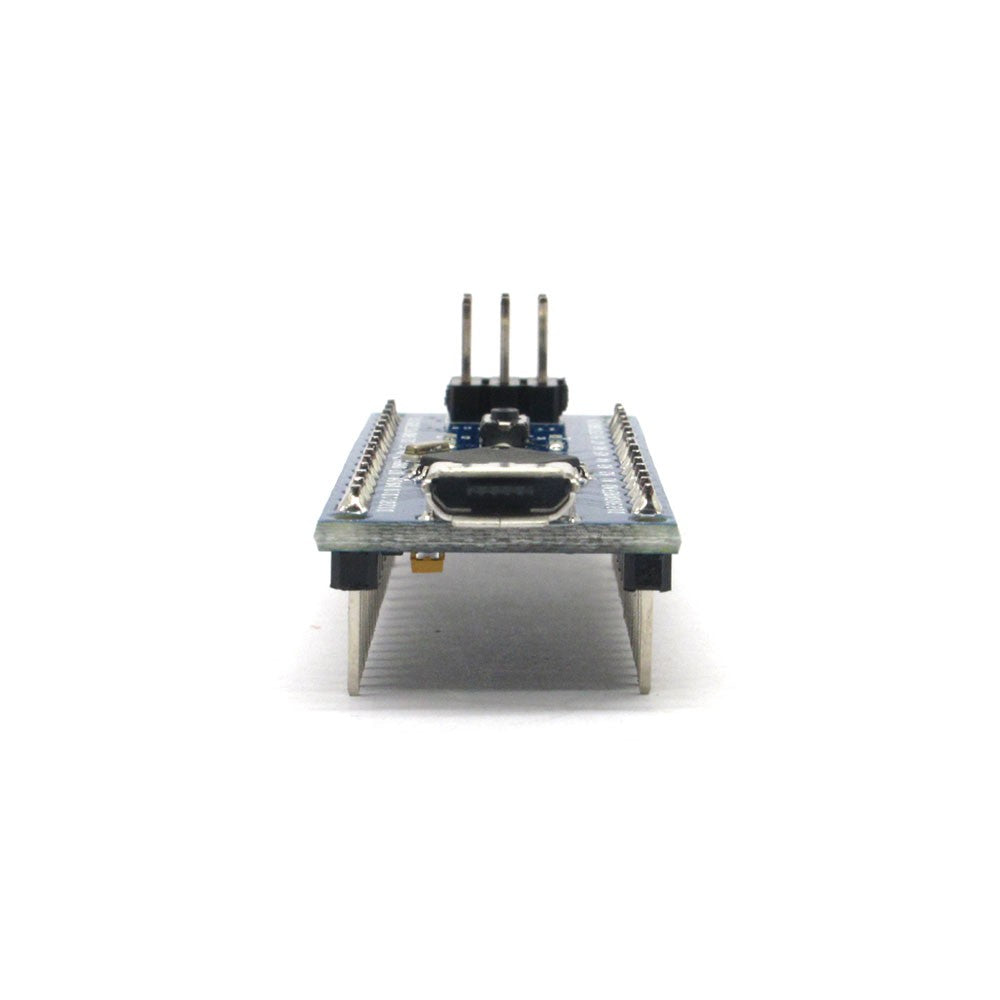

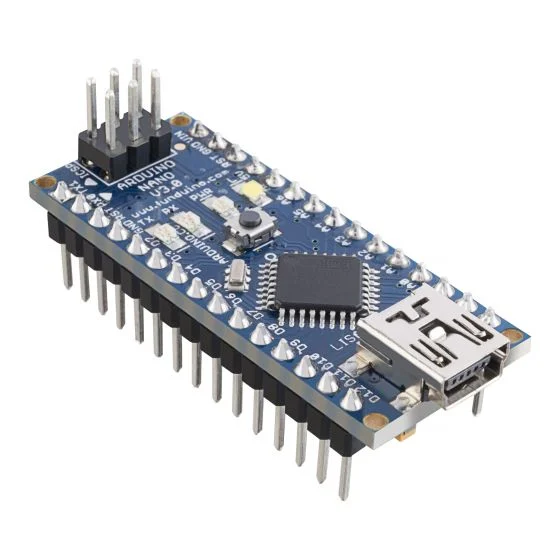

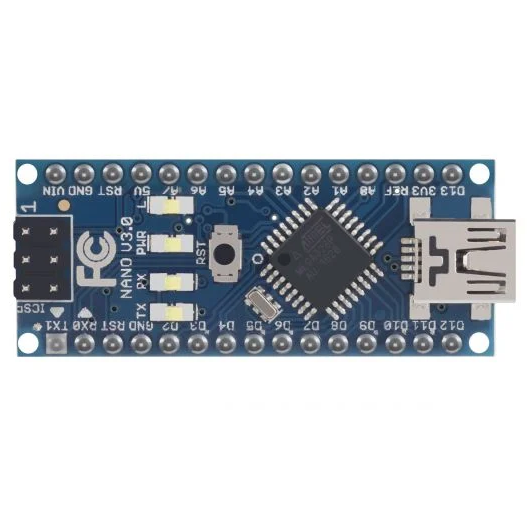

Arduino Nano V3.0 Genérica

Arduino Nano V3.0 Genérica

DEV0054

$ 99.00 MXN Precio incluye IVA

Descripción

El Arduino Nano genérico es una placa de desarrollo de proyectos basados en el ATmega328 (Arduino Nano 3.0) que se usa conectándola a un protoboard. Tiene una funcionalidad similar a Arduino UNO, pero con una presentación diferente.

Esta placa se presenta como una alternativa muy económica y de excelente calidad (basta ver el terminado) para la tarjeta Arduino Nano. Es compatible en todos los aspectos con las tarjetas Arduino Nano y acepta todos los shields y accesorios que se pueden usar en un Arduino Nano original. El microcontrolador empleado es un ATMEGA328 (el mismo del arduino original). Parte del gran precio de esta tarjeta se debe a los circuitos integrados seleccionados y sin embargo, esto no afecta en lo más mínimo su funcionalidad ni pierde en características contra otras tarjetas originales, clones o compatibles.Arduino Nanoboard es una tarjeta pequeña y apta para tarjetas de prueba (protoboard), basada en ATmega328 (Arduino Nano 3.0) o ATmega168 (Arduino Nano 2.x). Tiene más o menos la misma funcionalidad de Arduino Duemilanove, pero en un paquete diferente. Solo le falta un conector de alimentación de CD y funciona con un cable USB mini B en lugar de uno estándar. El diseño y la producción de la Nano está a cargo de Gravitech.

El LED «L» en la placa encenderá en color rojo si el pin digital D13 (pin 16) se encuentran en estado alto, y se apagará cuando este en estado bajo.

El Arduino Nano puede alimentarse de 3 diferentes formas: a través de la conexión USB, de una fuente de alimentación externa no regulada de 6-7V (pin 30), o de una fuente de alimentación externa regulada de 5V (pin 27).

  • Microcontrolador Atmel ATmega328
  • Arquitectura AVR
  • El voltaje de funcionamiento es de 5 V
  • Voltaje de suministro máximo de 6 a 20 V
  • 14 pines de E/S digitales (de las cuales 6 proporcionan salida de PWM)
  • Corriente de CD por pin de E/S de 40 mA
  • Corriente de CD para pin de 3.3 V de 50 mA
  • Memoria flash de 16 kB de la cual 2 kB lo utiliza el gestor de arranque
  • SRAM de 1 kB EEPROM de 512 bytes
  • Velocidad de reloj de 16 MHz
  • Conector USB tipo macho Mini B
  • No incluye cable de alimentación
  • Aplicaciones: Comunicaciones y red


Especificaciones

  • Microcontrolador: ATmega328
  • Voltaje de operación: 5 V
  • Voltaje de entrada mínimo: 7 V
  • Voltaje de entrada máximo: 12 V
  • Pines digitales I/O: 14 (de los cuales 6 proporcionan salida PWM)
  • Pines de entrada analógicas: 8
  • Pines PWM: 6
  • Corriente DC por pin I/O: 40 mA
  • Consumo de corriente: 19 mA
  • Memoria Flash: 32 KB (ATmega328) de los cuales 2 KB son usados por la secuencia de arranque
  • Memoria SRAM: 2 KB (ATmega328)
  • Memoria EEPROM: 1 KB (ATmega328)
  • Velocidad del reloj: 16 MHz
  • Dimensiones: 0.73" x 1.70" (18 x 45 mm)
  • Marca: Genérica
  • Modelo: N5 +
  • Modelo: NANO-V3
  • Modelo; U22
