74HC126 CMOS Búfer de Bus 4 Compuertas de 2 Entradas

74HC126 CMOS Búfer de Bus 4 Compuertas de 2 Entradas

CIM74HC126

$ 13.00 MXN

Precio Regular: $ 20.00
Precio incluye IVA

Descripción

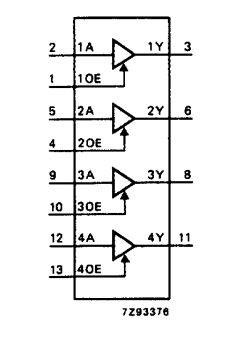

El MM74HC126M es un Buffer no inversor de alta velocidad y de 3 estados, de uso general, que utiliza tecnología CMOS de compuerta de silicio avanzada. Tiene altas salidas de corriente de accionamiento que permiten una operación de alta velocidad incluso cuando se manejan grandes capacidades de bus. Este circuito posee la baja disipación de potencia de los circuitos CMOS, pero tiene velocidades comparables a los circuitos TTL Schottky de baja potencia. El circuito es capaz de conducir hasta 15 entradas Schottky de baja potencia. El MM74HC126 requiere que la entrada de control sea baja para poner la salida en alta impedancia. Todas las entradas están protegidas contra daños debidos a descargas estáticas por diodos a VCC y tierra.



  • Retardo de propagación típico - 13 ns
  • Baja corriente de entrada - 1 μA máximo
  • Baja corriente de reposo - 80 μA máximo
  • Ventilador de 15 cargas LS-TTL

    Especificaciones

    • Tipo: CMOD
    • Familia: 74HC
    • Tipo de circuito lógico: Buffer de buss
    • Número de entradas: 2
    • Corriente de salida: 6 mA
    • Tensión de alimentación mínima: 2 V
    • Tensión de alimentación máxima: 6 V
    • Temperatura de operación mínima. -40 °C
    • Temperatura de operación máxima: 85 °C
    • Encapsulado: DIP

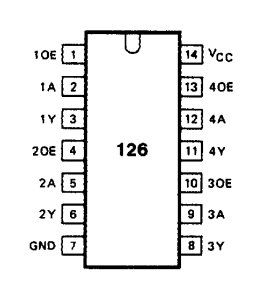

    • Número de pines: 14 pines

      Sustituto

      NTE74HC126

      Documentación

      Nota: Circuito integrado sensible, tomar precauciones durante su manipulación como pulsera antiestática
