Transistor TIP147G Potencia

Transistor TIP147G Potencia

TRATIP147G

$ 116.00 MXN Precio incluye IVA

Descripción

El TIP147 es un transistor PNP de potencia,  diseñado para manejar una corriente continua de -10A y voltaje colector-emisor de -100V, lo que lo hace adecuado para aplicaciones donde se requiere control de potencia, su configuración Darlington permite una alta ganancia de corriente, lo que lo hace útil para amplificar señales débiles en presencia de corrientes altas. El transistor TIP147 tiene como complemento al TIP142 el cual es un transistor NPN que se puede usar en aplicaciones donde se necesite un par complementario NPN-PNP para diseño de etapas de salida, entre otras aplicaciones.

El TIP147 Transistor PNP se utiliza principalmente en aplicaciones de potencia, como control de motores, control de iluminación, fuentes de alimentación conmutadas, y otros circuitos que requieran manejar corrientes y voltajes elevados

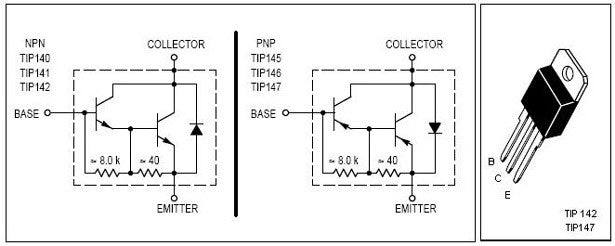

  • Configuración monolítica de Darlington
  • Diodo emisor-colector anti-paralelo integrado
  • Corriente de base 0.5A
  • Resistencia térmica de 1 ° C / W
  • Aplicaciones: Audio, industrial

Información Básica

  • Polaridad del transistor: PNP
  • Voltaje colector emisor VCEO: 100 V
  • Voltaje colector base VCBO: 60 V
  • Voltaje emisor base VEBO: 5 V
  • Disipación de potencia Pd: 125 W
  • Corriente continua del colector DC Ic: 10 A
  • Ganancia de corriente continua  hFE: 1000 hFE
  • Temperatura de operación mínima: -65°C
  • Temperatura de operación máxima: 150 °C
  • Encapsulado TO-218
  • Número de pines: 3

Sustituto

NTE271  TIP145

Documentación

Nota: Se recomienda usar un disipador de calor debido a la disipación de potencia generada durante la operación.
