Transistor TIP142G Potencia

Transistor TIP142G Potencia

TRATIP142G

$ 120.00 MXN Precio incluye IVA

Descripción

El TIP142 es un transistor NPN de tipo Darlington,  diseñado para manejar una corriente continua de 10A y voltaje colector-emisor de 100V, lo que lo hace adecuado para aplicaciones donde se requiere control de potencia, la configuración Darlington permite una alta ganancia de corriente, lo que lo hace útil para amplificar señales débiles en presencia de corrientes altas. El transistor TIP142 tiene como complemento al  TIP147 el cual es un transistor PNP que se puede usar en aplicaciones donde se necesite un par complementario NPN-PNP para diseño de etapas de salida, entre otras aplicaciones.

El TIP142 se utiliza principalmente en aplicaciones de potencia, como control de motores, control de iluminación, fuentes de alimentación conmutadas, y otros circuitos que requieran manejar corrientes y voltajes elevados.
  • Alta ganancia de corriente CC −
    • Min hFE = 1000 @ IC
    • = 5.0 A, VCE = 4 V
  • Voltaje de mantenimiento de colector-emisor - @ 30 mA
    • VCEO (sus) = 100 Vdc (Min) − TIP142
  • Construcción monolítica con resistencia de derivación de emisor base incorporada
  • Estos son dispositivos libres de Pb

  • Aplicaciones: Procesado de señal, administración de potencia, dispositivos portátiles, electrónica de consumo, industrial

Información Básica

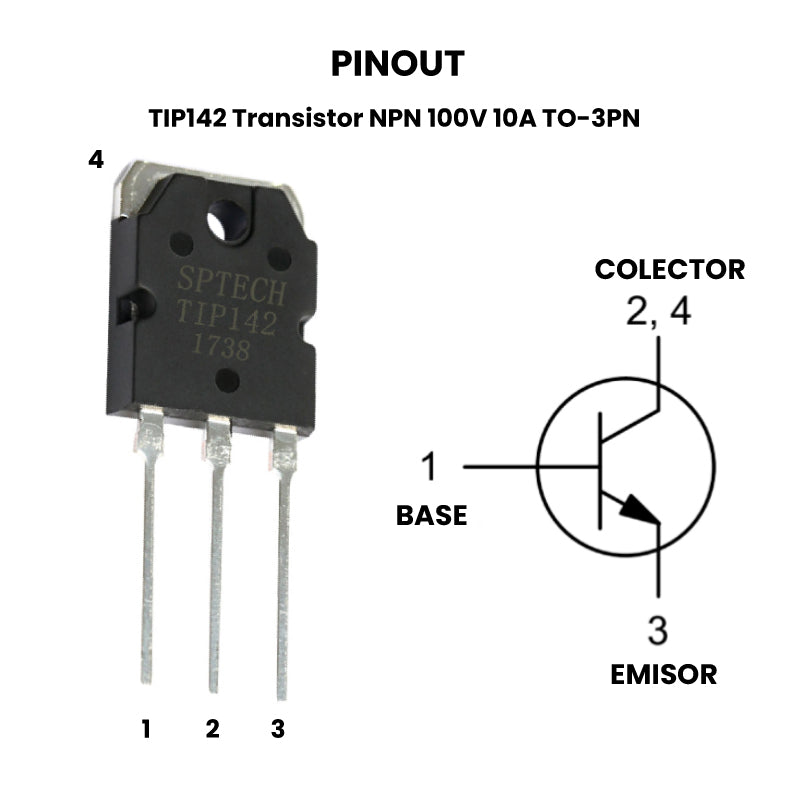

    • Polaridad del transistor: NPN
    • Voltaje colector base VCBO: 100 V
    • Voltaje colector emisor VCEO: 100 V
    • Voltaje emisor base VEBO: 5 V
    • Corriente de colector IC: 10 A
    • Corriente de colector pico IC: 15 A
    • Corriente de base IB: 0.5 A
    • Disipación de potencia de colector PC (Tc=25 °C): 125 W
    • Temperatura de operación mínima: -65 °C
    • Temperatura de operación máxima: 150 °C
    • Encapsulado: TO-247
    • Número de pines: 3

    Sustituto

      NTE270  2SD1197  TIP140  TIP142

    Documentación

    Nota: Se recomienda usar un disipador de calor debido a la disipación de potencia generada durante la operación.
