$ 10.00 MXN Precio incluye IVA

Descripción

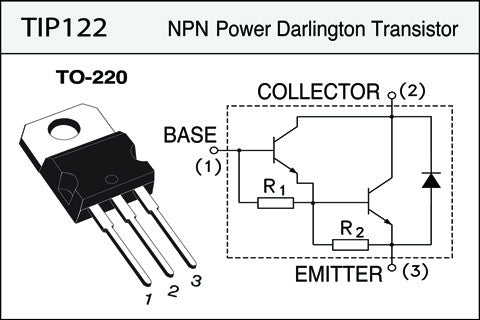

El TIP122 es un transistor con diodo darlington diseñado para su uso en  aplicaciones de conmutación de baja velocidad y amplificación.



  • Voltaje de colector a emisor (Vce) de 100 V
  • Corriente continua de colector (Ic) de 5 A
  • Disipación de potencia de 65 W
  • Rango de temperatura de funcionamiento de la unión de -65 °C a 150 °C
  • Voltaje de saturación de colector a emisor de 2V con Ic=3 A
  • Ganancia de corriente de CD de 1000 con Ic=3 A
  • Complementario al TIP125/126/127
  • Aplicaciones: Procesado de señal, administración de potencia, dispositivos portátiles, electrónica de consumo,industrial

Información Básica

  • Polaridad del transistor: NPN
  • Voltaje colector base VCBO: 100 V
  • Voltaje colector emisor VCEO: 100 V
  • Voltaje emisor base VEBO: 5 V
  • Corriente colector DC Ic: 5 A
  • Disipación de potencia colector Pc (Tc=25°C): 65 W
  • Ganancia de DC hFE: 1000 hFE
  • Temperatura de operación mínima: -65 °C
  • Temperatura de operación máxima: 150 °C
  • Encapsulado: TO-220
  • 3 pines
  • Modelo: BB6 +

Sustituto

NTE261 2SD560  2SD1765  TIP112  TIP120  TIP121  2SD1765  TIP132
