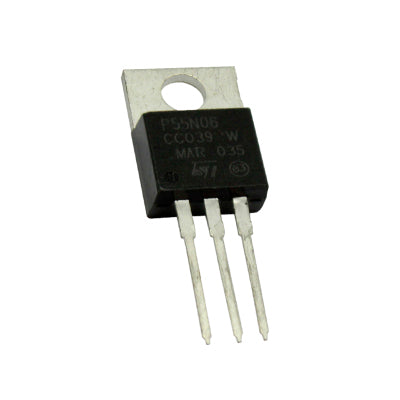

Transistor STP55N06 Mosfet TO220 CH-N 60 V 55 A

Transistor STP55N06 Mosfet TO220 CH-N 60 V 55 A

TRASTP55N06

$ 29.00 MXN Precio incluye IVA

Descripción

El transistor STP55N06 de efecto de campo metal-óxido-semiconductor o MOSFET (en inglés Metal-oxide-semiconductor Field-effect transistor) es un transistor utilizado para amplificar o conmutar señales electrónicas. Es el transistor más utilizado en la industria microelectrónica, ya sea en circuitos analógicos o digitales. Prácticamente la totalidad de los microprocesadores comerciales están basados en transistores MOSFET.

  • Alta capacidad de corriente
  • Alta capacidad dv/dt
  • Datos avalancha repetitivos a 100°C
  • Bajas capacidades intrínsecas
  • Carga compuerta minimizado
  • Tensión de umbral reducida
  • Alta velocidad de conmutación
  • Aplicaciones: Administración de potencia, entorno automotriz (inyección, ABS, airbag, controladores de lámparas, etc.), control de motores, amplificadores de audio, convertidores DC-DC y DC-DA, controladores de regulador, solenoide y relé

Información Básica

  • Polaridad del transistor: Canal N
  • Voltaje de drenaje a fuente VDS: 60 V
  • Voltaje de drenaje a puerta VDGR: 60 V
  • Voltaje de puerta a fuente VGS: ±15 V
  • Corriente continua de drenaje ID: 55 A
  • Corriente de drenaje pulsada IDP: 220 A
  • Corriente de avalancha IAR: 38 A
  • Disipación de potencia máxima PD (Tc=25 °C): 45 W
  • Resistencia de activación RDS(on) typ: 0.02 Ω
  • Temperatura de operación mínima: -65 °C
  • Temperatura de operación máxima: 175 °C
  • Encapsulado: TO-220
  • Número de pines: 3

    Aplicaciones

    • Fuentes conmutadas: Conversión eficiente de energía en fuentes de poder y adaptadores
    • Control de motores: Regulación de velocidad y encendido en motores de corriente directa medianos y pequeños
    • Inversores y convertidores DC-DC: Transformación de voltajes en sistemas de energía solar o vehicular
    • Automoción:  Controladores de luces, sistemas de inyección y otros componentes eléctricos de vehículos
    • Relevadores de estado sólido: Sustitución de interruptores mecánicos para activar cargas de alta potencia con señales lógicas

    Sustituto

    NTE2941    STP55NE06
