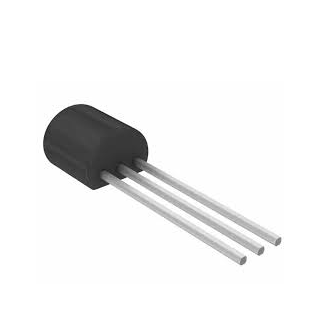

Transistor PN2222 Pequeña Señal

Transistor PN2222 Pequeña Señal

TRAPN2222

$ 2.00 MXN Precio incluye IVA

Descripción

El 2N2222 es comúnmente utilizado en aplicaciones de amplificación y conmutación. Como amplificador, se puede utilizar para aumentar la señal de entrada a un nivel de salida mayor. Como interruptor, se puede utilizar para conectar o desconectar circuitos eléctricos.

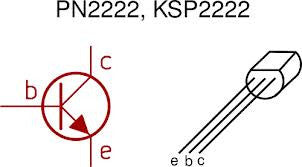

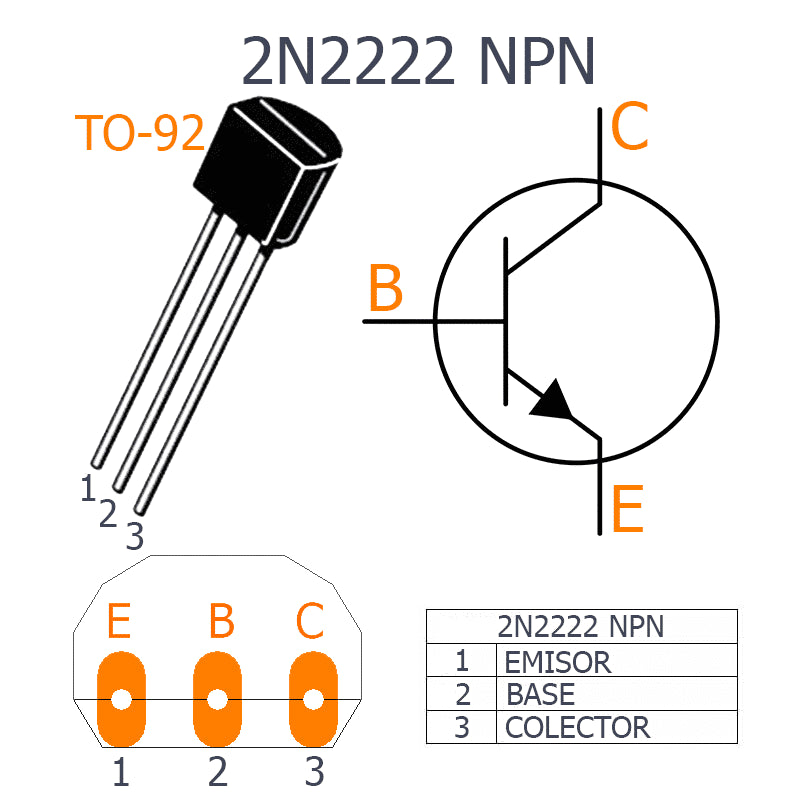

Es importante tener en cuenta que el 2N2222 tiene una tensión máxima de conmutación de hasta 40V y una corriente máxima de hasta 800mA, por lo que es importante no exceder estos límites para evitar dañar el transistor. También es importante tener en cuenta la polaridad del transistor y asegurarse de conectarlo correctamente en el circuito.El transistor PN2222 NPN es un dispositivo electrónico de estado sólido de unión bipolar BJT por sus siglas en inglés (Bipolar Junction Transistor) que utiliza las propiedades del silicio para amplificar señales de voltaje o corriente. Este transistor es de tipo “NPN”, formado por dos capas de material tipo “N”, separadas por otra de tipo “P”. El 2N2222 NPN está protegido por un encapsulado de plástico color negro conocido como TO-92 y cuenta con 3 pines que son base, colector y emisor, donde el emisor se encarga de emitir o inyectar electrones, la base permite transferir o pasar los electrones y el colector se encarga de colectar electrones.


  • Baja corriente de fuga
  • Baja tensión de saturación del colector que permite el funcionamiento a baja tensión
  • Complementario con PN2907
  • Aplicaciones: Administración de potencia, audio, procesamiento de señal, conmutación y propósito general

Información Básica

  • Polaridad del transistor: NPN
  • Voltaje colector base VCBO: 60 V
  • Voltaje colector emisor VCEO: 30 V
  • Voltaje emisor base VEBO: 5 V
  • Corriente colector Ic:  600 mA
  • Disipación de potencia colector Pc (Tc =25°C): 625 mW
  • Frecuencia de transición ft: 300 MHz
  • Ganancia de corriente DC hFE: 300 hFE
  • Temperatura de operación mínima: -55°C
  • Temperatura de operación máxima: 150°C
  • Encapsulado: TO-92
  • 3 pines
  • Modelo: CC20 +
  • Modelo: 870-520

Sustituto

NTE123AP  2N3904  2N4401  BC237B  BC337C  BC338  BC546A  BC547B  BC548B  BC549C  KSC945Y  KSP2907  MPS6531  MPS8099G  PN2222  SS9014C
