Transistor IRFR9024 Mosfet Pequeña Señal CH-P 55 V 11 A

Transistor IRFR9024 Mosfet Pequeña Señal CH-P 55 V 11 A

TRAIRFR9024N

$ 40.00 MXN Precio incluye IVA

Descripción

El transistor IRFR9024NTRPBF de efecto de campo metal-óxido-semiconductor o MOSFET (en inglés Metal-oxide-semiconductor Field-effect transistor) es un transistor utilizado para amplificar o conmutar señales electrónicas. Es el transistor más utilizado en la industria microelectrónica, ya sea en circuitos analógicos o digitales.

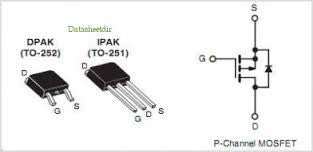

El IRFR9024NTRPBF es un MOSFET de potencia de canal P de -60V diseñado para una conmutación rápida, un diseño de dispositivo resistente y una baja resistencia. El DPAK está diseñado para el montaje en superficie mediante técnicas de soldadura en fase vapor, infrarrojos o por ola. La versión recta del plomo (IRFU, serie de SiHFU) está para las aplicaciones de montaje del agujero pasante. Los niveles de disipación de potencia de hasta 1,5 W son posibles en aplicaciones típicas de montaje en superficie.

  • Valor dinámico dV / dt
  • Avalancha repetitiva
  • Conmutación rápida
  • Aplicaciones: Administración de potencia

Información Básica

  • Polaridad: Canal P
  • Tensión drenaje-fuente Vds: -60 V
  • Tensión Vgs de medición Rds(on): -10 V
  • Tensión umbral Vgs: -4 V
  • Intensidad drenador continua Id: -8.8 A
  • Disipación de potencia Pd: 42 W
  • Resistencia de activación Rds(on) máxima: 0.28 ohm
  • Temperatura de trabajo máxima: 150°C
  • Encapsulado TO-251
  • 3 pines

Aplicaciones

  • Convertidores DC-DC: Manejo de cargas inductivas medianas gracias a su diodo en paralelo integrado y alta capacidad de corriente
  • Control de motores: Manejo de cargas inductivas medianas gracias a su diodo en paralelo integrado y alta capacidad de corriente
  • Fuentes de alimentación:  Regulación y conmutación en fuentes compactas o convertidores DC-DC
  • Control del lado alto (High-side-switch): Permite encender o apagar la energía positiva hacia otros bloques del circuito de forma sencilla
  • Gestión de baterías: Circuitos de protección de carga y control de paso de corriente en equipos portátiles
  • Automatización industrial: Drivers para activar pequeños motores, relés, solenoides o tiras de LEDs desde microcontroladores

Sustituto

No Aplica
