Descripción

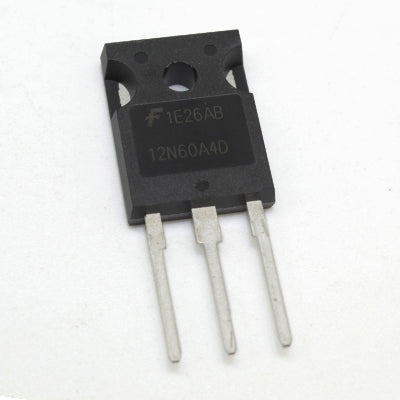

El HGTG12N60A4D es un IGBT de canal N de 600 V con diodo hiperveloz antiparalelo. Esta serie SMPS es miembro de la familia IGBT de conmutación de alto voltaje con compuerta MOS. IGBT combina las mejores características de MOSFET y transistores bipolares. Este dispositivo tiene la alta impedancia de entrada de un MOSFET y la baja pérdida de conducción en estado de un transistor bipolar. Ofrece menor pérdida de conducción y menor pérdida de conmutación para diseñar sistemas confiables y de alta eficiencia. Fairchild ofrece una amplia cartera de dispositivos IGBT por varias tecnologías de proceso de 300V a más de 1200V. El proceso de fabricación optimizado da como resultado un mejor control y repetibilidad de la estructura del lado superior, lo que da como resultado especificaciones más estrictas y un mejor rendimiento EMI. Este producto es de uso general y adecuado para muchas aplicaciones diferentes.


  • Tiempo de caída]=70 ns a TJ = 125 ° C
  • Capacidad SOA de conmutación de 600 V
  • Pérdida de conducción baja
  • Aplicaciones: Control de motor, administración de potencia, industrial

Información Básica

  • Tipo de transistor: IGBT
  • Polaridad: CH-N
  • Voltaje colector-emisor V(br)ceo: 600 V
  • Tensión de saturación colector emisor Vce(on): 2 V
  • Corriente del colector DC: 54 A
  • Disipación de potencia Pd (Tc=25°C): 167 W
  • Temperatura de operación mínima: -55°C
  • Temperatura de operación máxima: 150°C
  • Encapsulado TO-247
  • 3 pines

Sustituto

No Aplica
