Transistor 2SK1118 Mosfet TO220 CH-N 600 V 6 A

Transistor 2SK1118 Mosfet TO220 CH-N 600 V 6 A

TRA2SK1118

$ 42.00 MXN Precio incluye IVA

Descripción

Transistor mosfet 2SK1118 Tipo T  de efecto de campo metal-óxido-semiconductor o MOSFET (en inglés Metal-oxide-semiconductor Field-effect transistor) es un transistor utilizado para amplificar o conmutar señales electrónicas. Es el transistor más utilizado en la industria microelectrónica, ya sea en circuitos analógicos o digitales. Prácticamente la totalidad de los microprocesadores comerciales están basados en transistores MOSFET.

  • Complementario con 2SK1056, 2SK1057 y 2SK1058
  • Buena característica de frecuencia
  • Conmutación de alta velocidad
  • Amplia área de operación segura
  • Modo de mejora
  • Buenas características complementarias
  • Equipado con diodos de protección de puerta
  • Aplicaciones: Relé de accionamiento, motor, amplificador de potencia de baja frecuencia

Información Básica

  • Polaridad: Canal-N
  • Voltaje drenaje fuente VDSS: 600 V
  • Voltaje puerta fuente VGSS: ± 30 V
  • Corriente drenaje ID: 6 A
  • Corriente pulso máxima IDP: 24 A
  • Disipación de potencia PD (TC=25°C): 45 W
  • Resistencia de activación Rds(on) typ: 0.95 Ω
  • Temperatura de operación mínima: -55°C
  • Temperatura de operación máxima: 150 °C

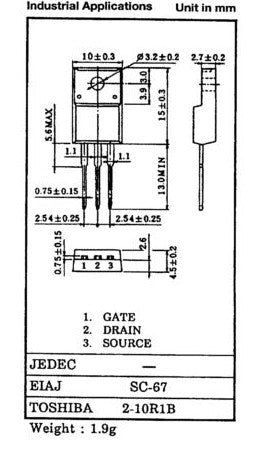

  • Encapsulado: TO-220F
  • 3 pines

Aplicaciones

  • Fuentes de alimentación conmutadas: Se utiliza habitualmente en las etapas de potencia de convertidores AC-DC y DC-DC debido a su baja resistencia en conducción (\(R_{DS(on)}\)), lo que reduce el calentamiento y mejora la eficiencia
  • Balastros electrónicos:  Utilizado en circuitos de iluminación (como lámparas fluorescentes o sistemas HID) para controlar la corriente de manera eficiente a altas frecuencias
  • Controladores de motores:  Sirve para regular la velocidad y dirección de motores pequeños y medianos de corriente continua (DC) mediante modulación por ancho de pulsos (PWM)
  • Inversores de corriente: Se implementa en circuitos que convierten corriente continua a corriente alterna (como inversores solares o sistemas de respaldo UPS)
  • Circuitos de conmutación de carga general: Empleado como interruptor electrónico de alta velocidad para activar o desactivar cargas de alta potencia mediante señales de control de baja tensión (como las de un microcontrolador)

Sustituto

NTE2992  2SK1507   2SK2141   2SK2564   2SK2645   2SK3115
