$ 98.00 MXN Precio incluye IVA

Descripción

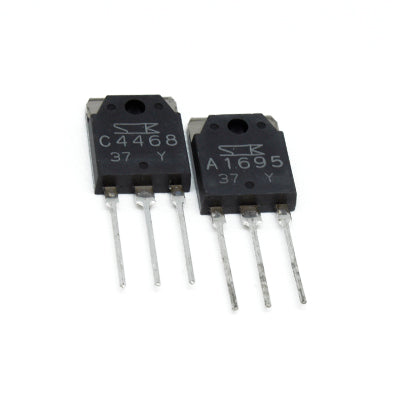

Juego de transistores de potencia 2SA1695 y 2SC4468 complementarios uno del otro (PNP y NPN ) usados como amplificadores de potencia con tipo de difusión triple. Ambos son exactamente iguales en su función, proporcionan la capacidad de la amplificación y / o de la conmutación.
Un transistor NPN está alimentado cuando se suministra una corriente suficiente a la base del transistor. Por lo tanto, la base de un transistor NPN debe estar conectada a una tensión positiva para corriente a flujo en la base. Un transistor PNP es lo opuesto. En un transistor PNP, la corriente fluye fuera de la base (corriente negativa a la base) dando a la terminal de base una más negativa (una inferior) tensión que lo que es suministrado al terminal emisor. Mientras el voltaje en el terminal base es menor que en el terminal emisor en un transistor PNP, la polarización correcta y la corriente negativa efecto se logrará.


  • Transistor planar difuso triple de silicio NPN
  • Transistor planar epitaxial de silicio PNP
  • Amplificador de potencia de AF
  • Interruptor de alta corriente
  • Alto voltaje de ruptura
  • Velocidad de conmutación rápida
  • Aplicaciones: Industrial, amplificación, procesado de señal  y conmutación

Información Básica 2SA1695

  • Polaridad del transistor: PNP
  • Voltaje colector base VCBO: - 140 V
  • Voltaje colector emisor VCEO: -140 V
  • Voltaje emisor base VEBO: - 6 V
  • Corriente colector IC:  - 10 A
  • Disipación de potencia colector (Tc = 25°C) PC: 100W
  • Temperatura de operación mínima: -55 °C
  • Temperatura de operación máxima: 150 °C
  • Encapsulado: TO-3P
  • Número de pines: 3

Información Básica 2SC4468

  • Polaridad del transistor: NPN
  • Voltaje colector base VCBO: 200 V
  • Voltaje colector emisor VCEO: 140 V
  • Voltaje emisor base VEBO:  5 V
  • Corriente colector IC:  10 A
  • Disipación de potencia colector (Tc = 25°C) PC: 100 W
  • Temperatura de operación mínima: -55 °C
  • Temperatura de operación máxima: 150 °C
  • Encapsulado TO-3P
  • Número de pines: 3

Sustituto

2SA1695 = NTE37
2SC4468 = NTE2308
