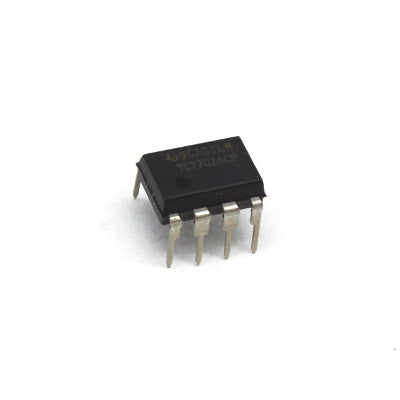

TL7702ACP

$ 8.00 MXN Precio incluye IVA

Cantidad

Descripción

Descripción

Circuito Integrado TL7702ACP la parte principal de este circuito es una fuente de voltaje de referencia, que consiste en una referencia de banda prohibida con compensación de temperatura muy estable. Se debe conectar un capacitor externo (típ. 0.1μF) a la salida de voltaje Vref, para reducir la influencia de transitorios rápidos en el voltaje de suministro. El voltaje en la entrada SENSE se divide por un divisor de resistencia y se compara con el voltaje de referencia mediante un comparador. Para lograr una mayor precisión, este divisor se ajusta en la sonda de la oblea. Cuando se detecta que el voltaje de entrada es menor que el voltaje umbral, se activa el tiristor, que descarga el condensador de temporización Ct. También es posible disparar el tiristor a través de la entrada RESIN mediante un nivel lógico (nivel TTL, activo bajo). El tiristor se apaga de nuevo cuando el voltaje en la entrada SENSE (o la entrada RESIN) aumenta más allá del umbral, o - durante caídas cortas del voltaje de suministro - la corriente de descarga del capacitor se vuelve menor que la corriente de retención del tiristor.

Generador de reinicio de encendido
Generación de reinicio automático después de la caída de voltaje
Amplio rango de voltaje de suministro
Sensor de voltaje de precisión
Referencia de voltaje con compensación de temperatura
Salidas de reinicio verdaderas y complementarias
Duración del pulso ajustable externamente

Especificaciones

Número de Supervisores / Monitores: 1
Tipo de reajuste: Active-alto, Activo-Baja
Tensión de alimentación mínima: 3.5 V
Tensión de alimentación máxima: 18 V
Umbral de voltaje: 2.53 V
Corriente de alimentación: 1.8 mA
Temperatura de funcionamiento mínima: 0 ° C
Temperatura de funcionamiento máxima: 70 ° C
Encapsulado DIP
8 pines
