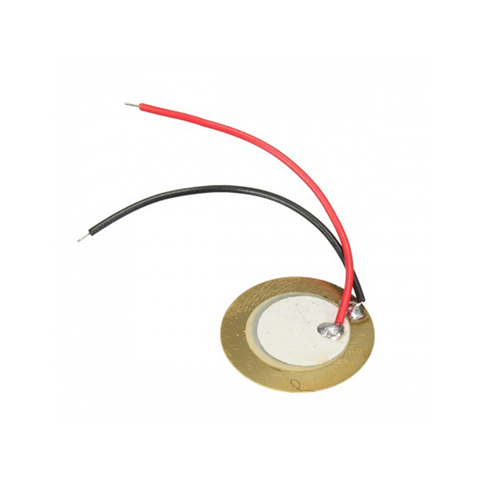

Sensor Piezoeléctrico 3 cm Altavoz Aluminio

Sensor Piezoeléctrico 3 cm Altavoz Aluminio

ROB0810

$ 10.00 MXN Precio incluye IVA

Descripción

Transductor piezoeléctrico 15 mm, es un pequeño elemento que acumula carga eléctrica de algunos materiales sólidos en respuesta a una tensión mecánica y que se aprovecha para la producción de voltaje, utiliza el efecto piezoeléctrico para detectar vibraciones, golpes y presión para convertir en señales eléctricas.

El zumbador piezoeléctrico es un dispositivo basado en la teoría del efecto piezoeléctrico, el cual es utilizado para medir presión, aceleración, tensión o fuerza, transformando las lecturas en señales eléctricas. Los componentes básicos de este dispositivo constan de un disco cerámico piezoeléctrico, electrodos de plata para el contacto y un diafragma metálico (latón o acero inoxidable) y los cables (positivo y negativo).

Su funcionamiento es el siguiente: el zumbador aplica un voltaje oscilante a la cerámica. Esta deformación rápida y constante de la placa (cerámica + metal) genera vibraciones que crean ondas sonoras, a diferentes frecuencias. Estos dispositivos son ligeros, económicos y se utilizan para señales acústicas en una amplia gama de aplicaciones como alarmas, electrodomésticos, instrumentos musicales, equipos de control y juguetes electrónicos.

  • Con cables polarizados (Rojo y negro)
  • Permiten convertir la presión aplicada a un voltaje
  • Pueden funcionar como sensor o como bocina de baja calidad
  • Aplicaciones: Detección de golpes, medicina e industria

Especificaciones

  • Tipo: Piezoeléctrico 3 cm
  • Voltaje de salida: 5 V
  • Frecuencia resonante: 6.0 +/- 0.6 KHz
  • Impedancia resonante máxima: 500 Ohms
  • Capacitancia estática: 12 nF +/- 30%
  • Temperatura de operación mínima: -20 °C
  • Temperatura de operación máxima: 70 °C
  • Diámetro: 15mm ± 0.1mm
  • Largo de cables: 10 cm
  • Color: Dorado con blanco
  • Número de cables: 2
  • Modelo: AR1641
  • Modelo: X24 +
  • Modelo: 870-346

Para probar su funcionamiento, puedes usar un multímetro y hacer las siguientes 2 pruebas:

  1. Prueba de continuidad/resistencia: Pon el multímetro en la escala más alta de Ohmios. No debería marcar continuidad (debe dar circuito abierto o una resistencia infinita). Si marca 0, está en corto

  2. Prueba de voltaje: Pon el multímetro en la escala de milivoltios DC (mV)

    • Conecta las puntas a los cables del sensor piezoeléctrico

    • Presiona o da golpecitos suaves al disco

    • Si ves que los números en la pantalla saltan (generan voltaje), el piezoeléctrico está  en buenas condiciones

También puedes probarlo con una conexión básica, con un Arduino:

  • Si quieres que suene (Actuador)
    Para generar sonido, necesitas una señal oscilante (AC o PWM), ya que si solo le aplicas corriente directa (DC) constante, solo hará un “click” al conectar y desconecta
    • Con Arduino/Microcontrolador: Conecta el negro a GND y el rojo a un pin digital (ej. Pin 9). Usa la función tone(9, 3000); para hacerlo sonar a su frecuencia de resonancia (3KHz).

  • Si quieres detectar golpes (Sensor)
    Ideal para baterías electrónicas o alarmas de vibración

    • Conecta el negro a GND y el rojo a una entrada analógica (ej. A0)

      Importante: Los piezoeléctricos pueden generar picos de voltaje altos que podrían dañar tu microcontrolador. Se recomienda poner una resistencia de 1MΩ en paralelo (unida a ambos cables) para drenar el exceso de energía
