Teclado Matricial de Membrana 4 X 4

Teclado Matricial de Membrana 4 X 4

ROB0188

$ 28.00 MXN Precio incluye IVA

Descripción

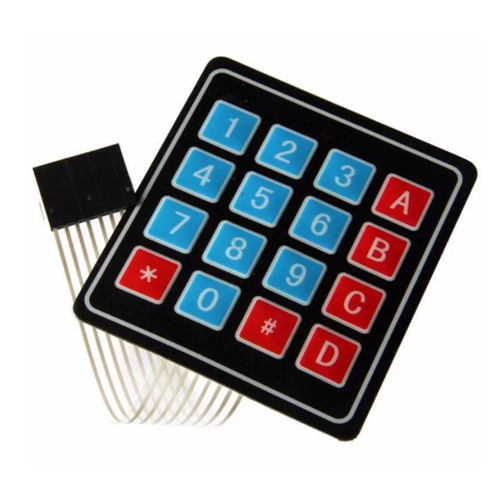

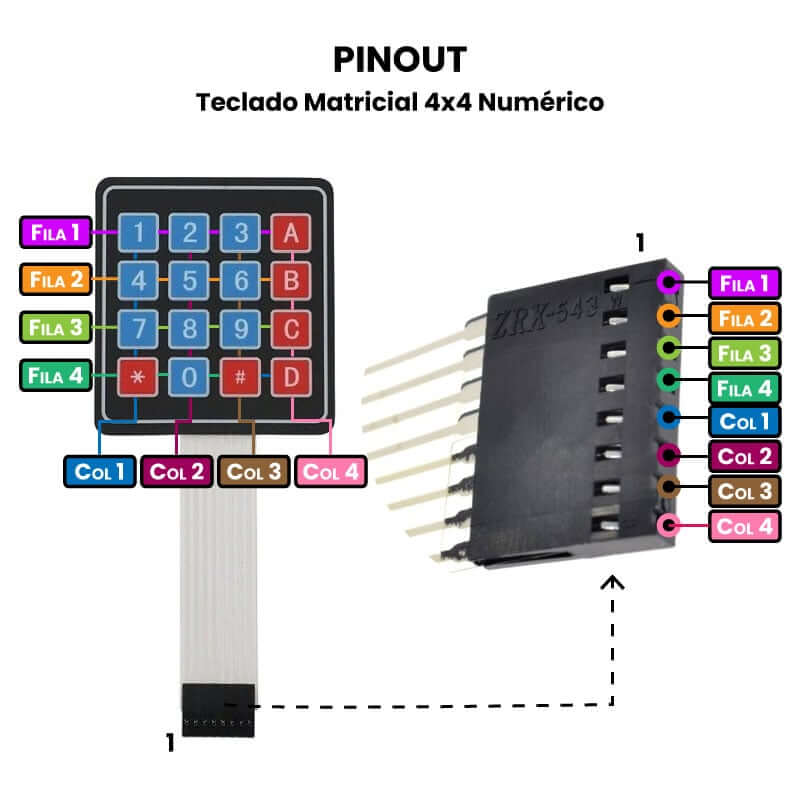

Teclado matricial 4 x 4  tipo estampa recomendado para  tus proyectos con Arduino o microcontroladores cuando se necesite colocar algún código numérico en aplicaciones como creación de cajas de seguridad, controles de acceso o  activación por medio de algún botón del teclado. Es de membrana semiflexible cuenta con 16 teclas y con conexión  de 8 pines con cable extra plano. Este teclado es un simple arreglo de botones conectados en filas y columnas, de modo que se pueden leer varios botones con el mínimo número de pines requeridos. El teclado matricial 4×4 está constituido por  filas (A,B,C,D) y columnas (1,2,3,4). Las 16 teclas necesitan sólo 8 pines del microcontrolador, en lugar de los 16 pines que se requerirían para la conexión de 16 teclas independientes.
El teclado matricial 4×4 está constituido por 4 filas y 4 columnas, en total tiene 16 teclas, las cuales normalmente requerirían de 16 pines de un microcontrolador como Arduino, por ejemplo, sin embargo al se reste un teclado matricial solo requiere de 8 pines, pero ¿Cómo logra el microcontrolador detectar que tecla esta siendo presionada? para ello supongamos que la tecla ‘5’ está presionada. El microcontrolador establecerá la fila correspondiente a la tecla ‘5’ en alto nivel lógico. Al leer las columnas, detectará que la columna correspondiente también está en bajo nivel lógico, lo que indica que se ha presionado la tecla ‘5’.



  • Mayor resistencia al agua y al polvo
  • Adhesivo en la parte posterior
  • Cable de cinta plana de 8.7 cm de largo aprox (incluido el conector)
  • Conector tipo DuPont hembra de una fila y 8 contactos con separación estándar 0.1" (2.54mm)
  • Aplicaciones: Sistemas de seguridad,  selección de menús, entrada de datos en sistemas embebidos, proyecto educativo

Especificaciones

  • Tipo teclado: Matriz 4 x 4
  • Composición teclado: Membrana semi flexible
  • Número de botones: 16
  • Orden de  los botones: Organización matricial
  • Número de filas: 4
  • Número de columnas: 4
  • Tiempo de rebote (Bounce time): ≤5 ms
  • Voltaje de alimentación mínimo: 3.3 V
  • Voltaje de alimentación máximo: 24 V
  • Corriente operativa máxima: 30 mA
  • Resistencia de aislamiento: 100 MΩ (@ 100 V)
  • Voltaje que soporta el dieléctrico: 250 VRMS (@ 60Hz, por 1 min)
  • Dimensiones: 7.6 cm X 6.9 cm
  • Largo de cable: 8.7 cm
  • Temperatura de operación mínima: 0 °C
  • Temperatura de operación máxima: 50 °C
  • Modelo: Teclado-16
  • Modelo: B1  +
  • Modelo: OKY0272
