STA515W
CIRSTA515W
Descripción
El STA515W es un medio puente cuádruple monolítico escenario en Tecnología Multipower BCD. El dispositivo se puede utilizar como puente doble o reconfigurar, por conectando el pin CONFIG a los pines VDD, como un Puente con capacidad de doble corriente. El dispositivo está diseñado, en particular, para ser el etapa de salida de un estéreo totalmente digital de alta eficiencia amplificador. Es capaz de entregar 10 W x 4 canales en 4 Ω cargas con 10% THD en V CC = 18 V en configuración unipolar. También puede entregar 20 W + 20 W en 8- Ω cargas con 10% THD en V CC = 18 V en configuración BTL o, en configuración BTL en paralelo simple, 40 W en un 8- Ω carga con 10% THD en V CC = 26 V. Los pines de entrada tienen un umbral proporcional a el voltaje en el pin VL. El STA515W viene en un PowerSSO de 36 pines paquete con almohadilla expuesta hacia abajo (EPD).
- Baja distorsión de ancho de pulso de entrada / salida
- 200 metros Ω R dsON salida DMOS complementaria etapa
- Entradas lógicas compatibles con CMOS
- Protección térmica
- Salida de advertencia térmica
- Protección de subtensión
- Protección contra cortocircuitos
Especificaciones
- Suministro de voltaje Vcc (Pins 4, 7, 12, 15): 400 V
- Voltaje máximo en pins 23 to 32: 5.5 V
- Disipación de potencia (Tc=70°C): 21 W
- Temperatura de operación mínima: 0°C
- Temperatura de operación máxima: 70°C
- Encapsulado SOP

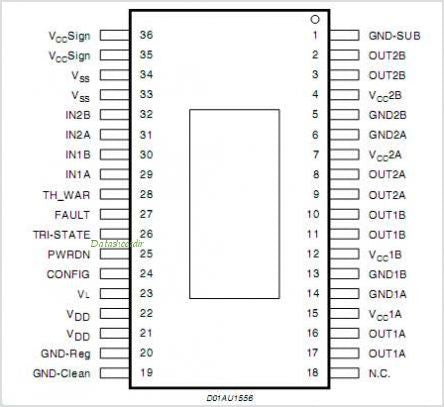

- 36 pines
Sustituto
No Aplica
