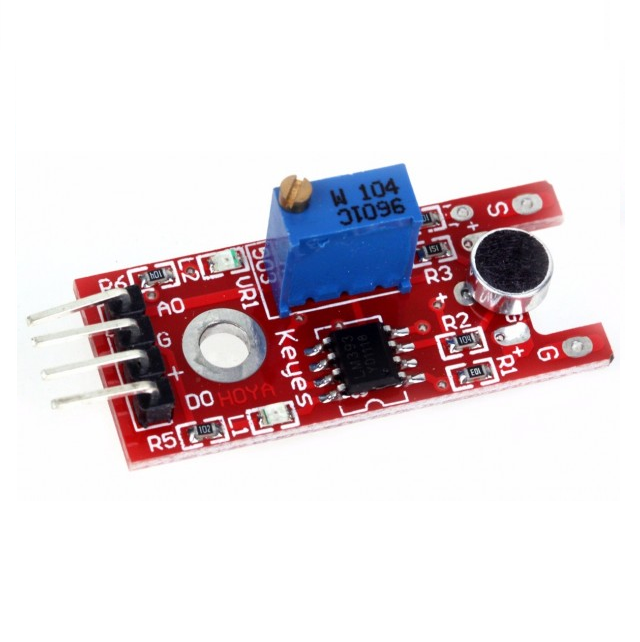

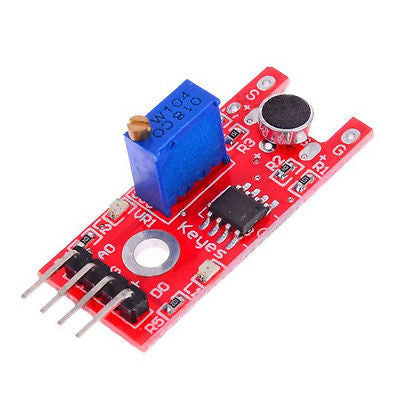

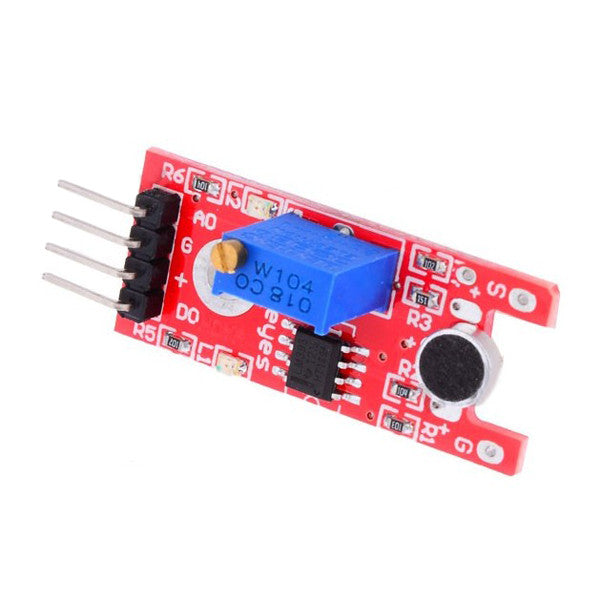

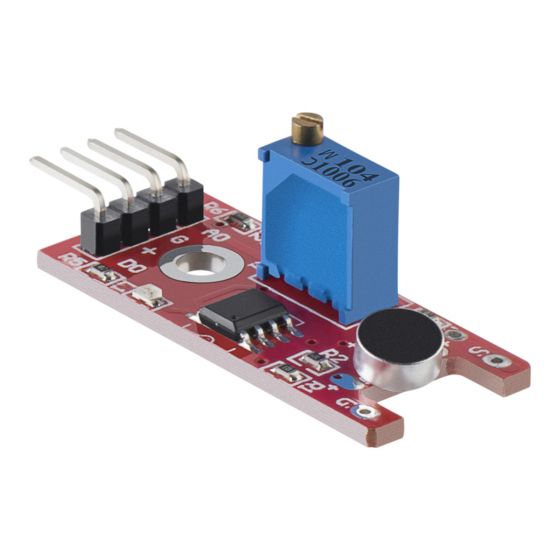

Módulo Sensor Detector de Sonido Breakout KY-038

Módulo Sensor Detector de Sonido Breakout KY-038

ROB0673

$ 39.00 MXN Precio incluye IVA

Descripción

El modulo KY-038 es un sensor de detección de sonido diseñado para captar variaciones acústicas en el ambiente como golpes, palmadas o voces mediante un micrófono de condensador. Este sensor permite medir la intensidad del sonido y cuenta con una salida digital que se activa cuando el nivel de sonido supera un umbral previamente ajustado con un potenciómetro. También incluye una salida analógica que proporciona una señal proporcional a la intensidad del sonido detectado.

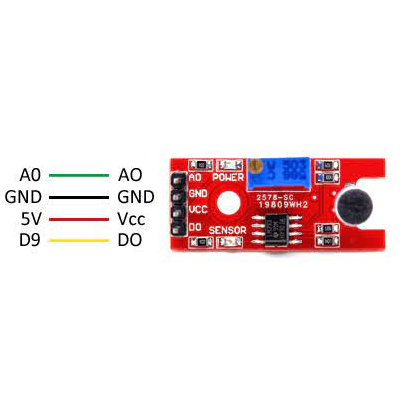

Cuenta con 2 salidas diferentes una salida analógica y una salida digital para escoger cada una de acuerdo al uso o proyecto que se requiera.:

  • Analógica (A0): Lleva toda la información que está detectando el micrófono
  • Digital(D0): Obtendremos una salida de encendido o apagado que se activa cuando el sonido supera un cierto volumen. Dicha salida de alta o baja se puede configurar mediante el ajuste del umbral

La salida analógica varía su nivel de voltaje (0-5 V) de acuerdo a la intensidad del sonido.

La salida digital que activa un estado lógico alto cuando detecta algún sonido, este estado también enciende el LED situado en la tarjeta del sensor, el cual prenderá a la vez que se activa la salida digital.

El nivel de activación de la salida digital puede ajustarse mediante el potenciómetro trimpot ubicado en la tarjeta del sensor de acuerdo al nivel de sonido necesario para su activación.

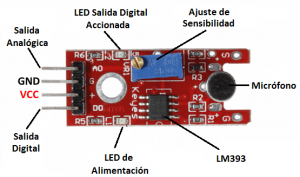

El sensor tiene 3 componentes principales en su placa de circuito. Primero, la unidad de sensor en la parte frontal del módulo, que mide el área físicamente y envía una señal analógica a la segunda unidad, el amplificador. El LM396 amplificará la señal, de acuerdo con el valor resistente del potenciómetro, y envía la señal a la salida analógica del módulo. El tercer componente es un comparador que apaga la salida digital y el LED si la señal cae por debajo de un valor específico.

El sensor micrófono tiene múltiples aplicaciones en robótica y domótica, por ejemplo en casas inteligentes, es común instalarlo, y mediante un sonido de aplauso, poder encender una lampara de cualquier habitación de nuestra casa, también se puede colocar este sensor en un robot para que éste siga un determinado sonido.

  • LED indicación de encendido
  • LED de salida del comparador
  • Señal de salida de un solo canal
  • Con orificio para sujetar a superficie plana
  • Sensibilidad ajustada por potenciómetro (100 KOhms)
  • La señal de salida efectiva es a bajo nivel
  • Cuando detecta sonido, la salida es activa en BAJO y el LED correspondiente enciende
  • Micrófono de condensador eléctrico
  • Señal de salida de bajo nivel utilizada para la luz de control de sonido
  • Compatible con Arduino
  • Aplicaciones: Audio, proyectos de estudiantes con Arduino, sistemas de alarma con sonido



Especificaciones

  • Chip principal: LM393
  • Tipo: Detector de sonido
  • Tipo interfaz: Analógica / digital
  • Tipo de micrófono: Electret
  • Voltaje de alimentación mínimo: 4 V
  • Voltaje de alimentación máximo: 6 V
  • La distancia máxima de inducción: 0.5 metros
  • Gama de frecuencias: 100 – 10.000 Hz
  • Sensibilidad: – 46 ± 2,0, (0dB = 1V / Pa) a 1K Hz
  • La sensibilidad mínima a ruido: 58 dB
  • Dimensiones: 35 mm X 14.5 mm
  • Número de pines: 4
  • Modelo: KY-038
  • Modelo: OKY3135
