Módulo Sensor Detector de Sonido Breakout K1208047

Módulo Sensor Detector de Sonido Breakout K1208047

ROB0674

$ 19.00 MXN Precio incluye IVA

Descripción

El módulo sensor de sonido tiene la capacidad de detectar la amplitud del sonido y establecer un rango para enviar una señal de activación tipo digital. Con ayuda del preset que incluye en el misma PCB, podemos calibrar el nivel de sonido que que activara la señal. Al rebasar el límite establecido se envía una señal digital por el pin de salida del módulo.

Como muchos de nuestros módulos, el modulo detector de sonido incluye un amplificador operacional LM393 que en este caso es usado como comparador de señal.

Tiene un voltaje de alimentación de 4 V a 6 V lo cual lo hace perfectamente compatible con Arduino, PIC, AVR, Raspberry y la mayoría de microcontroladores comerciales.

Este módulo tiene dos salidas de información:

  • Analógica (A0): Lleva toda la información que está detectando el micrófono
  • Digital(D0): Obtendremos una salida de encendido o apagado que se activa cuando el sonido supera un cierto volumen. Dicha salida de alta o baja se puede configurar mediante el ajuste del umbral

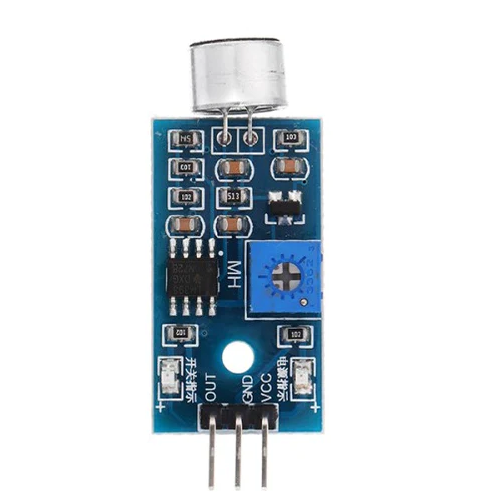

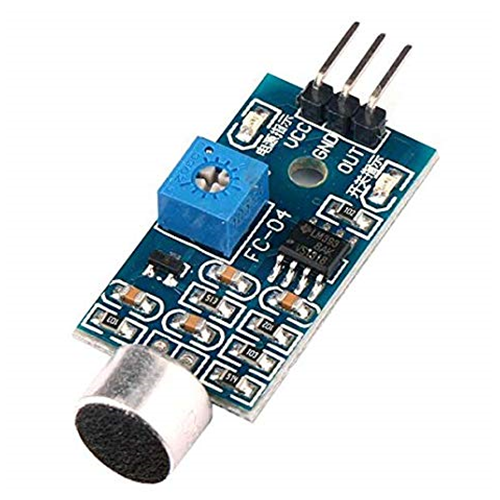

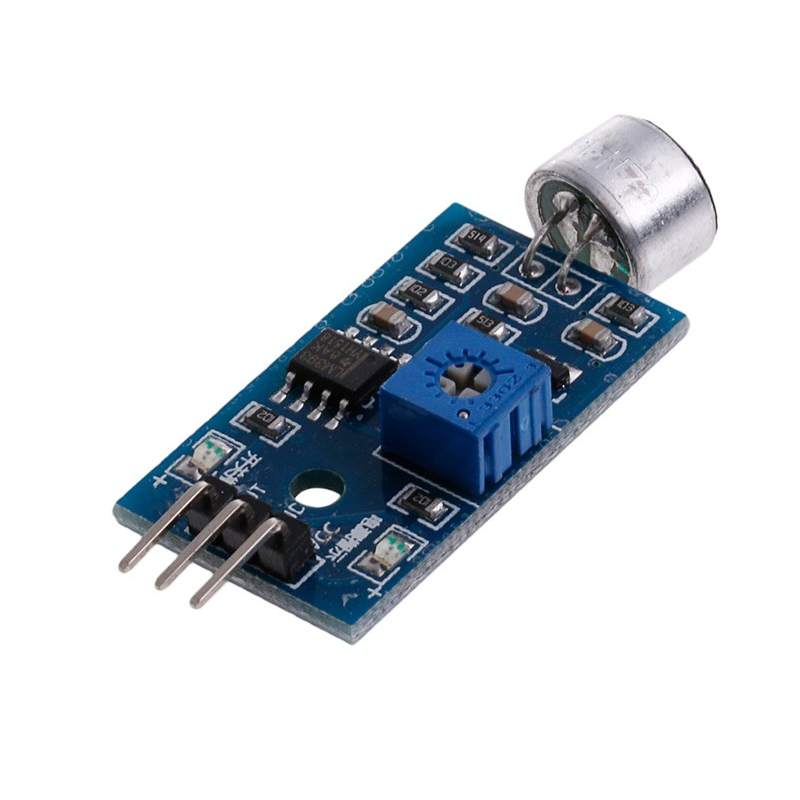

El sensor tiene 3 componentes principales en su placa de circuito. Primero, la unidad de sensor en la parte frontal del módulo que mide el área físicamente y envía una señal analógica a la segunda unidad, el amplificador. El LM396 amplificará la señal, de acuerdo con el valor resistente del potenciómetro, y envía la señal a la salida analógica del módulo. El tercer componente es un comparador que apaga la salida digital y el LED si la señal cae por debajo de un valor específico.

Puede ser utilizado en infinidad de aplicaciones como lo son la sincronización con luces activadas por sonido así como sistemas de seguridad contra ruido, como pasatiempo para diferentes proyectos entre otras muchas aplicaciones.

  • LED indicación de salida de señal
  • Señal de salida de un solo canal
  • Con orificio para fijar a superficie plana
  • Sensibilidad o ganancia ajustada por potenciómetro (100 KOhms)
  • Capacidad de enviar la señal de salida en modo analógico o digital, según los pines de conexión
  • La señal de salida efectiva es a bajo nivel
  • La distancia máxima de inducción: 0.5 metros
  • Compatible con Arduino
  • Aplicaciones: Automatización, para encender o apagar algún dispositivo

Especificaciones

  • Función: Sensor detector de audio o sonido
  • Chip principal: LM393
  • Voltaje de alimentación mínimo: 4 V
  • Voltaje de alimentación máximo: 6 V
  • Respuesta en frecuencia: 50 – 20,000 Hz
  • Sensibilidad: 48-66 dB
  • Impedancia: 2,200 Ohms
  • Dimensiones: 32 mm X 16 mm
  • Número de pines: 3
  • Modelo: K1208047
  • Modelo: E9 +
  • Modelo: OKY3138
