Descripción

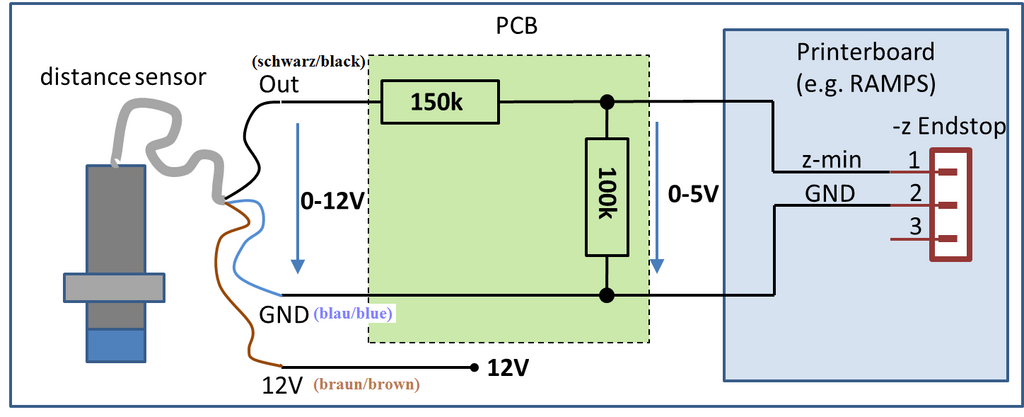

Los sensores inductivos son utilizados como detectores de proximidad de objetos metálicos. Son muy utilizados en sistema de automatización industrial, como contadores de objetos, o para activar alguna acción en la presencia de algún objeto metálico. Su aplicación en impresoras 3D es de gran utilidad pues permite realizar una auto calibración de nivel, para que el sistema sepa definir su posición relativa a la plataforma de impresión.

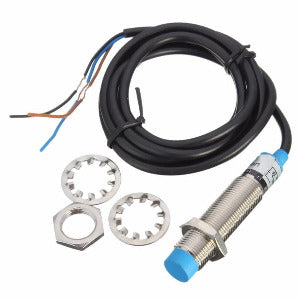

Sensor de proximidad LJ12A3-4-Z/BX inductivo con switch de detección NPN. El sensor viene con los accesorios para su montaje. Funciona de 6 a 36 V y tiene una distancia de detección de 4 mm. Ideal para contabilizar artículos, e implementar en lineas de producción, etc.

El LJ2A3-4ZBX es un sensor inductivo que se utiliza como indicador de posición o proximidad de materiales ferrosos o metálicos. Puede ser un excelente apoyo en el diseño de robots de sumo para detectar al oponente, así como en procesos donde se requiera contar o detectar objetos metálicos o ferrosos. Es ampliamente utilizado en la industria para el control de procesos. Cuando está cerca de un objeto metálico, su indicador de estado de salida es un led que nos ayuda visualmente en la detección. También se puede utilizar como contador de giros en una rueda dentada o metálica. Tiene la ventaja de poder ser alimentado en un rango de voltaje de 6-36 V además de generar una respuesta hasta una velocidad de 500 Hz su forma cilíndrica con un tamaño estándar M12 también lo hace muy fácil de instalar ya que también tiene dos tuercas de sujeción

Fácil de usar
Con cable de 3 hilos
Led indicador de estado, prende al detectar el objeto metálico de lo contrario estará apagado
Aplicaciones: Proximidad de objetos, seguridad, automatización industrial, contador de objetos, contadores, limites de carrera, detector de metales etc.

Especificaciones

Modelo: LJ12A3~4~Z/BX
Tipo de sensor: Proximidad inductivo
Objetos de detección: Metálicos
Detección de objetos: Conductor
Tipo de salida: NPN
Estado del interruptor: Normalmente abierto (NO)
Distancia de detección: 4mm ± 10%
Voltaje de alimentación mínimo: 6 V
Voltaje de alimentación máxima: 36 V
Corriente de salida: 300 mA
Respuesta en frecuencia: 0.5 Khz

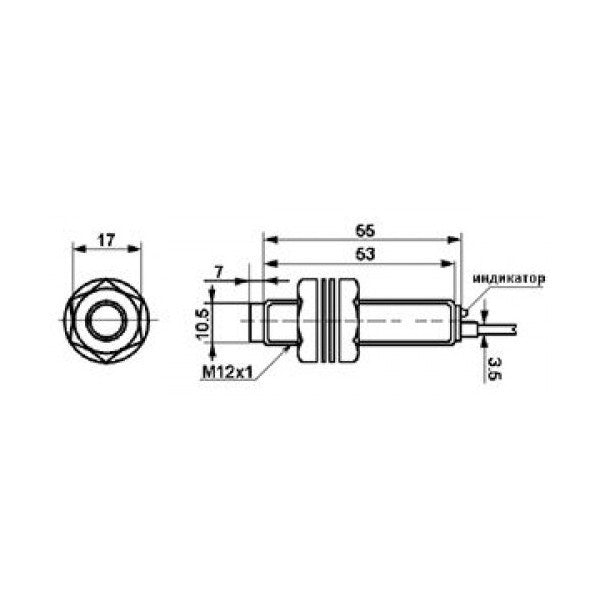

Diámetro de la cabeza: 12 mm
Distancia de detección: 4 mm
Conexión por cable de 3 hilos

Marrón: +VCC
Negro: Salida (NPN)
Azul: GND

Temperatura de operación mínima: -25 ºC
Temperatura de operación máxima: 55 ºC
Largo del cable: 1 m
Dimensiones: 6.2 cm X 2 cm
Modelo: SINDNPN
Modelo: D21 +
Modelo: OKY3279
