Sensor Monitoreo de Pulso Cardíaco AD8232

Sensor Monitoreo de Pulso Cardíaco AD8232

ROB0055

$ 110.00 MXN Precio incluye IVA

Descripción

El AD8232 sensor de pulso cardíaco es una tarjeta de costo bajo usado para medir la actividad eléctrica del corazón. Esta actividad eléctrica puede ser registrada como un electrocardiograma -ECG- o una salida como una lectura analógica. Los electrocardiogramas pueden ser extremadamente ruidosos, por lo que el AD8232 actúa como un amplificador operacional que ayuda a obtener una señal clara de los intervalos PR y QT fácilmente.

El AD8232 es un bloque de señales integradas condicionadas para ECG y otras aplicaciones de medición biopotenciales. Está diseñado para extraer, amplificar y filtrar pequeñas señales biopotenciales en presencia de condiciones ruidosas, así como aquellas creadas por el movimiento o la colocación de electrodos.

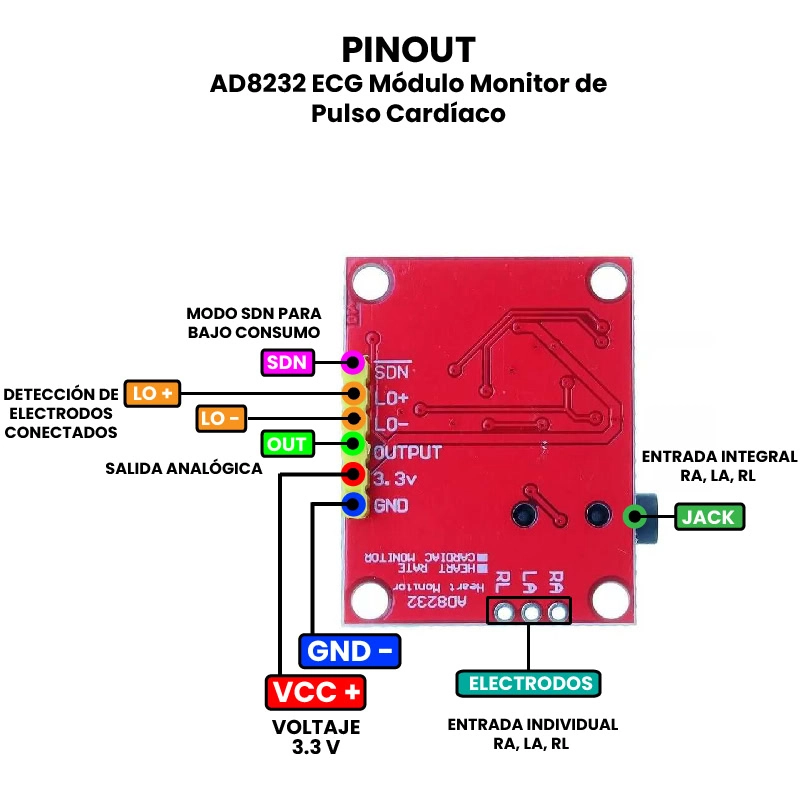

El AD8232 proporciona nueve conexiones desde el circuito en el que puedes soldar pines, cables u otras conexiones. Las salidas SDN, LO+, LO-, OUTPUT, 3.3V y GND proporcionan los pines esenciales para operar el monitor con un Arduino u otra tarjeta de desarrollo. También se proporcionan en esta tarjeta los pines RA (Right Arm), LA (Left Arm) yRL (Right Leg) para conectarlos y usar tus propios sensores. Adicionalmente hay un LED indicador que emite pulsos luminosos al ritmo del bombeo del corazón. Los sensores biomédicos -electrodos- y los cables para electrodos se requieren para usar el monitor.

  • Compatible con Arduino
  • Respuesta rápida
  • Larga vida y bajo costo

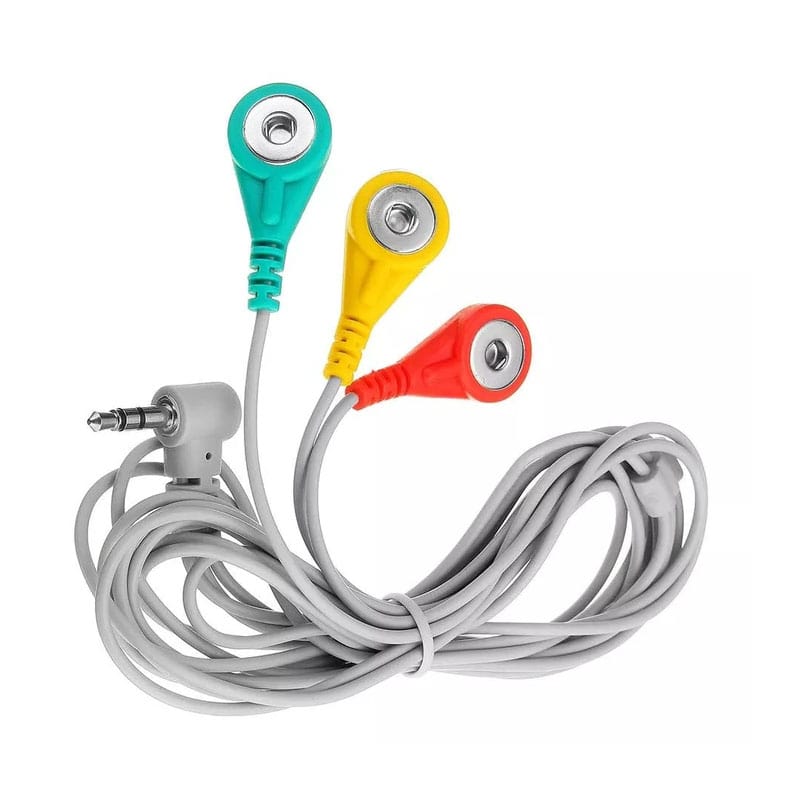

  • Jack de 3.5 mm para la conexión de los cables para electrodos
  • Led Indicador que se prenderá conforme al ritmo cardíaco
  • Modo de configuración ECG o electrocardiograma y la salida como lectura analógica
  • Obtiene señales de los intervalos PR Y QT
  • Está diseñado para extraer, amplificar y filtrar pequeñas señales biográficas
  • Ganancia elevada (G=100), con bloqueo de corriente DC
  • Aplicaciones: Detector de frecuencia o pulso cardíaco

Especificaciones

  • Medición: Pulso cardíaco
  • Tipo de señal o salida: Analógica
  • Voltaje de operación: 3.3 V
  • Consumo de corriente: 170uA
  • Rechazo de ruido a 60Hz: 80 dB
  • Configuraciones: 2 o 3 electrodos
  • Número de electrodos: 3
  • Temperatura nominal mínima: 0°C
  • Temperatura nominal máxima: 70 ℃
  • Temperatura de trabajo mínima: -40°C
  • Temperatura de trabajo máxima: 85°C
  • Diámetro: 27.8 mm x 35.6 mm
  • Largo de cable: 1 m
  • Modelo: AD8232

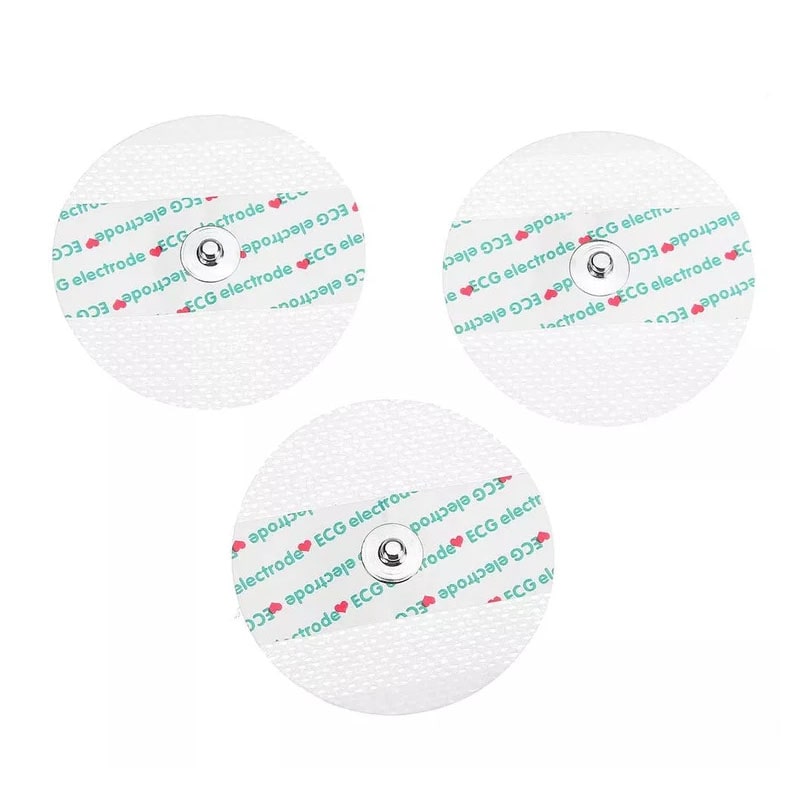

Nota: Para tener una buena lectura del módulo AD8232 debe de retirar la mica que protege al gel conductor que viene integrado con los electrodos y pegarlos en los puntos específicos del cuerpo humano, de lo contrario tendrás lecturas erróneas, de igual manera cuando se empieza a secar el gel conductor de los electrodos obtendrás malas lecturas, por lo que te recomendamos intercambiar los parches de los electrodos periódicamente
