Descripción

Los sensores inductivos son utilizados como detectores de proximidad de objetos metálicos. Son muy utilizados en sistema de automatización industrial, como contadores de objetos, o para activar alguna acción en la presencia de algún objeto metálico. Su aplicación en impresoras 3D es de gran utilidad pues permite realizar una auto calibración de nivel, para que el sistema sepa definir su posición relativa a la plataforma de impresión.

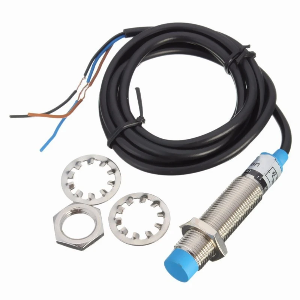

Sensor de proximidad LJ12A3-4-Z/BY inductivo con switch de detección PNP. El sensor viene con los accesorios para su montaje. Funciona de 6 a 36 V y tiene una distancia de detección de 4 mm. Ideal para contabilizar artículos, e implementar en lineas de producción, etc.

El LJ2A3-4ZBY es un sensor inductivo que se utiliza como indicador de posición o proximidad de materiales ferrosos o metálicos. Puede ser un excelente apoyo en el diseño de robots de sumo para detectar al oponente así como en procesos donde se requiera contar o detectar objetos metálicos o ferrosos. Es ampliamente utilizado en la industria para el control de procesos. Cuando está cerca de un objeto metálico, su indicador de estado de salida es un led que nos ayuda visualmente en la detección. También se puede utilizar como contador de giros en una rueda dentada o metálica. Tiene la ventaja de poder ser alimentado en un rango de voltaje de 6-36 v además de generar una respuesta hasta una velocidad de 500 Hz su forma cilíndrica con un tamaño estándar M12 también lo hace muy fácil de instalar ya que también tiene dos tuercas de sujeción.

Fácil de usar
Con cable
Salida: Normalmente Abierto NO
Materiales detectables: Hierro/aleaciones de acero
Led indicador de estado, prende al detectar el objeto metálico de lo contrario estará apagado
Aplicaciones: Proximidad de objetos, seguridad, automatización industrial, contador de objetos

Especificaciones

Tipo de sensor: Proximidad inductivo
Objetos de detección: Metálicos
Detección de objetos: Conductor
Tipo de salida: PNP
Estado del interruptor: Normalmente abierto
Distancia de la detección: 4 mm
Voltaje de alimentación mínimo: 6 V
Voltaje de alimentación máxima: 36 V
Corriente de salida: 300 mA
Respuesta en frecuencia: 0.5 Khz
Diámetro de la cabeza: 12 mm
Distancia de detección: 4 mm

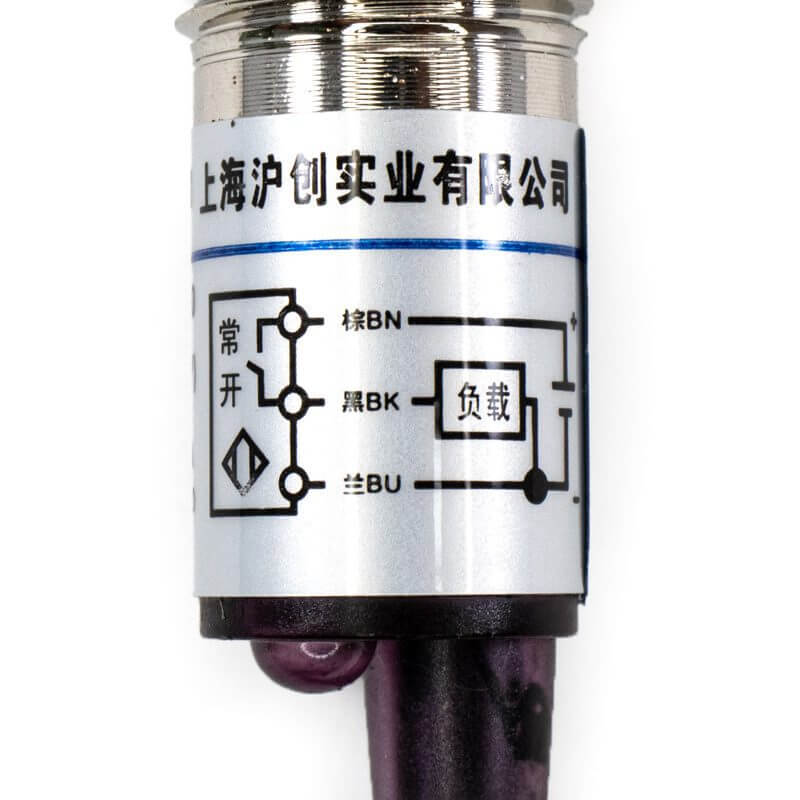

Conexión por cable de 3 hilos
- Marrón: +VCC
- Negro: Salida (PNP)
- Azul: GND
Temperatura de operación mínima: -25 ºC
Temperatura de operación máxima: 55 ºC

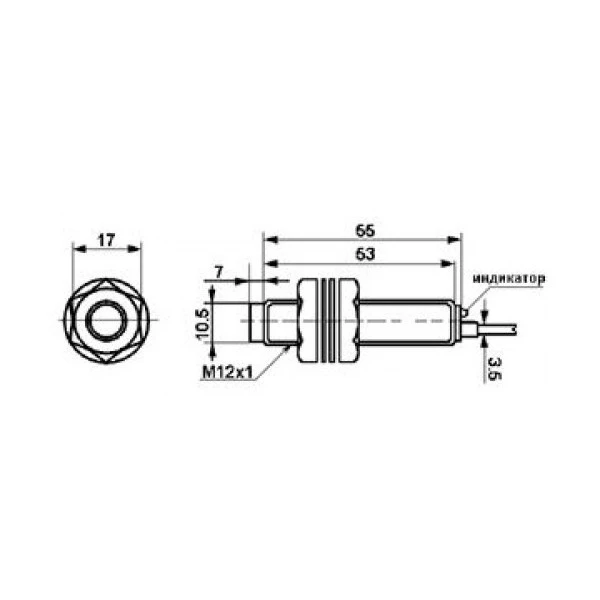

Dimensiones: 6.2 cm X 2 cm
Modelo: LJ12A3- 4-Z/BY
Modelo: F19 +

Pines

Marrón: (VCC) 6 – 36V DC
Negro: Salida PNP NO
Azul: GND

Documentación

Datasheet
Concepto Sensor de proximidad
Concepto Sensor de proximidad inductivo
Presentación Sensores de proximidad por Autonics
Tutorial Arduino + Sensor inductivo por Hetpro
Tutorial Arduino + Sensor inductivo por Luis LLamas
Video Arduino + Sensor inductivo + optoacoplador
Video Tipos de sensores inductivos NPN y PNP
