Sensor de Flujo de Agua 30L/MIN
ROB0611
Descripción
El sensor de flujo YF-S201 es ideal para medir el flujo de agua por medio de un rotor interno que se activa por efecto hall y es adecuado para tuberías estándar (1/2″). Envía pulsos por cada rotación ocasionado por el flujo, siendo que cada pulso es de aproximadamente 2.25 mililitros. Este módulo te permite para medir el flujo del agua, o por ejemplo de un invernadero, o en su casa como en un proyecto donde resulta muy importante conocer el consumo de liquido. Este sensor se instala en la linea del agua, y utiliza un sensor de efecto Hall. Sirve para medir la cantidad de líquido que se ha movido a través de él. El aspa del sensor tiene un pequeño imán atado, y hay un sensor magnético de efecto Hall, en el otro lado del tubo de plástico se puede medir la cantidad de vueltas de la aspa de viento que ha hecho a través de la pared de plástico. Este método permite que el sensor permanezca seguro y seco.

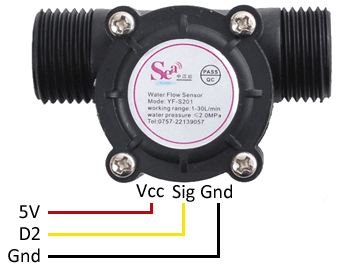

El sensor viene con tres cables: rojo (voltaje de alimentación de 5 a 18 V), negro (a tierra) y amarillo (salida de impulsos de efecto Hall). Al contar los pulsos de la salida del sensor, puede seguir fácilmente el movimiento del fluido: cada pulso es de aproximadamente 2.25 mililitros.
Ten en cuenta que esto no es un sensor de precisión, y la frecuencia del pulso varía un poco dependiendo de la velocidad de flujo, la presión del fluido y la orientación del sensor. Se necesitará una cuidadosa calibración si se requiere más que un 10 % de precisión.
- Cuenta con rosca de entrada de 3/4"
- Consta de tres cables
- Compatible con Arduino
- Aplicaciones: Industrial, proyectos
Especificaciones
- Tipo de sensor: Flujo de Agua
- Tipo de salida: TTL (5V)
- Voltaje de alimentación mínimo: 5 V
- Voltaje de alimentación máxima: 18 V
- Consumo de corriente máximo: 15 mA a 5 V
- Trabajo Caudal: 1 a 30 litros / minuto
- Humedad de trabajo Rango: 35% -80% de humedad relativa
- Precisión: ± 2%
- Rango de flujo: 1-30L/min
- Modo de detección: Vertical
- Presión máxima del agua: 2.0 MPa
- Ciclo de trabajo de la salida: 50 % + 10 %
- Tiempo de subida de la salida: 0.04 us
- Tiempo de caída de la salida: 0.18 us
- Velocidad de flujo características del pulso: Frecuencia (Hz) = 7.5 * Caudal (L/ min)
- Pulsos por litro: 450
- Durabilidad: un mínimo de 300.000 ciclos
- Temperatura de funcionamiento mínima: -25
- Temperatura de funcionamiento máxima: 80 ℃
- Largo del cable: 15 cm
- Conexiones nominales de tubería: 1/2"
- Diámetro exterior: 0.78”
- Diámetro de la rosca: 1/2"
- Dimensiones: 2.5“ X 1.4” X 1.4"
- Número de cables: 3
- Material: Plástico
- Color: Negro
- Modelo: E18 +
- Modelo: 3430-0
- Modelo: OKY3430-0
Documentación
- Hoja de datos
- Manual roscas de tuberia
- Tutorial con Arduino
- Tutorial alternativo
- Página Wiki en seeedstudio
- British Standard Pipe (BSP)
- Como desplegar en una pantalla LCD el ritmo de flujo de agua
- Cómo funcionan los sensores de nivel de líquido magnéticos
- Lectura del ritmo de flujo de agua con el sensor de flujo de agua
