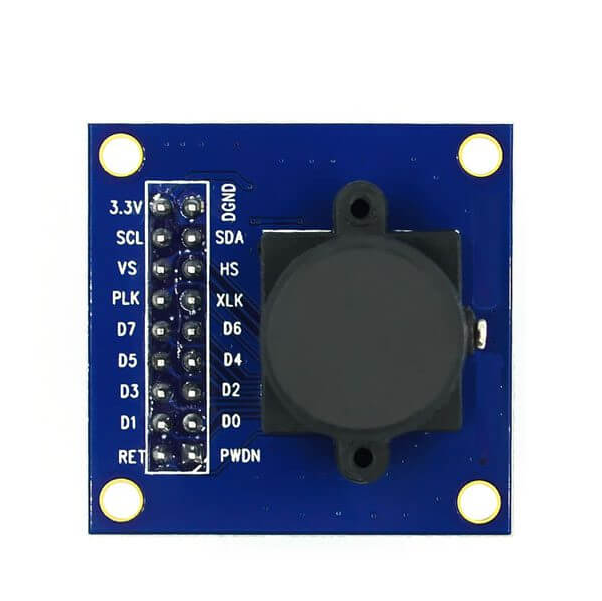

Módulo Cámara OV7670 640 x 480

Módulo Cámara OV7670 640 x 480

ROB0587

$ 99.00 MXN Precio incluye IVA

Descripción

La  cámara VGA OV7670 640×480 es un módulo de captura de imágenes de bajo costo y tamaño compacto, ampliamente utilizado en proyectos de electrónica y sistemas embebidos para obtener fotografías o video en resolución VGA (640×480 píxeles). Funciona mediante un sensor CMOS que convierte la luz captada a través de su lente en señales eléctricas, las cuales son procesadas internamente para generar una salida digital compatible con microcontroladores. El módulo transmite la información de imagen a través de una interfaz SCCB (Serial Camera Control Bus) o pines paralelos, permitiendo ajustar parámetros como brillo, contraste y balance de blancos.El módulo de cámara OV7670 se caracteriza por ser económico y por su amplia gama de funcionalidades en un dispositivo tan pequeño, con el cual se pueden llevar a cabo la captura de toda clase de imágenes a una resolución de muy buena calidad.
Este módulo está basado en un sensor de imagen de Omnivision OV7670 (resolución de 8 Bits) que mejora la calidad de imagen mediante la reducción o la eliminación de la óptica de electrónica o defecto, tales como fijo patrón de ruido, la cola- floreciente, claro y de color estable de la imagen, además del polvo flotante. Cuenta con una cámara VGA, siendo la más económica que se puede encontrar en el mercado. Se puede usar para proyectos en donde se requiera una buena resolución de la imagen (de manera económica). Las imágenes son capturadas a través del sensor OV760 almacenándose en la memoria FIFO, dando el tiempo necesario a la CPU externa, lo cual permite una disponibilidad a través de un bus SCCB (que prácticamente es un I2C-RawRGB), RGB (GRB4:02:02, RGB565/555/444), YUV (4:2:2 ) y YCbCr (4:2:2), como las líneas del OV7670 que informan del barrido vertical (VSYNC) y horizontal (HREF). Por el contrario, las líneas de datos del OV7670 están conectadas al AL422 para almacenar en él la imagen capturada. Es la salida de esta memoria FIFO, así como las líneas necesarias para controlar la lectura de la misma, las que son accesibles desde el conector del módulo. El usuario puede controlar totalmente la calidad de la imagen, formato de datos y el modo de transmisión, el proceso de procesamiento de imagen de funciones incluyendo las curvas de gamma, balance de blancos, la saturación, tonalidades cromáticas. Esta cámara es comúnmente usada para el control automático de exposición, control automático de ganancia, balance de blancos automático, eliminación automática de las rayas, calibración del nivel de negro automático de luz. Control de la calidad de imagen incluyendo la saturación de color, tonalidad, gamma, nitidez ANTI_BLOOM-ISP la cual tiene una función de compensación para eliminar el ruido y los píxeles de soporte muertos para una imagen de escala cuando haya pérdida de la luz de la lente compensación 50/60Hz de detección automática de saturación, (ajuste UV). Ajuste del borde para una mejora automática de ajuste de reducción de ruido.

La Cámara VGA OV7670 640×480 se utiliza en aplicaciones de visión artificial, reconocimiento de imágenes, seguimiento de objetos, lectura de códigos y sistemas de seguridad de bajo costo, así como en proyectos educativos y de investigación en procesamiento de imágenes. Es ideal para integrar en robots móviles, drones, sistemas de detección y monitoreo, o como sensor visual en proyectos de automatización. Su compatibilidad abarca diversas tarjetas de desarrollo como Arduino (modelos con suficiente memoria y velocidad de procesamiento, como Arduino Mega), ESP32, Raspberry Pi, STM32, FPGA y otros microcontroladores que soporten comunicación por interfaz SCCB/I²C y datos en paralelo. Gracias a su bajo consumo y tamaño reducido, es una opción práctica y económica para implementar visión en sistemas embebidos.

  • Bajo costo
  • Flexibilidad de uso
  • Autoajustes de nivel de saturación (UV)
  • Autodetección de Flicker (50/60 Hz)
  • Compatible con luz LED y strobe
  • ISP incluye reducción de ruido y corrección de defectos
  • Alta sensibilidad en ambientes de poca iluminación
  • Bajo voltaje, adecuado para aplicaciones portátiles
  • Bajo voltaje de operación para aplicaciones de embebidos
  • Modo de navegación  por fila
  • Aplicaciones: Microcontrolador

Especificaciones

  • Voltaje de entrada mínimo: 2.5 V
  • Voltaje de entrada máximo: 3 V
  • Potencia de funcionamiento: 60 mW/15 fps VGA YUV
  • Tamaño de la lente: 1/6"
  • Ángulo de visión: 25°
  • Máxima velocidad de fotogramas: 30 fps VGA
  • Sensibilidad: 1.3V/(lux- seg)
  • Señal a ruido: 46 dB
  • Rango dinámico: 52 dB
  • Formatos de imagen: VGA, CIF (hasta CIF 40×30)
  • Resolución VGA: 640x480 pixeles (30 fps)
  • Parpadeo: 50Hz/60Hz automático de detección
  • Control automático de imagen: Aec, agc, awb, abf, ablc
  • Control de calidad de la imagen:  Saturación de color, Hue, gamma, nitidez y anti-floreciente
  • Temperatura de funcionamiento mínima: -30°C
  • Temperatura de funcionamiento máxima: 70°C
  • Modelo: OKY3553 +
  • Modelo: OV7670

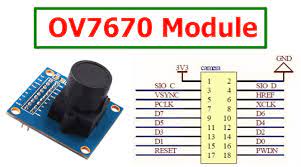

Documentación

Nota: El OV7670 funciona a 3.3 V y algunos pines no son tolerantes a 5 V. Si usas Arduino Mega, asegúrate de alimentarlo desde 3.3 V y revisar que las entradas no excedan ese voltaje.
