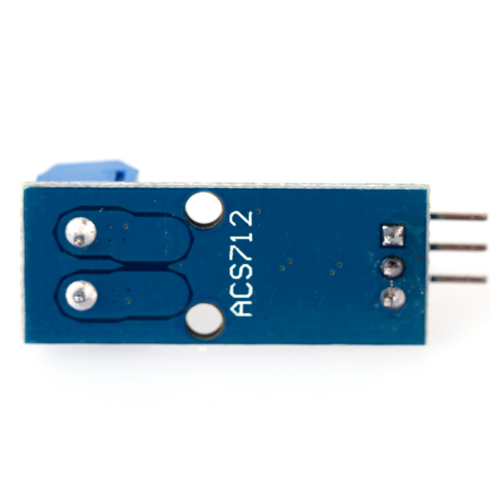

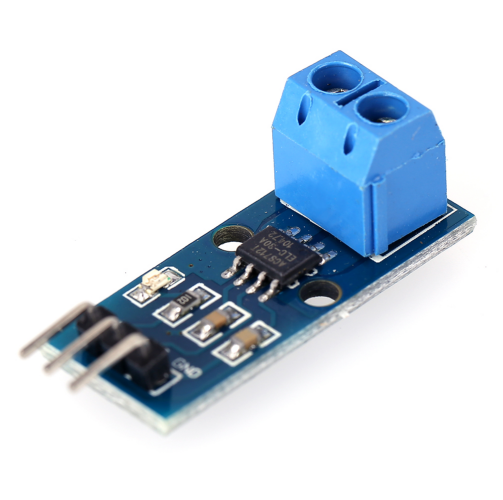

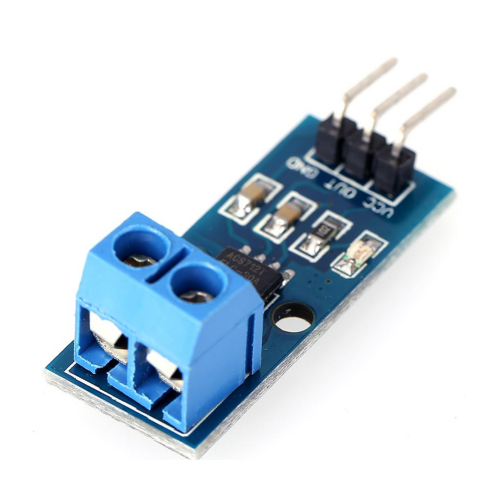

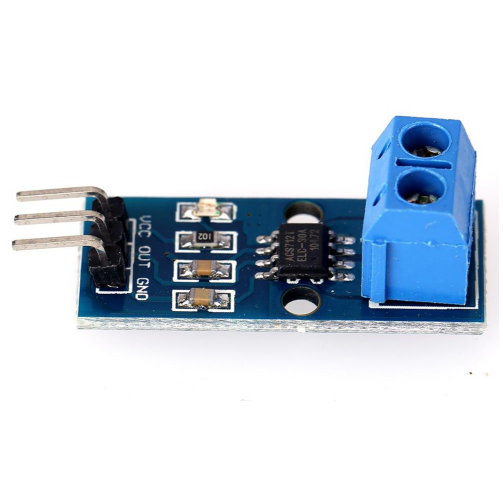

Módulo Sensor de Corriente Efecto Hall Breakout ACS712

Módulo Sensor de Corriente Efecto Hall Breakout ACS712

ROB0665

$ 55.00 MXN Precio incluye IVA

Descripción

El ACS712 es un sensor de corriente por efecto hall  que provee una solución económica y precisa para medir corriente en AC o DC, ya sea en ambientes industriales o comerciales. Este Sensor funciona transformando un campo magnético surgido del paso de la corriente por un alambre de cobre interno en el sensor, y convirtiendo este campo en un voltaje variable. Esto significa que a mayor cantidad de corriente que tengamos, mayor voltaje vamos a tener en un pin.

Internamente trabaja con un sensor de efecto Hall que detecta el campo magnético surgido de el paso de la corriente por un alambre de cobre interno y convirtiendo este campo en un voltaje variable. Esto significa que a mayor cantidad de corriente que tengamos, mayor voltaje vamos a tener en un pin.

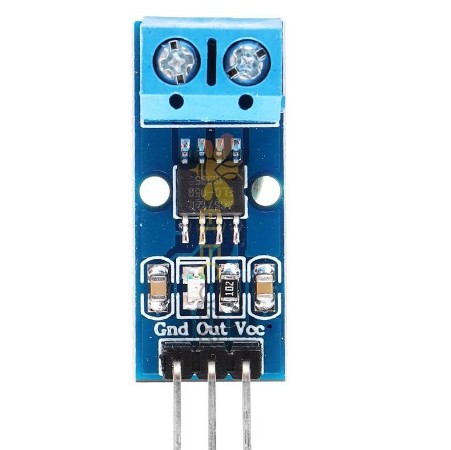

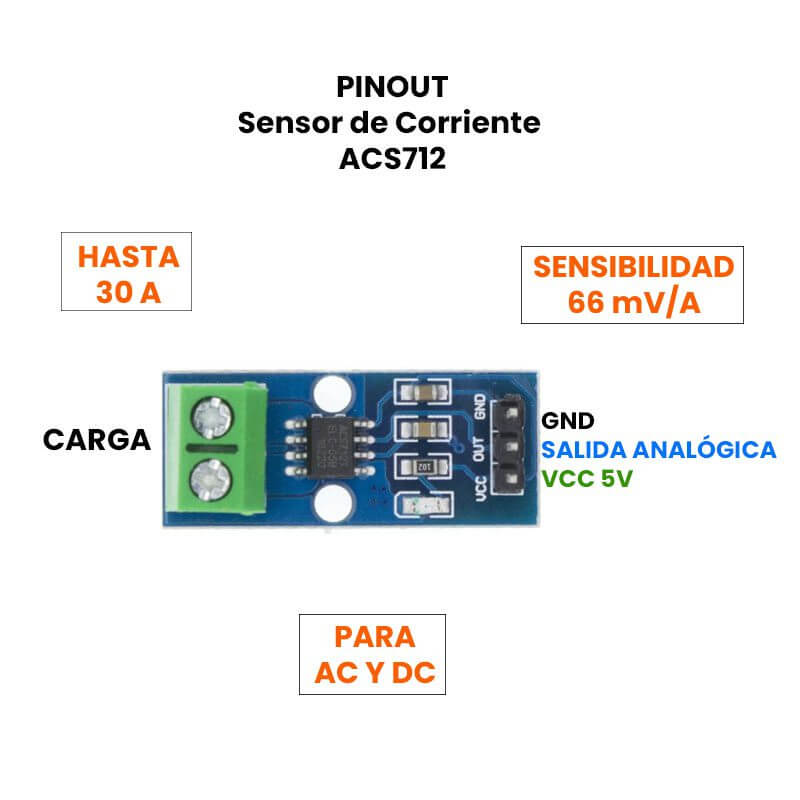

Es ideal para proyectos mecatrónicos ya sea en ambientes industriales o comerciales, el módulo es de fácil conexión ya que traen una bornera para conectar la línea que queremos medir y 3 pines más, dos para conectar la alimentación y un pin para la salida analógica.

El circuito ACS712 convierte la señal del sensor en una señal analógica compatible con una tarjeta de desarrollo y posteriormente el código convierte la información en una lectura de corriente que se muestra por el puerto serie.



  • Con orificios para sujetar a superficie
  • LED indicador de encendido
  • Compatible con Arduino
  • Aplicaciones: Medición de corriente

Especificaciones

  • Tipo: Sensor lineal de efecto hall de bajo offset
  • Voltaje de alimentación mínimo: 4.5V
  • Voltaje de alimentación máximo: 5.5V
  • Voltaje de salida analógica:  66 mV / A
  • Salida de voltaje sin corriente: V / 2
  • Capacidad de medición de corriente: 30 A
  • Ancho de banda: 80 kHz
  • Tolerancia de error de salida : 1.5 % at TA = 25 °C
  • Resistencia interna: 1.2 MΩ
  • Mínimo voltaje de aislamiento entre pines 1-4 a pines 5-8: 2.1 kVRMS
  • Sensibilidad de salida: 66 a 185 mV/A
  • Dimensiones: 31 mm X 13 mm
  • Modelo: ACS712
  • Modelo: L20 +
