SCR 5 A 400 V TO220 TIC106D

SCR 5 A 400 V TO220 TIC106D

SCRTIC106D

$ 21.00 MXN Precio incluye IVA

Descripción

El  SCR (Silicon Controlled Rectifier o Rectificador Controlado de Silicio, es un dispositivo semiconductor biestable formado por tres uniones pn con la disposición pnpn. La conducción entre ánodo y cátodo es controlada por el terminal de puerta. Es un elemento unidireccional, conmutador casi ideal, rectificador y amplificador a la vez.
El SCR necesita una corriente mínima de mantenimiento  (IH) para que se mantenga en conducción y una corriente de enclavamiento (IL)  para que el dispositivo pueda permanecer en conducción cuando se eliminan los pulsos de la puerta.



El TIC106D es un rectificador controlado de silicio (SCR) diseñado principalmente para aplicaciones de control de corriente alterna (CA) de media onda, como controles de motor, controles de calefacción y circuitos de palanca de fuente de alimentación. Tiene un pequeño y robusto Thermowatt construido para una baja resistencia térmica, alta disipación de calor y durabilidad.


  • Bloqueo de voltaje a 800 V
  • Potencia de puerta pico delantera de 20 W
  • Potencia media de la puerta 0.5 W hacia adelante
  • Corriente de puerta delantera hacia adelante 2A
  • Resistencia térmica, unión a caja 1.5 ° C / W
  • Aplicaciones: HVAC, iluminación, electrónica de consumo, instrumentación y medida, industrial

Información Básica

  • Tipo: SCR
  • Voltaje inverso pico repetitivo máximo: 400 V
  • Corriente RMS de encendido: 5 A
  • Corriente transitoria no repetitivo: 30 A
  • Potencia pico de puerta: 1.3 W
  • Temperatura de operación mínima:  -40 °C
  • Temperatura de operación máxima: 125 °C

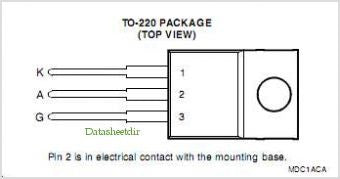

  • Encapsulado: TO-220
  • Número de pines: 3

Sustituto

NTE5437   C122B1G    TF541M   TIC116D   S6008L
