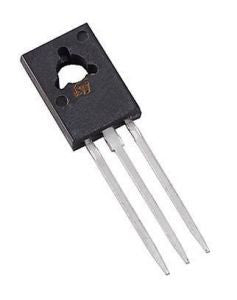

SCR 4 A 400 V TO126 C106DG

SCR 4 A 400 V TO126 C106DG

SCRC106D

$ 6.00 MXN Precio incluye IVA

Descripción

El  C106D es un semiconductor SCR (Silicon Controlled Rectifier o Rectificador Controlado de Silicio),  biestable formado por tres uniones pn con la disposición pnpn. La conducción entre ánodo y cátodo es controlada por la terminal de puerta. Es un elemento unidireccional, conmutador casi ideal, rectificador y amplificador a la vez.
El C106DG es un dispositivo PNPN diseñado para aplicaciones de consumo de alto volumen, tales como los sistemas de alerta de temperatura, luz y control de velocidad, proceso y control remoto y, donde la fiabilidad de funcionamiento es importante.

El SCR necesita una corriente mínima de mantenimiento  (IH) para que se mantenga en conducción y una corriente de enclavamiento (IL)  para que el dispositivo pueda permanecer en conducción cuando se eliminan los pulsos de la puerta.

El  SCR puede trabajar en corriente continua o en corriente alterna y empieza a conductor de ánodo al cátodo en cuanto se aplique el voltaje mínimo de disparo  de 400mV en la terminal de compuerta (G)  y continua aunque esta sea retirada, hasta que se interrumpa de manera externa la corriente que fluye de ánodo a cátodo.

La aplicación más común de un tiristor SCR es en electrónica de potencia como interruptor electrónico, señal de disparo o dispositivo de enclavamiento para circuitos de potencia de CD o CA, para controlar variables como temperatura, iluminación, velocidad, control de proceso o control remoto.

  • Superficie de vidrio pasivada para mayor confiabilidad y uniformidad
  • Disparo de nivel y características de retención prácticas
  • Disparo de compuerta sensible
  • La potencia directa máxima de compuerta es de 0.5 W
  • La potencia directa promedio de compuerta es de 0.1 W
  • Aplicaciones: HVAC, iluminación, electrónica de consumo, instrumentación y medida, industrial

Información Básica

  • Tipo: SCR
  • Voltaje inverso pico repetitivo máximo: 400 V
  • Corriente RMS de encendido: 4 A
  • Corriente transitoria no repetitivo: 20 A
  • Potencia pico de puerta: 500 mW
  • Temperatura de operación mínima:  -40 °C
  • Temperatura de operación máxima: 110 °C
  • Encapsulado: TO-126
  • Número de pines: 3
  • Modelo: AA10 +
  • Modelo: 870-503

Uso

Una vez se ha dado un pulso en el pin de compuerta (G) podemos anular el voltaje en este pin y el tiristor seguirá conduciendo, de modo que si estamos trabajando en corriente continua es necesario interrumpir el circuito o generar una corriente inversa entre ánodo y cátodo para que vuelva a su estado de no conducción, mientras que trabajando en corriente alterna deja de conducir en cada semiciclo por lo que el pulso ha de ser de larga duración o repetitivo para este caso.

Sustituto

NTE5457
