$ 375.00 MXN Precio incluye IVA

Descripción

El  2N3899 es un SCR (Silicon Controlled Rectifier o Rectificador Controlado de Silicio, es un dispositivo semiconductor biestable formado por tres uniones pn con la disposición pnpn. La conducción entre ánodo y cátodo es controlada por el terminal de puerta. Es un elemento unidireccional, conmutador casi ideal, rectificador y amplificador a la vez.
El SCR necesita una corriente mínima de mantenimiento  (IH) para que se mantenga en conducción y una corriente de enclavamiento (IL)  para que el dispositivo pueda permanecer en conducción cuando se eliminan los pulsos de la compuerta.



  • Capacidad de alta intensidad
  • Alta estabilidad y confiabilidad
  • Alta corriente del estado
  • Aplicaciones: HVAC, iluminación, electrónica de consumo, instrumentación y medida, industrial

Información Básica

  • Tipo: SCR
  • Polaridad: Ánodo al tornillo
  • Tensión máxima de apagado repetitiva, Vdrm: 600 V
  • Corriente de trigger de la compuerta máxima Igt: 30 mA
  • Corriente RMS de encendido It(rms): 35 A
  • Corriente máxima transitoria no repetitiva Itsm 50 Hz: 300 A
  • Corriente máxima de retención Ih:  50 mA
  • Corriente de trigger de la compuerta máxima Vgt: 2 V
  • Potencia pico de compuerta: 20 W
  • Temperatura de operación máxima: 150 °C

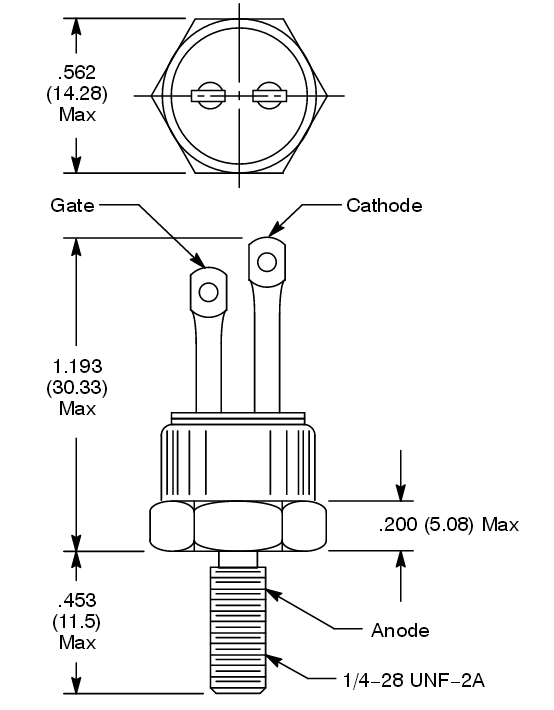

  • Encapsulado: TO-48
  • Número de pines: 3

Sustituto

NTE5547   BTW50-600
