$ 150.00 MXN Precio incluye IVA

Descripción

Un relevador, también conocido como relé o relay, es un interruptor cuyo control corre por cuenta de un circuito eléctrico. a través de una bobina y un electroimán incide sobre diversos contactos para la apertura o el cierre de otros circuitos, que funcionan de manera independiente. Lo que hace la bobina es crear un campo magnético que lleva los contactos a establecer una conexión. El electroimán, por su parte, permite el cierre de los contactos. De esta forma, el relevador actúa como un interruptor que puede fomentar el paso de la corriente eléctrica o su interrupción.

Los relevadores, en definitiva, permiten desarrollar una conmutación a distancia, controlando altas tensiones con un bajo voltaje en retorno. También sirven para interrumpir la alimentación de corriente alterna. Los automóviles y las centrales telefónicas, por ejemplo, cuentan con relevadores.


  • Aislamiento Clase-E
  • Construcción sellada
  • Tipos de aislamiento de bobina de clase B
  • Aplicaciones: Industrial y seguridad

Especificaciones

  • Serie: JW
  • Tipo: Propósito general
  • Tipo de bobina: Sin enclavamiento
  • Configuración de contacto: DPST-NO (2 polo, 1 tiros)
  • Voltaje de bobina: 48 V
  • Corriente de contacto: 5 A
  • Voltaje de contacto máximo VCD: 30 V / 5 A
  • Voltaje de contacto máximo VCA: 250 V / 5 A
  • Consumo de energía: 530 mW
  • Resistencia de la bobina: 4.4 KOhms

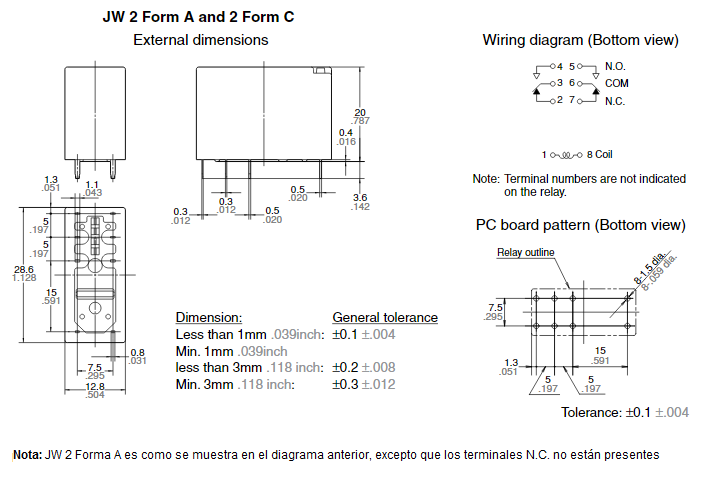

  • Dimensiones: 28.6 mm X 12.8 mm X 20 mm
  • Forma de contacto del relé: 2 Form A
  • Temperatura de operación mínima: -40 °C
  • Temperatura de operación máxima: 60 °C
  • Montaje: Agujero pasante
  • Terminales: Soldables
  • Material de contacto: Níquel plateado (AgNi)
  • Material: Plástico sellado con resina epóxica
  • Color: Negro
  • Número de pines: 6
  • Marca: Panasonic

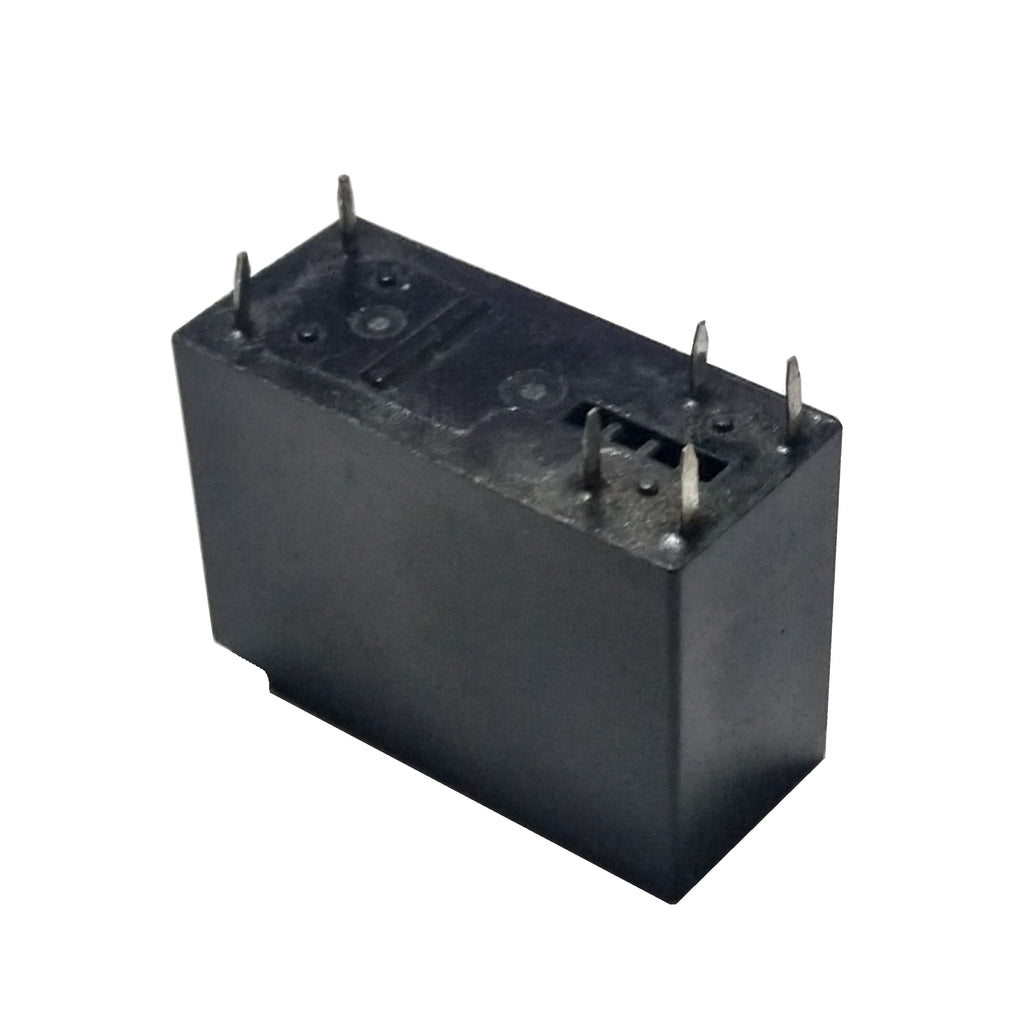

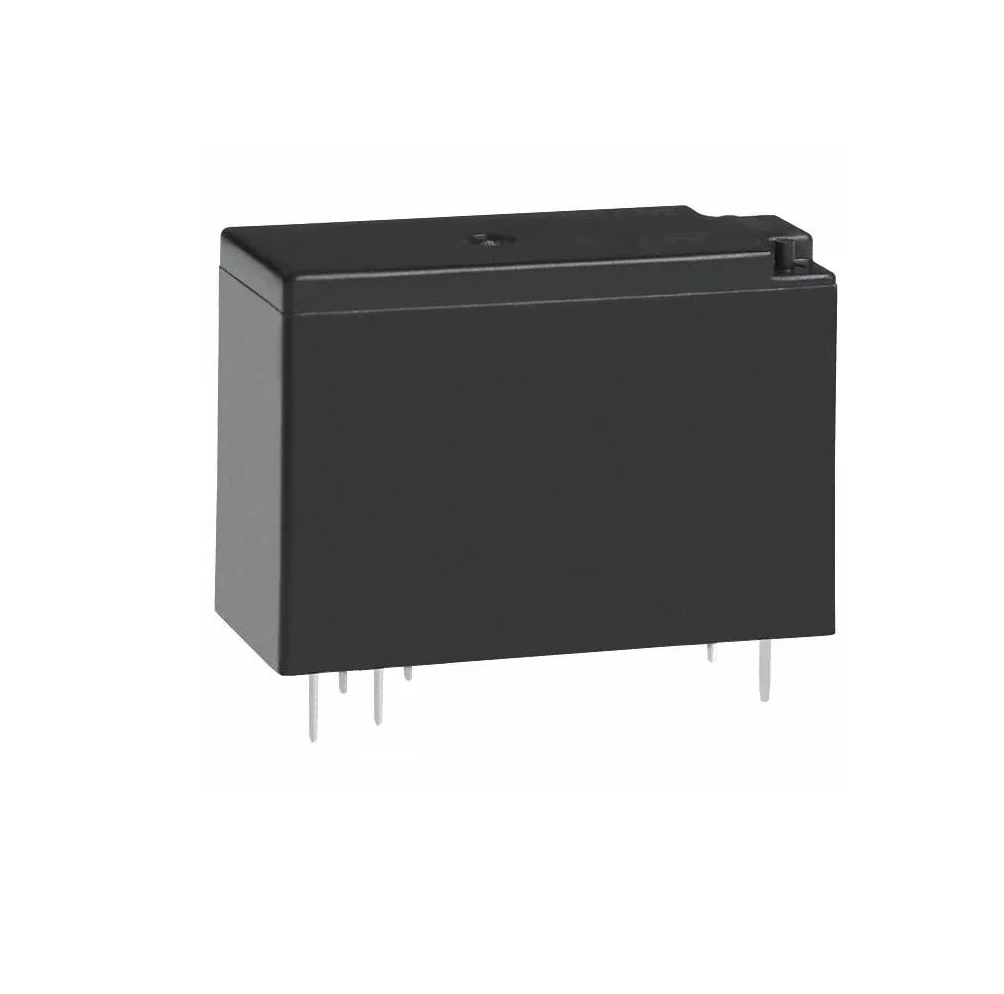

  • Modelo: JW2ASN-DC48V

    Documentación

    Datasheet
