$ 190.00 MXN Precio incluye IVA

Descripción

Un relevador, también conocido como relé o relay, es un interruptor cuyo control corre por cuenta de un circuito eléctrico. a través de una bobina y un electroimán incide sobre diversos contactos para la apertura o el cierre de otros circuitos, que funcionan de manera independiente. Lo que hace la bobina es crear un campo magnético que lleva los contactos a establecer una conexión. El electroimán, por su parte, permite el cierre de los contactos. De esta forma, el relevador actúa como un interruptor que puede fomentar el paso de la corriente eléctrica o su interrupción.

Los relevadores, en definitiva, permiten desarrollar una conmutación a distancia, controlando altas tensiones con un bajo voltaje en retorno. También sirven para interrumpir la alimentación de corriente alterna. Los automóviles y las centrales telefónicas, por ejemplo, cuentan con relevadores.

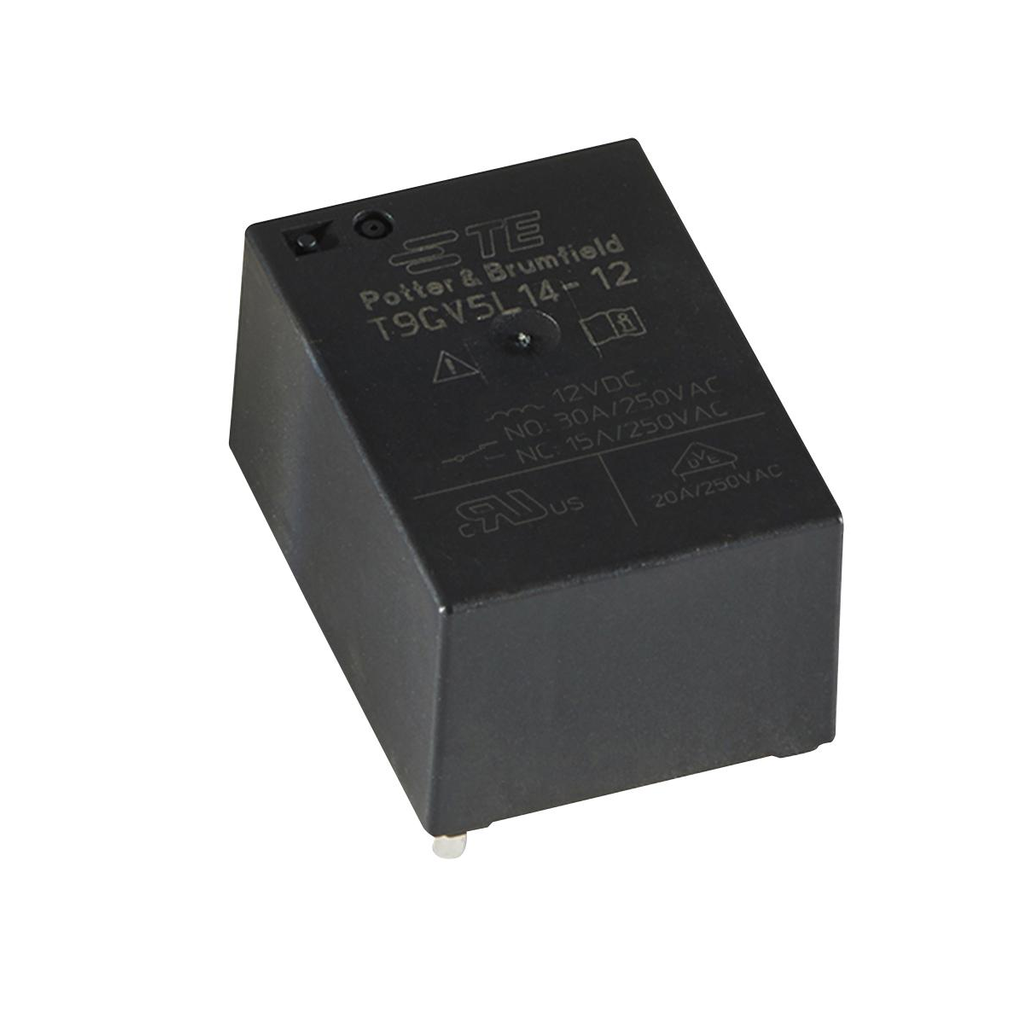

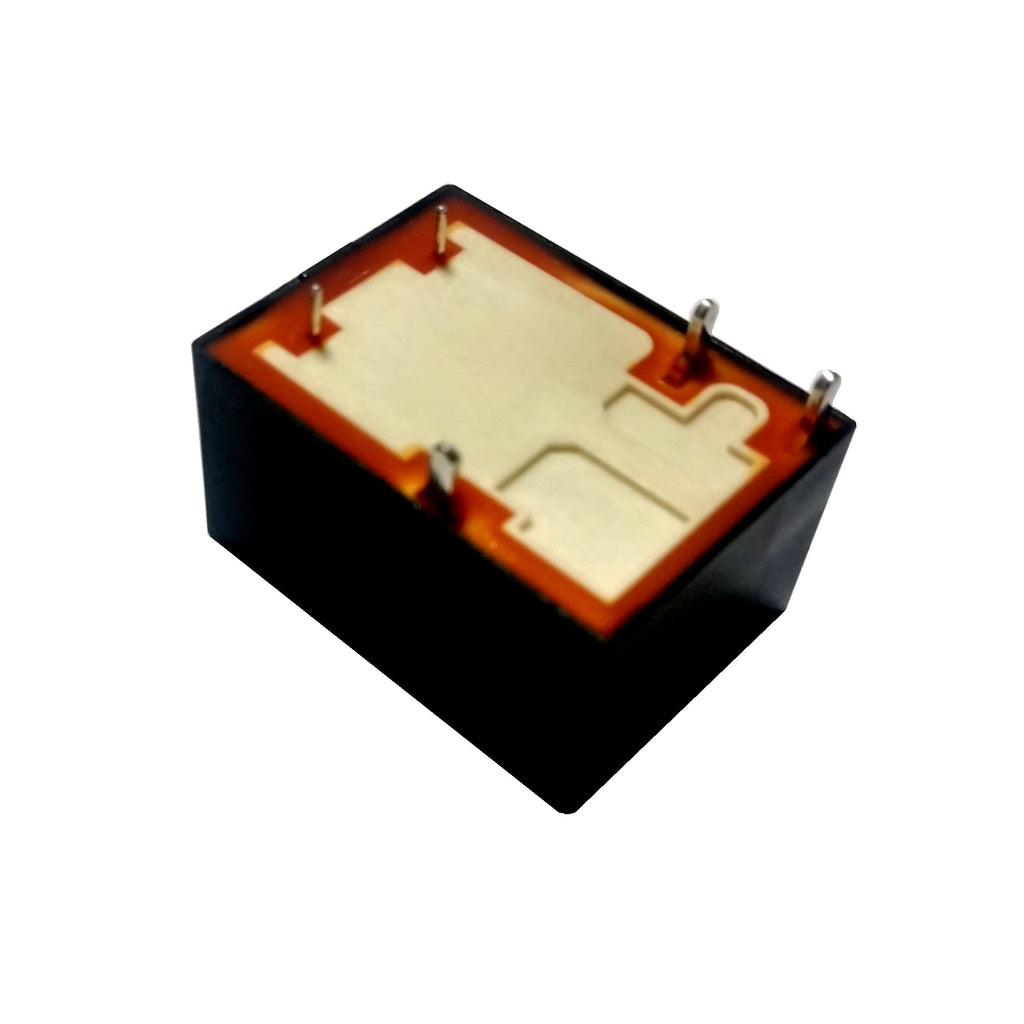

La serie de relés T9G es un relé de PCB de potencia de 20 A para aplicaciones de HVAC, electrodomésticos y control industrial. El relé T9G es el relé más pequeño de su clase, manteniendo la huella estándar, lo que permite a los fabricantes agregar más componentes en los PCB sin tener que comprometer el rendimiento del relé. Al contar con las certificaciones UL y VDE, la serie T9G de relés P&B de TE es un relé versátil que se puede utilizar en todo el mundo.



  • Conmutación 30 A en NA y 20 A en bobina
  • Espacio mínimo de la placa (29 mm x 21,5 mm)
  • Cumple con UL 508 para autorización / creepagen
  • Cumple con IEC 61810-1 para aislamiento reforzado
  • Opción para conexiones de carga a través de terminales de conexión rápida de 0.250 ”(6.3 mm)
  • Resistencia dieléctrica de 4kV y sobretensión de 8kV entre bobina y contactos
  • UL aprobado para conmutación de 480 VCA
  • Aplicaciones: Industrial

Especificaciones

  • Serie: T9G
  • Tipo: Relevador de potencia
  • Tipo de bobina: Sin enclavamiento
  • Configuración de contactos: SPDT (1 Polo, 2 Tiro)
  • Sistema magnético de bobina: Monoestable, DC
  • Voltaje de bobina: 12 VCD
  • Voltaje de contactos: 250 VAC
  • Potencia nominal de la bobina: 1000 mW
  • Potencia de bobina DC: 900 mW
  • Resistencia de la bobina: 160 Ω
  • Corriente de contacto: 20 A
  • Corriente de contacto máxima: 30 A
  • Corriente de contacto NA: 30 A
  • Corriente de contacto NC: 15 A
  • Características especiales de la bobina: Aislamiento de bobina UL Clase F
  • Aislamiento dieléctrico inicial entre contactos y bobina: 2500 Vrms
  • Aislamiento dieléctrico inicial entre contactos abiertos: 4000 Vrms
  • Temperatura de operación mínima: -40 °C
  • Temperatura de operación máxima: 105 °C
  • Dimensiones
    • Altura: 15.7 m
    • Longitud: 29 mm
    • Ancho: 21.5 mm
  • Tipo de terminal: PCB-THT
  • Material de contactos: Plata, óxido de Titanio
  • Montaje: Agujero pasante
  • Número de pines: 5
  • Modelo: T9GS5L14-12
  • Modelo: 53AC0673
