Puente de Diodos KBPC5010 50 A 1000 V

Puente de Diodos KBPC5010 50 A 1000 V

PUEKBPC5010

$ 59.00 MXN Precio incluye IVA

Descripción

El KBPC5010 es un puente rectificador  de alta potencia capaz de manejar hasta 50 A de corriente y soportar voltajes de hasta 1000 V. Este componente está diseñado para convertir la corriente alterna (CA) en corriente continua (CC), un proceso esencial en numerosas aplicaciones electrónicas. Su diseño robusto y su capacidad para gestionar altos niveles de corriente y voltaje lo hacen adecuado para entornos industriales y aplicaciones que requieren una rectificación eficiente y confiable.

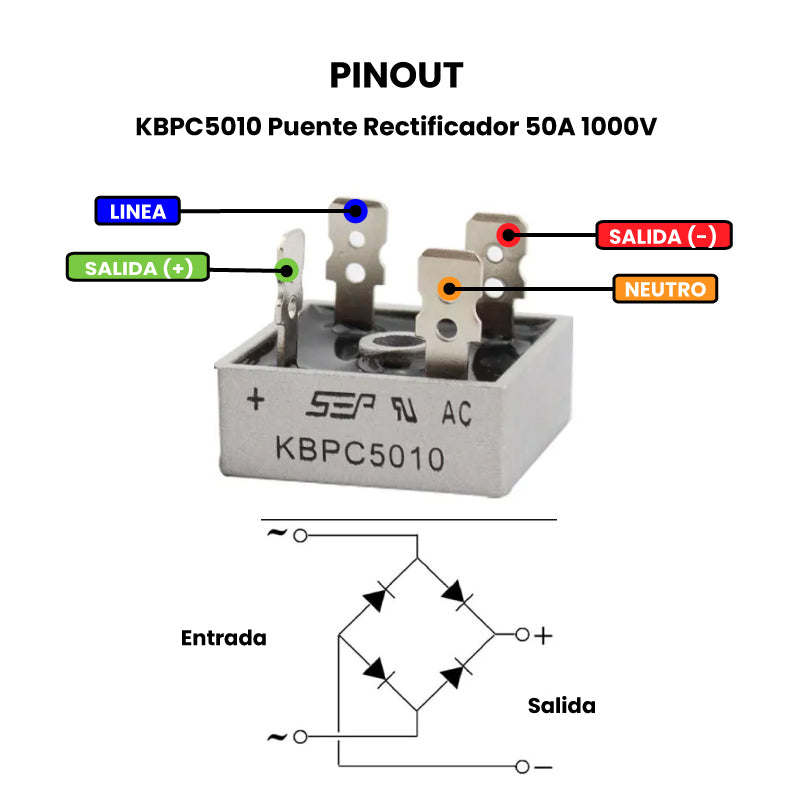

Asegúrate de conectar correctamente la polaridad de la entrada de corriente alterna (CA) y la salida de corriente continua (CC). Los puente rectificadores convierten la corriente alterna en corriente continua, por lo que es importante conectar la entrada de CA correctamente a los terminales marcados como «AC» y la salida de CC a los terminales marcados como “+” y “-“.

Debido a que el puente rectificador puede manejar corrientes relativamente altas, es importante asegurarse de que esté adecuadamente refrigerado para evitar el sobrecalentamiento. Puedes usar disipadores de calor y/o ventiladores para ayudar a disipar el calor generado durante el funcionamiento.

Si estás utilizando el puente rectificador en una fuente de alimentación, es posible que también necesites agregar capacitores de filtro en la salida de CC para suavizar la forma de onda y reducir el ruido.

  •  Baja pérdida de potencia y alta eficiencia
  • Carcasa metálica de aislamiento eléctrico para una máxima disipación de calor
  • TH (Through Hole) con montaje de tornillo #10
  • Voltaje de aislamiento de carcasa a terminal de 2500V
  • Con terminales para conexión rápida
  • Aplicaciones: Administración de potencia, rectificación de red

    Especificaciones

    • Número de fases: Monofásico
    • Tipo de diodo: Puente rectificador
    • Voltaje inverso repetitivo Vrrm máximo: 1 kV (1000 V)
    • Corriente directa If máxima: 50 A
    • Voltaje directo VF máximo: 12 V
    • Temperatura de operación mínima: -65 °C
    • Temperatura de operación máxima: 150 °C
    • Tipo terminales: Faston 0.25" (6.35 mm)
    • Forma: Cuadrado
    • Material: Metálico
    • Número de terminales: 4
    • Modelo: KBPC5010
    • Modelo: 803-340

    Sustituto

    NTE53020
