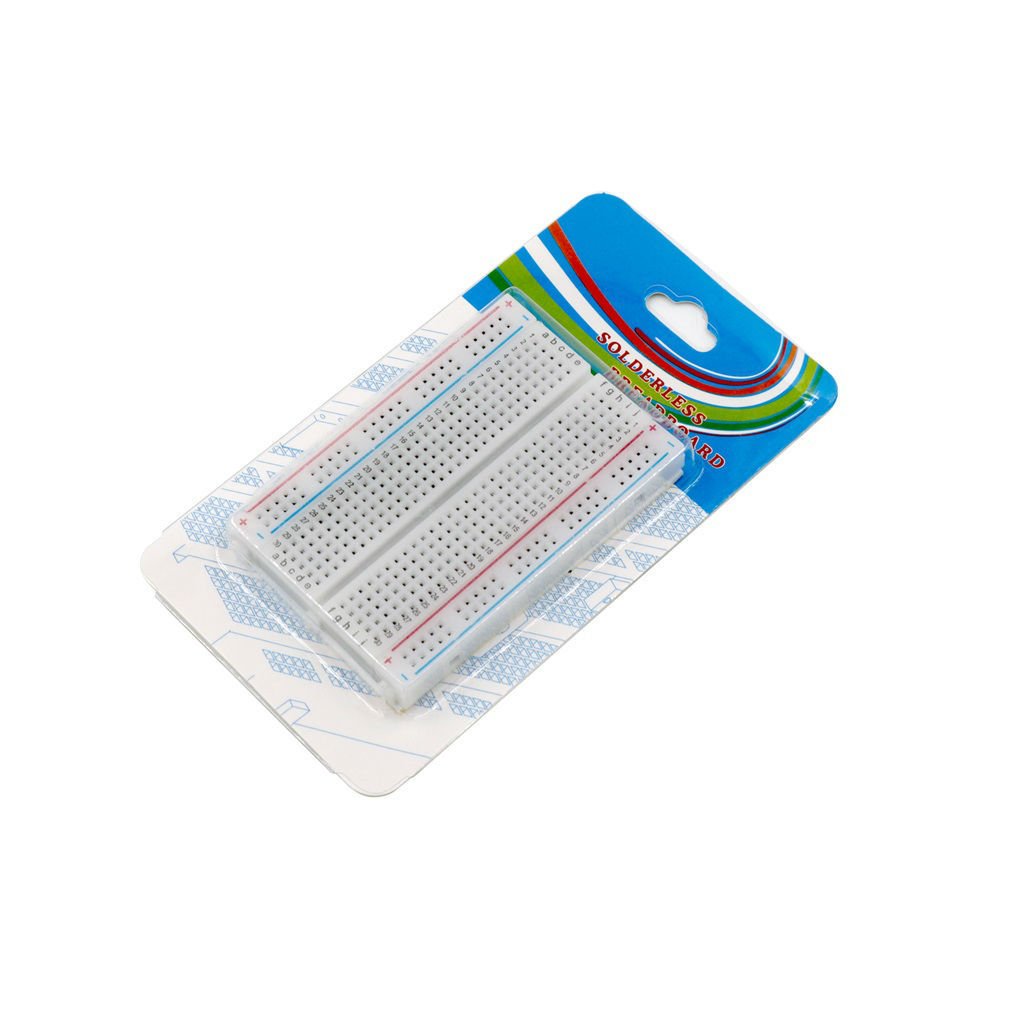

Protoboard 1 Bloque 2 Tiras 400 Puntos

Protoboard 1 Bloque 2 Tiras 400 Puntos

ROB0835

$ 37.00 MXN Precio incluye IVA

Descripción

Protoboard es un tablero con orificios que se encuentran conectados eléctricamente entre sí de manera interna, habitualmente siguiendo patrones de líneas, en el cual se pueden insertar componentes electrónicos y cables para el armado y prototipado de circuitos electrónicos y sistemas similares. Está hecho de dos materiales, un aislante, generalmente un plástico, y un conductor que conecta los diversos orificios entre sí. Uno de sus usos principales es la creación y comprobación de prototipos de circuitos electrónicos antes de llegar a la impresión mecánica del circuito en sistemas de producción comercial.
Esta protoboard es ideal para usar en pequeños proyectos donde el espacio es importante y no se tenga que soldar, cuenta con 400 puntos de conexión suficiente para construir y probar circuitos simples. Si no es suficiente para tu proyecto no te preocupes poseen ranuras que permite encajar varios protoboards entre si y crear proyectos electrónicos más grandes. Tiene una cinta autoadhesiva en la parte posterior, que hace sea fácil pegarse en el prototipo, así como cuatro orificios de montaje para atornillar para que pueda estar mejor sujetada.

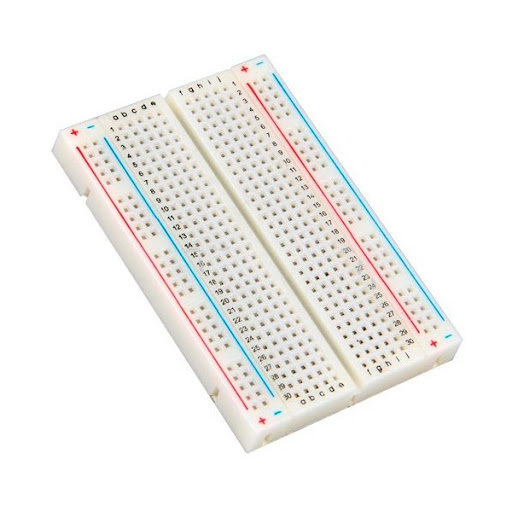

La protoboard está formada por 4 secciones: 2 secciones externas (Buses) y 2 secciones internas (Pistas). También tiene un canal central que divide la protoboard por la mitad e impide el paso de la electricidad entre ambas mitad. Las secciones externas o buses se utilizan para suministrar alimentación al circuito. Están formadas por dos columnas, una para la tensión o voltaje (+) y otra para la conexión a tierra (-). La columna para la tensión o voltaje suele estar indicada con una línea roja y la columna para la tierra con una línea negra o azul. Cuando construyes un circuito necesitas alimentación en muchos puntos diferentes y los buses te ofrecen muchas opciones para alimentar tu circuito donde lo necesites. Las secciones internas o pistas son la superficie de la protoboard donde se conectan la mayoría de componentes del circuito. Esta sección suele estar dividida en dos partes por un canal central que separa eléctricamente ambos lados y está pensado para poder insertar chips en formato DIP (Dual In-line Package).



  • Con 4 líneas de alimentación (dos a cada lado divididos por la mitad)

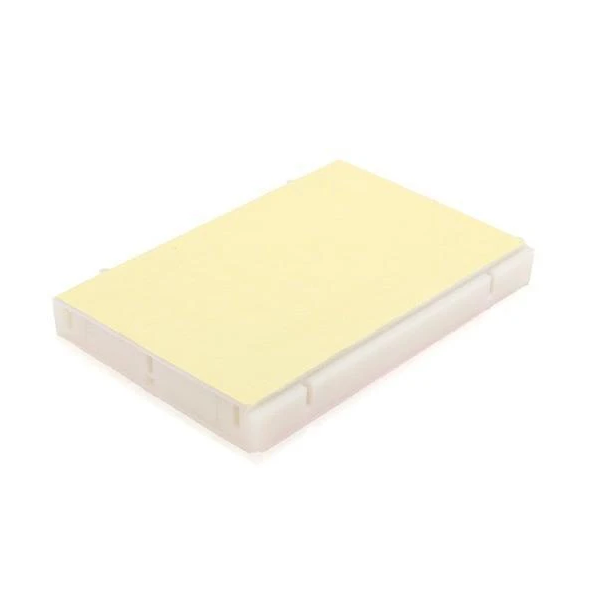

  • Con cinta auto adhesiva en la parte posterior
  • Soporta 3000 inserciones en promedio por cada pin
  • Espacio entre puntos estándar 0.1"
  • Posee ranuras de ensamble para unir con otra protoboard
  • Compatible con Arduino
  • Aplicaciones: Para proyecto escolares de electrónica, robótica, mecatrónica

    Especificaciones

    • Número bloques: 1
    • Número de tiras: 2
    • Número de bornes: 0
    • Número de perforaciones: 400
    • Tipo de ensamble: A presión
    • Apropiado para cable calibre: 20-29 AWG
    • Resistencia de contacto: Menor a 1 kHz
    • Distancia entre los orificios:  2.54 mm (0.1”)
    • Dimensiones: 8.3 cm X 5.5 cm X 0.85 cm
    • Color: Blanca
    • Marca: Seafon
    • Modelo: P400T
    • Modelo OKY0005

    Documentación

    Nota: Las protoboards no están pensadas para conexiones de alta intensidad o circuitos de alto voltaje.
