Optoacoplador MOC3010M Salida Triac

Optoacoplador MOC3010M Salida Triac

OPTMOC3010M

$ 12.00 MXN Precio incluye IVA

Descripción

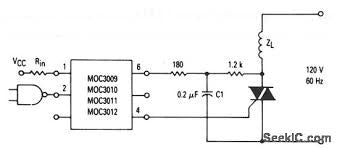

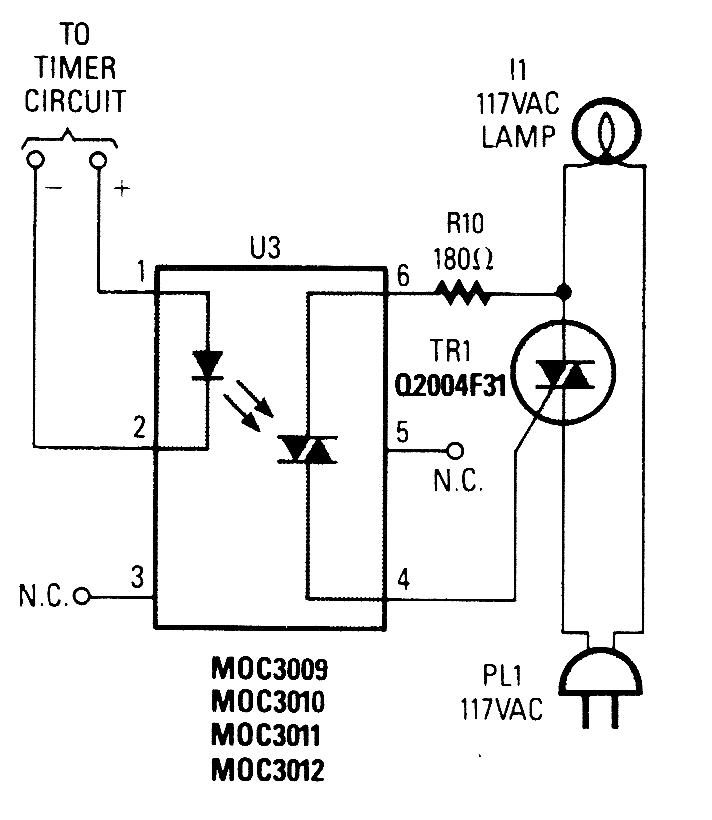

El MOC3010-M es un optoacoplador con salida de controlador Triac de fase aleatoria de 250V, DIP, 6 pines y 1 canal que contiene un diodo emisor de infrarrojos GaAs y un interruptor bilateral de silicio activado de luz, que funciona como un triac. Este optoacoplador de salida triac es un dispositivo controlador aislado ópticamente y está diseñado para ser la interfaz entre los controles electrónicos y los triacs de potencia para controlar cargas resistivas e inductivas para operaciones de 115 VCA.

Un opto acoplador, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo LED que satura un componente opto electrónico, normalmente en forma de fototransistor o fototriac. De este modo se combinan en un solo dispositivo semiconductor, un foto emisor y un foto receptora cuya conexión entre ambos es óptica. Estos elementos se encuentran dentro de un encapsulado que por lo general es del tipo DIP. Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles.


  • Excelente estabilidad IFT: El diodo emisor de infrarrojos tiene baja degradación
  • Corriente de salida de estado, valor eficaz total (50-60 Hz, onda sinusoidal completa)TA= 25°C: 100 mA
  • Corriente directa continua, SI:  60 m
  • Corriente de salida de estado, valor eficaz total (50-60 Hz, onda sinusoidal completa)TA= 50°C: 100 mA
  • Disipación de potencia total (TA = +25 ° C,) Power Insignificante en Transistor), PD 100 mW
  • Aplicaciones: Industrial, iluminación, control de motor


Especificaciones

  • Tipo: Optoacoplador
  • Tipo de salida: Fototriac
  • Modo de funcionamiento: Paso por no cero
  • Número de canales: 1
  • Voltaje inverso, VR:  3 V
  • Voltaje de aislamiento: 5.3 kV
  • Tensión máxima de apagado repetitiva. Vdrm: 250  V
  • Entrada de corriente continua de diodo: 50 mA
  • Temperatura de operación mínima: -40°C
  • Temperatura de operación máxima: 100°C
  • Encapsulado: DIP
  • Número de pines: 6
  • Modelo: EE19 +

Sustituto

NTE3047  H11J4   MOC3009   MOC3011    MOC3011M    MOC3012
