Optoacoplador 4N27 Salida Transistor

Optoacoplador 4N27 Salida Transistor

OPT4N27

$ 13.00 MXN Precio incluye IVA

Descripción

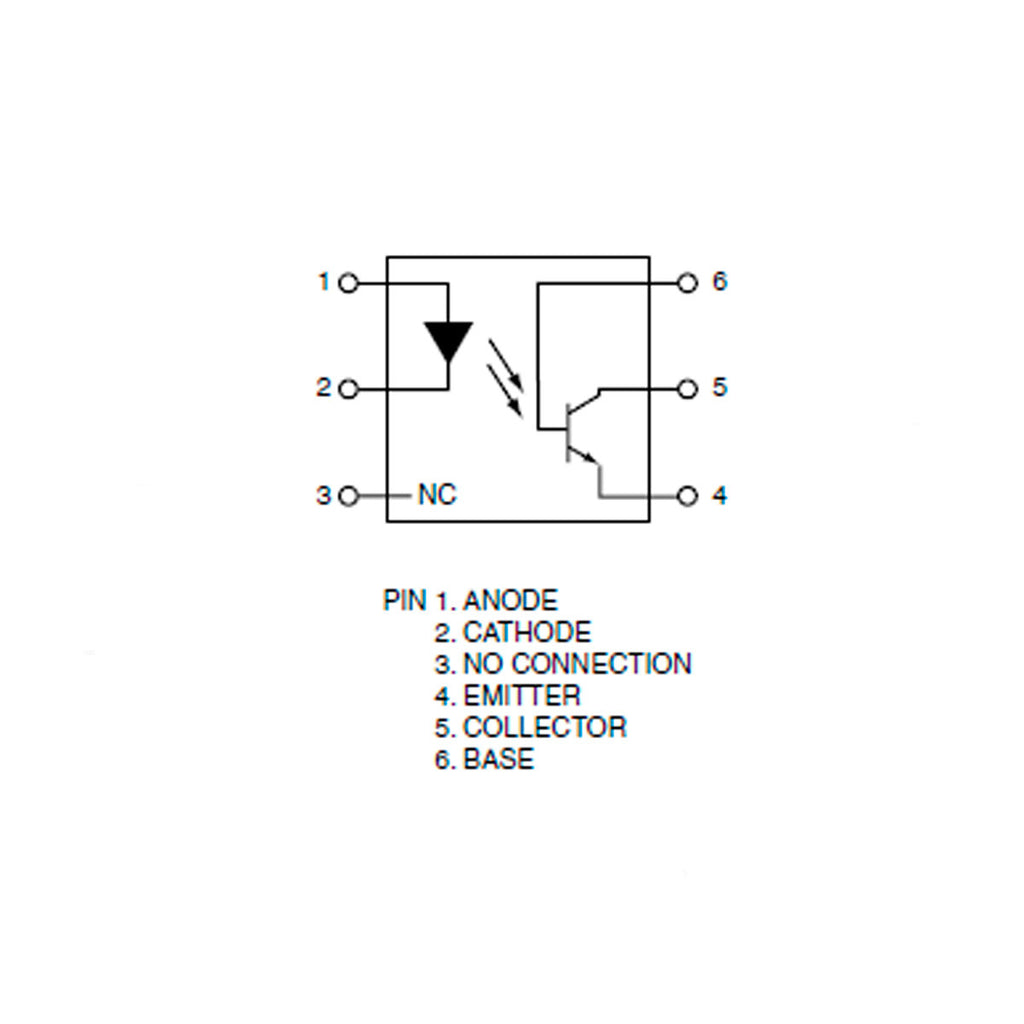

El 4N27 es un optoacoplador de salida fototransistor de 1-canal de 6 pines con conexión de base. Consiste en el infrarrojo del arseniuro de galio LED y un fototransistor del silicio NPN. Es conveniente para la detección de la CA, la conducción del relé de la lámina, la detección del anillo del teléfono, el aislamiento lógico de la tierra y el acoplamiento de la lógica con rechazo de ruido de la alta frecuencia.

Un opto acoplador, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo LED que satura un componente opto electrónico, normalmente en forma de fototransistor o fototriac. De este modo se combinan en un solo dispositivo semiconductor, un foto emisor y un foto receptora cuya conexión entre ambos es óptica. Estos elementos se encuentran dentro de un encapsulado que por lo general es del tipo DIP. Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles.




  • Interfaces con todas las familias lógicas comunes
  • Reguladores de fuente de alimentación
  • Entradas lógicas digitales
  • Entradas del microprocesador
  • 5300 VRMS
  •  <0.5pF Capacidad de acoplamiento de entrada y salida
  • 5V Voltaje inverso
  • Aplicaciones:  Administración de potencia, comunicaciones y red, industrial

Especificaciones

  • Tipo de salida: Transistor
  • Número de canales: 1
  • Voltaje de colector-emisor V(br)ceo: 80 V
  • Voltaje de aislamiento: 5 kV
  • Corriente directa If máxima: 60 mA
  • CTR mínimo: 10 %
  • Temperatura de operación mínima: -55°C
  • Temperatura de operación máxima: 100°C
  • Tipo encapsulado: DIP
  • Número de pines: 6

Sustituto

NTE3040  4N25  4N26   4N28
