NE555

NE555

CIRNE555N

$ 4.00 MXN Precio incluye IVA

Descripción

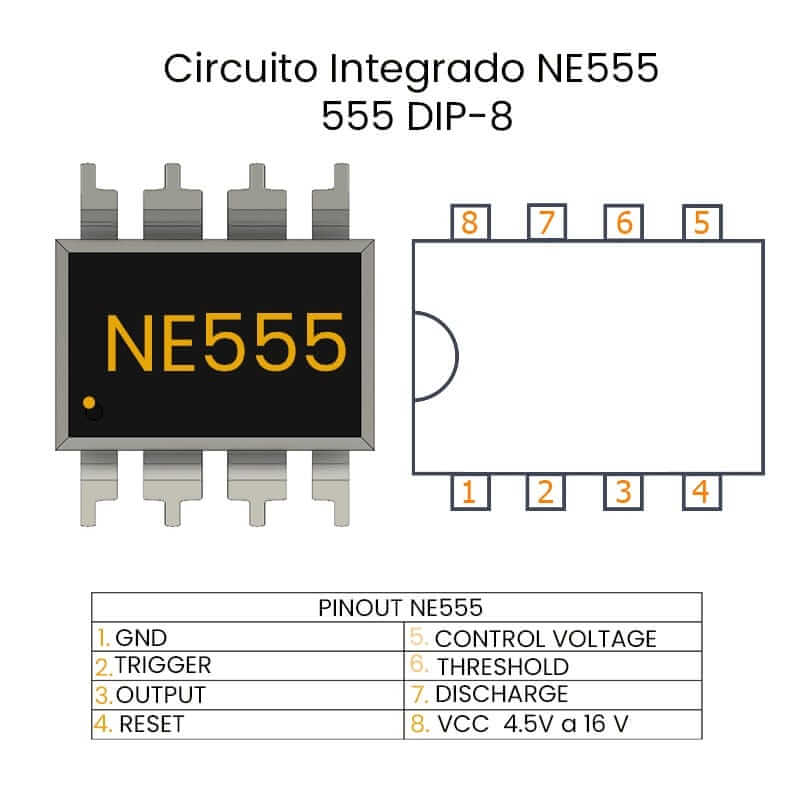

El NE555 es un circuito integrado (CI) temporizador/oscilador que en su interior contiene diversos componentes interconectados entre si, posee 8 pines y su función principal es producir pulsos con una gran precisión, es de fácil implementación y bajo costo para implementar en proyectos de electrónica. Es un circuito  que puede  generar retardos de tiempo u oscilación con precisión. En el modo de retardo de tiempo o monoestable, el intervalo cronometrado se controla mediante una resistencia externa y red de capacitores. En el modo de funcionamiento estable, la frecuencia y el ciclo de trabajo se pueden controlar independientemente mediante dos resistencias externas y un capacitor externo. Los niveles de umbral y disparo son normalmente de dos tercios y un tercio del valor Vcc, respectivamente. Estos niveles se pueden alterar mediante la terminal de control de voltaje. Cuando la entrada de disparo se encuentra por debajo del nivel de disparo, el biestable se ajusta y la salida se eleva. Si la entrada de disparo supera el nivel de disparo y la entrada umbral supera el nivel umbral, el biestable se reajusta y la salida baja.


  • Temporización de microsegundos a horas
  • Funcionamiento estable o monoestable
  • Ciclo de trabajo ajustable
  • Salida compatible con TTL que puede recibir o suministrar hasta 200mA
  • Aplicaciones:   Reloj y temporización, electrónica de consumo, defensa, militar y aeroespacial, diseño embebido y desarrollo


Especificaciones

  • Tipo: Reloj temporizador
  • Modo de funcionamiento: Estable, monoestable
  • Número de temporizadores: 1
  • Tensión de alimentación mínima: 4.5 V
  • Tensión de alimentación  máxima: 16 V
  • Frecuencia máxima: 500 Khz
  • Corriente de entrada: 100 mA
  • Corriente de salida máxima: 200 mA
  • Temperatura de operación mínima: 0° C
  • Temperatura de operación máxima: 70° C
  • Encapsulado: DIP
  • Número de pines: 8
  • Modelo: EE25 +

Sustituto

NTE955M  CA555   NE555   NE555P   LM555      MC1455    RC555     SE555V   SN72555   TA7555P  XR-555
