Módulo Tarjeta Programación ESP32 Bluetooth + Wi-Fi 30 Pines

Módulo Tarjeta Programación ESP32 Bluetooth + Wi-Fi 30 Pines

ROB0618

$ 175.00 MXN Precio incluye IVA

Descripción

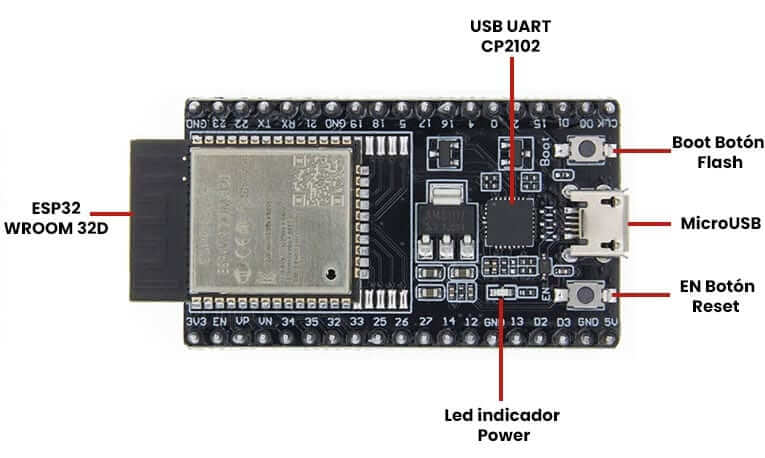

Placa de desarrollo compacta basada en el núcleo  DOIT ESP32 DEVKIT V1 y del  microcontrolador ESP32-WROOM-32 SMD DE ESPRESSIF. Es ideal para desarrollar soluciones de internet  de forma sencilla y a bajo costo permitiendo  conectar todo tipo de sensores y actuadores a Internet. Incluye de forma nativa una antena en la placa que permite conectarse a redes wifi 802.11 B/G/N/E/I y vía bluetooth 4.2 BR7EDR BLE usando el chip principal  CP2102.
La plataforma ESP32 es la evolución del ESP8266 mejorando sus capacidades de comunicación y procesamiento computacional al permitir la conexión por bluetooth y Wi-Fi.
La integración bluetooth, bluetooth LE y Wi-Fi permiten una amplia gama de aplicaciones. El uso de Wi-Fi permite una comunicación de mediano alcance al conectarse a una red LAN a través de un router a la conexión a internet mientras que el bluetooth nos permite conectar directamente a otros dispositivos como un celular.
Con éste módulo podrás crear fácilmente proyectos de robótica, automatización, IOT entre muchos. Incluye de forma nativa una antena en la placa que permite conectarse a redes Wifi 02.11 B/G/N/E/I Y viía BLUETOOTH 4.2 BR/EDR BLE.
Cuenta con un conector micro USB-B para ser alimentado y para programar.

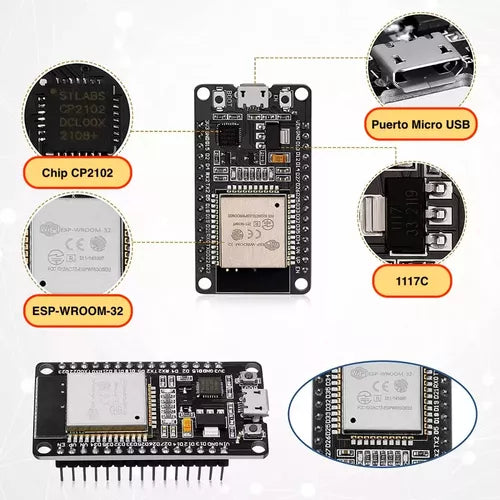

Para comenzar a utilizar estas placas y comenzar a programar desde la PC o Laptop deberás instalar su controlador, para este caso las placas incorporan el chip CP2102 el cual se encarga de programar y establecer comunicación USB-Serial.

  • Es compatible con lenguaje  E IDE ARDUINO
  • Peso ligero
  • Aplicaciones: Redes, automatización de proyectos inalámbricos

Especificaciones

  • Modelo: ESP32 DevKitC V4
  • Núcleo: ESP32-D0WD
  • Tipo microcontrolador: CPU TENSILICA DE 32 BITS LX6
  • Voltaje de alimentación 5 V (Puerto USB-C)
  • Corriente de operación mínima: 80 mA
  • Corriente de operación máxima: 500 mA
  • Voltaje de operación mínimo: 3.3 V
  • Voltaje de operación máximo: 5 V
  • CPU: Dual core Tensilica LX6 (32 bit)
  • Frecuencia de Reloj: 240 MHz
  • ROM: 448 KB
  • SRAM: 520 KB
  • Memoria Flash: 4 MB
  • SPI Flash: 32 MB
  • Crystal: 40 MHz
  • Número de GPIOS: 25
  • Interfaz de comunicación: UART, SPI, SDIO, I2C, LED PWM, Motor PWM, I2S,
    IR, contador de pulsos, GPIO, Sensor Táctil Capacitivo, ADC, DAC
  • Seguridad: WPA, WPA2, WPA2-Enterprise, WPS
  • Tipo de conector para alimentar y programas: Micro Usb-B
  • Software de programación: MicroPython, LUA y Arduino
  • Temperatura de operación mínima: -40 °C
  • Temperatura de operación máxima: 125 °C
  • Número de patas: 30
  • Modelo: CD25+

WIFI

  • Protocolos: 802.11 b/g/n (802.11n hasta 150 Mbps)
  • Rango de frecuencia: 2.4 GHz ~ 2.5 GHz

Bluetooth

  • Protocolos: Bluetooth v4.2 BR/EDR y BLE
  • Radio: Receptor NZIF con sensibilidad de –97 dBm, Transmisor de clase 1, clase 2 y clase 3 y AFH

Uso en Arduino

Es muy utilizado con Arduino IDE, ya que cuenta con gran variedad de ejemplos, información y otros recursos, que te ayudaran a comenzar a utilizar esta placa. Para utilizar con Arduino IDE deberás realizar los siguientes pasos:

  1. Abrir Arduino IDE. Si no lo has instalado, descárgalo directamente de la página de Arduino, instalar la versión ejecutable, no instalar la versión portable.
  2. Copiar el siguiente URL: https://dl.espressif.com/dl/package_esp32_index.json
  3. Dirigirse a la pestaña de Arduino llamada “Archivo”.
  4. Dar clic en “Preferencias”.
  5. Dirígete al Gestor de URLs Adicionales de Tarjetas:
  6. En la casilla pegar la URL. Si hay otra URL colocar una coma al final, dar un espacio y pegar la URL.
  7. Dar clic en Ok.
  8. Ir a la pestaña de Arduino llamada “Herramientas”
  9. Dar clic en “Placa:”  y después a “Gestor de tarjetas…”
  10. Saldrá una ventana, buscar las placas “esp32 by Espressif Systems” e instalarlas.
Comprobación

Para comprobar la instalación de las tarjetas ESP32 en Arduino IDE y cargar códigos a la placa, realiza lo siguiente:

    1. Ir a la pestaña de Arduino llamada “Herramientas”
    2. Dar clic en “Placa:”
    3. Seleccionar ESP32 Arduino y buscar la placa “DOIT ESP32 DEVKIT V1”
    4. También puedes elegir las placas: NodeMCU-32S, Adafruit ESP32 Feather ó ESP32 Dev Module
    5. Después conectar la placa al PC.
    6. Ir nuevamente a “Herramientas” y seleccionar el puerto COM que le asigno la PC a la placa.
    7. Carga el siguiente código para comprobar que todo salió bien. El código es un blink en el Led que incorpora la placa que está asignado al pin 2 del esp32.

Nota: Si el programa no carga directamente a la placa tendrás que poner en modo de programación la placa antes de cargar el código, para poner en modo de programación realizar lo siguiente: Presionar el botón de “BOOT” cuando se esté subiendo el código ya que comienza el proceso de carga dejar de oprimir el botón, este proceso lo tendrás que llevar a cabo cada que subas un sketch al ESP32.
