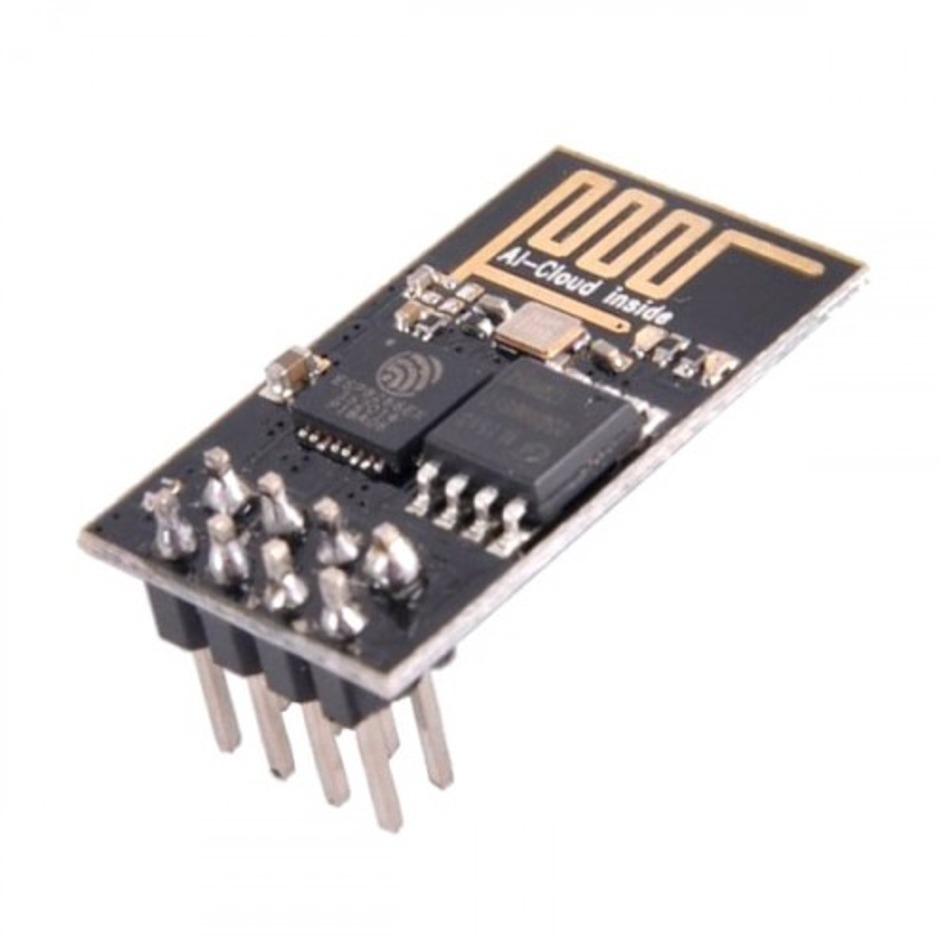

Módulo WiFi ESP8266 ESP-01

Módulo WiFi ESP8266 ESP-01

ROB0652

$ 50.00 MXN Precio incluye IVA

Descripción

¿Quieres agregar WiFi a tu Arduino? El módulo WiFi ESP8266 puede ser tu mejor opción gracias a la comunidad, sus características y un bajo costo ha logrado convertirse en uno de los adaptadores WiFi más populares y es que este chip alberga gran potencia en un pequeño tamaño.

El ESP8266 es una de las nuevas tendencias de muchos sectores. Se trata de un chip integrado con conexión WiFi y compatible con el protocolo TCP/IP. El objetivo principal es dar acceso a cualquier microcontrolador a una red. Se trata del módulo más popular y algunas veces el más conveniente. Tiene disponible dos pines GPIO digitales para controlar sensores y actuadores. Para su configuración se puede llegar a utilizar los pines Rx y Tx  para la comunicación a través del puerto serie. Se puede programar a través de un adaptador serie/USB o con el cableado adecuado, a través de Arduino. Los conectores que vienen por defecto, no permiten conectarlo a la protoboard.

El ESP-01 soporta la comunicación I2C si nuestros sensores se comunican mediante este protocolo no tendremos problema y con tan solo dos pines de nuestro ESP-01, podremos comunicarnos con decenas de sensores.

El modulo pude servir en 2 modos: como estación Wifi (Wifi Station) o como punto de Acceso (Access Point), al trabajar como estación el módulo se conecta a una red Wifi. En modo Access Point se usa para crear una red wifi propia y acceder a ella para controlar un motor, revelador y incluso obtener lectura de sensores digitales.

El módulo viene cargado con el firmware AT, pero se puede cambiar el firmware y utilizar toda su capacidad como un poderoso microcontrolador de 32bits a 80Mhz. Para el desarrollo de aplicaciones puedes elegir entre los lenguajes Arduino y Lua. Al trabajar dentro del entorno Arduino será mas fácil ya que en internet tendrás bastante información sobre proyectos y librerías que puedes utilizar.

  • Capacidad para Wi-Fi Direct (P2P), Soft-AP
  • Indicador LED de funcionamiento
  • Tiene integrado el stack del protocolo TCP/IP
  • Tiene un núcleo Diamond Standard Core (LX3)
  • Su núcleo de arquitectura RISC 32 bits corre a 80Mhz
  • RAM de instrucciones 64 KBytes
  • RAM de datos 96 KBytes
  • Utiliza una CPU Tensilica L106 32-bit
  • Tiene GPIOs, I2C, ADC, SPI, PWM
  • Conector de 6 pines para conectar con jumper

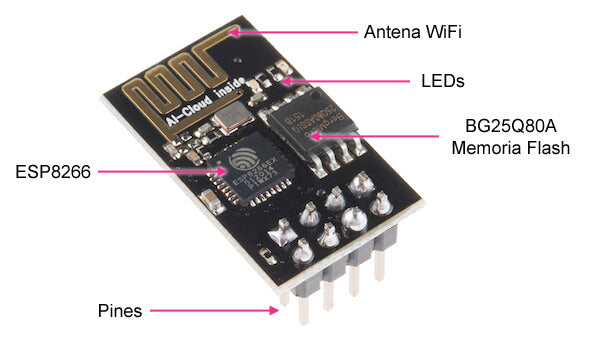

  • Cuentan con una memoria flash SPI Winbond W25Q40BVNIG
  • Aplicaciones: Electrodomésticos conectados, automatización del hogar, casas inteligente, automatización de la industria, cámaras IP, redes de sensores, wereables, IoT, IIoT



    Especificaciones

    • Tipo de conexión: Inalámbrica WiFi
    • Voltaje de alimentación mínimo: 3 V
    • Voltaje de alimentación máximo: 3.7 V
    • Corriente de operación 80 mA
    • Voltaje de Entradas/Salidas: 3.3 V
    • Comunicación tipo de interfaz: Serial, UART
    • Tamaño de CPU:  32 bits
    • Frecuencia de reloj: 80 MHz/160 MHz
    • Instrucción  RAM: 32KB
    • Data RAM: 96KB
    • Memoria flash externa: 4MB
    • Soporte 3 modos: AP, STA, AP + STA
    • Tipo protocolo: 802.11 b/g/n
    • Buses de comunicación: SPI, I2C, UART

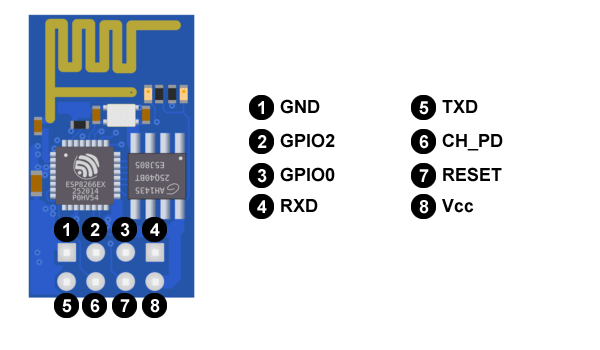

    • Los pines de la board correspondientes son:
      • GND - Tierra
      • GPIO2 - Entrada/salida de propósito general
      • GPIO0 - Entrada/salida de propósito general
      • RXD - Recibir los datos del puerto serie
      • TXD - Transmitir los datos del puerto serie
      • CH_PD - Pin para apagar y encender
      • RESET - Pin para resetear
      • VCC - Pin de alimentamos
    • Temperatura de operación mínima: -40 °C
    • Temperatura de operación máxima: 125 °C
    • Separación entre pines: 2.54 mm
    • Dimensiones: 24.8 mm X 14.3 mm
    • Material: PCB
    • Color: Negro
    • Número de pines: 8
    • Modelo: ESP8266
    • Modelo: F7 +

    Documentación

    Uso

    El módulo viene cargado con el firmware AT, pero se puede cambiar el firmware y utilizar toda su capacidad como un poderoso microcontrolador de 32bits a 80Mhz. Para el desarrollo de aplicaciones puedes elegir entre los lenguajes Arduino y Lua. Al trabajar dentro del entorno Arduino será mas fácil ya que en internet tendrás bastante información sobre proyectos y librerías que puedes utilizar.

    Nota: Cualquier voltaje superior a 4.2 V en sus entradas o en el pin de alimentación lo dañara, de igual manera se recomienda colocar un capacitor de 100 uF en paralelo con la fuente de alimentación para filtrar los picos de corriente

    <
