Módulo Amplificador de Audio 60 W Clase D Mono TPA3118

Módulo Amplificador de Audio 60 W Clase D Mono TPA3118

ROB0808

$ 109.00 MXN Precio incluye IVA

Descripción

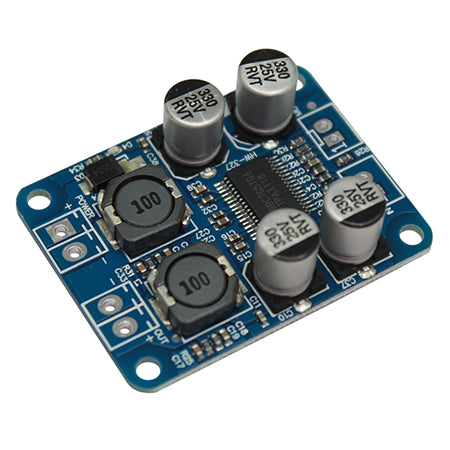

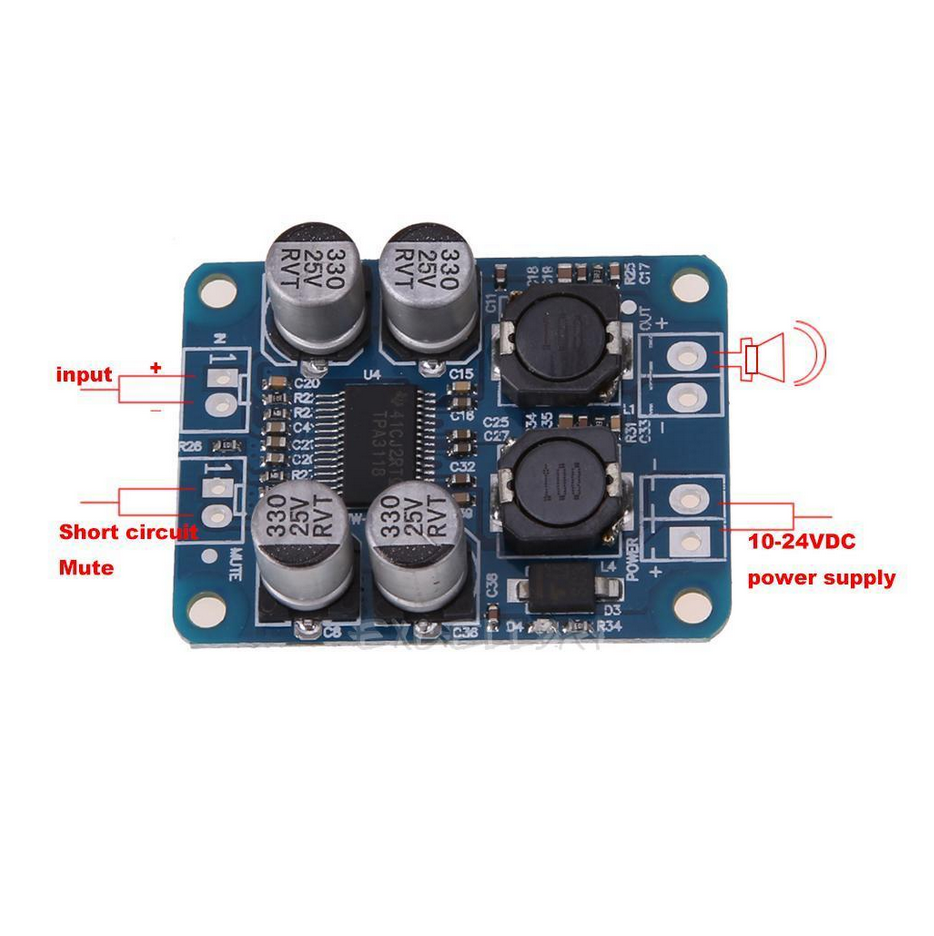

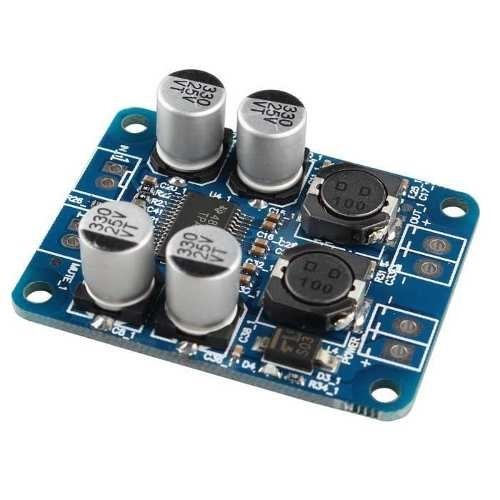

Módulo amplificador de sonido monofónico TPA3118 que posee un canal de 60 W, con una calidad de sonido óptimo. Este módulo funciona para amplificar señales de sonido de computadores, celulares, tablets, iPod, MP3, entre otros y poder escucharla por bafles grandes de una buena capacidad.  Otra aplicación es en las guitarras eléctricas y en los bajos, pues esas no tienen caja de resonancia, la señal se obtiene porque las cuerdas, metálicas y ferrosas, vibran sobre una cápsula electromagnética, y esa señal no es audible, pero transformada por un amplificador adquiere su sonido característico. Mediante su interfaz se le puede agregar distintos efectos, como trémolo, distorsiones o reverb entre otros.
Este módulo tiene una salida máxima de potencia de hasta 60 W. Es ideal para incursionar en la fabricación de amplificadores fabricados en casa, debido a su tamaño, facilidad de uso y cómodo precio.

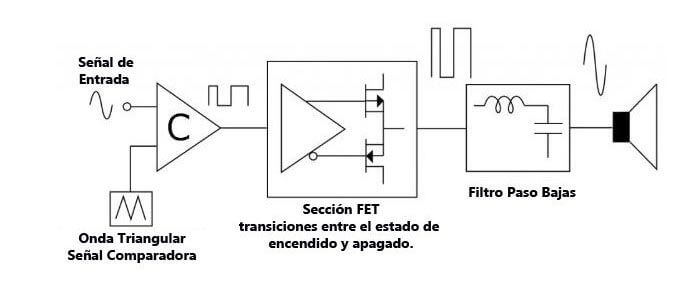

Es un amplificador de clase D que convierte la entrada analógica en una forma de onda PWM para activar o desactivar por completo los interruptores con transistor de efecto de campo (FET). Cuando uno de los FET está encendido, la corriente que lo atraviesa es alta, pero el voltaje es muy bajo. Del mismo modo, cuando el FET está apagado, el voltaje a través de este es alto, pero la corriente es prácticamente igual a cero. En este punto no hay disipación de potencia, excepto en las transiciones de estado, es decir cuando hay transiciones entre el estado de encendido y apagado. El beneficio clave del amplificador clase D es su alta eficiencia de aproximadamente 90 % , ofreciendo pérdidas bajas y una eficiencia de muy alta potencia.


  • Alto rendimiento y bajo consumo de energía
  • Indicador LED de funcionamiento
  • Capacitores para filtrar el ruido proveniente de la señal de entrada
  • Protección de polaridad inversa

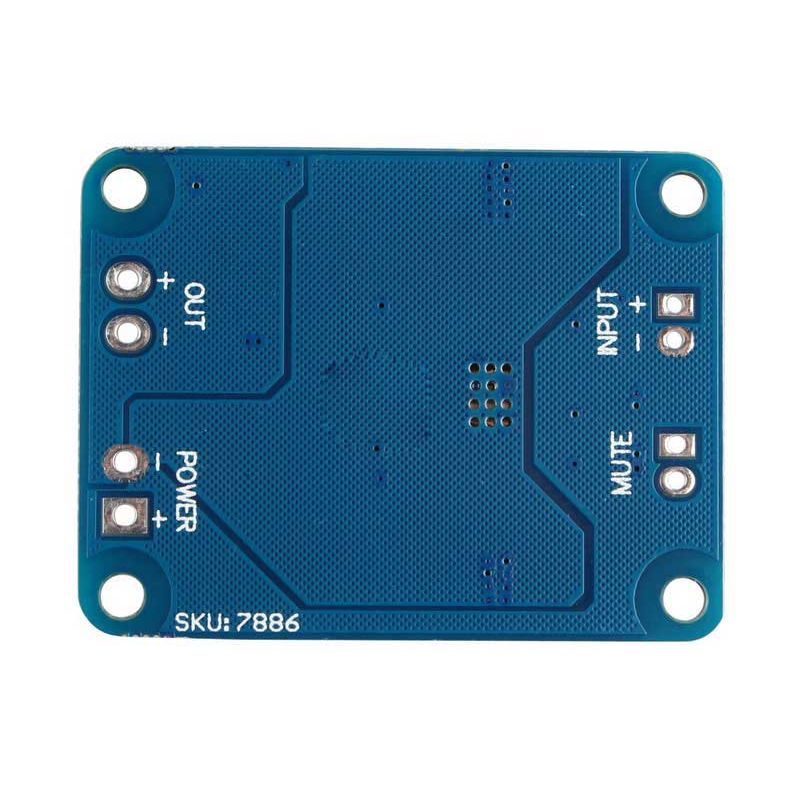

  • Orificios de conexión estañados
  • THD + N (total de distorsión de harmónicos): 0.11%~0.15%
  • Con orificios para atornillar
  • Potencia del altavoz recomendado de 100 W a 200 W
  • Aplicaciones: Amplificador de audio



Especificaciones

  • Chip principal: TPA311
  • Tipo de Amplificador: Clase D
  • Voltaje de alimentación mínima: 8 V
  • Voltaje de alimentación máxima: 24 V
  • Voltaje de entrada recomendado mínimo: 24 V
  • Corriente de salida mínima: 2 A
  • Corriente de salida máxima: 3 A
  • Potencia de salida: 60 W por 1 canal
  • Impedancia de salida mínima: 4  Ohm
  • Impedancia de salida máxima: 8 Ohm
  • Tipo salida:  Monoaural (1 canal)
  • Tipo filtro: LC
  • Eficiencia: 87 %
  • Temperatura de operación mínima: -40 °C
  • Temperatura de operación máxima: 85 °C
  • Circuito integrado: LM386
  • Dimensiones: 4.6 cm X 3.5 cm X 1.2 cm
  • Modelo: TP3118
  • Modelo: OKY3462-8

Documentación

 Nota: Para crear un sistema de audio estéreo se necesitarán dos módulos
